MRD™子午线®为城市地下综合管廊提供基于工业以太网的完整监控系统解决方案。我们深刻理解管廊场景对高可靠性、恶劣环境适应性、多系统融合的核心诉求，采用“工业以太网 + PLC”成熟架构，为管廊内的环境监控、视频监控、安防、消防、通风排水、电力监控等子系统提供统一、可靠的网络承载。
城市地下综合管廊环境恶劣、业务多元，监控网络需同时满足高可靠、强环境适应与多系统融合：
环境恶劣
管廊内潮湿、盐雾、霉菌、温度变化显著，普通设备难以长期稳定运行。多系统融合
需同时承载低速数据采集（传感器、PLC）与高清视频传输（IPC、NVR），接口与带宽需求差异大。高可靠要求
主干网络需采用光纤自愈环网（＜50ms），关键线路还需可选HSR/PRP零丢包冗余。运维难度大
地下封闭空间巡检成本高，需要掉电告警、远程状态监控与统一网管能力。
采用「工业以太网 + PLC」成熟架构，双系统融合承载低速采集与高速视频。
综合管廊监控系统经历了从工业网络总线到工业以太网的发展，主干网络采用光纤自愈环网已成为行业趋势。
MRD™子午线®方案采用 “工业以太网 + PLC”成熟架构，是当前综合管廊监控系统的主流应用方案。

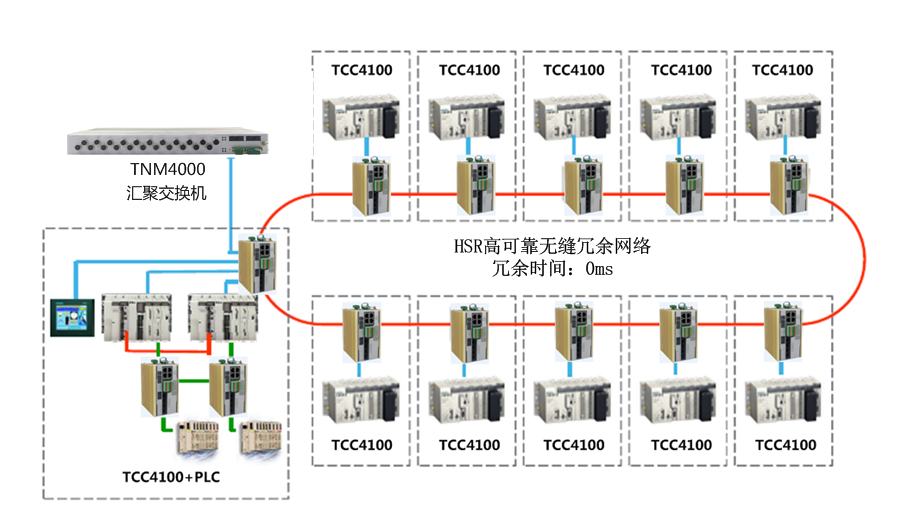

综合管廊数据监控系统拓扑图

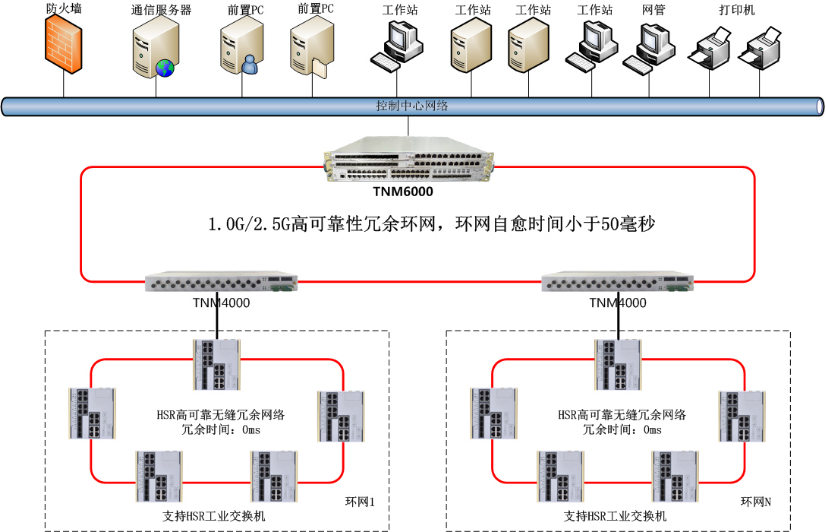

综合管廊数据监控系统拓扑图
| 业务类型 | 技术特点 | MRD™子午线®方案 |
|---|---|---|
| 低速数据监控 | 数据采集终端为主，大量传感器、PLC | 前端采用PLC + 带串口通信功能的工业以太网交换机 |
| 高清视频监控 | 高清视频采集 + 分布式录像存储 | 前端采用高清IPC，现场采用分布式NVR存储，监控中心调用 |
综合管廊环境比较恶劣，存在潮湿、盐雾、霉菌、温度变化等不利因素。MRD™子午线®网络设备具备：
TCC4100 前端接入工业环网交换机
定位：管廊舱室内前端设备接入，直接连接传感器、PLC、摄像机等。
| 特性 | 技术指标 | 对客户的价值 |
|---|---|---|
| 交换功能 | 三层交换功能（可选） | 有效杜绝网络风暴，隔离广播域 |
| 端口配置 | 支持4个千兆/百兆SFP + 8个千兆电口 + 4个串口 | 轻松实现各种终端设备的接入（以太网+串口） |
| I/O接口 | 支持4个DI和4个DO | 可实现远程重启终端设备及柜体开门防盗实时报警 |
| 环境监控 | 支持1个温湿度传感器接口 | 按需接入传感器，实现周边环境监控 |
TNM4000模块化核心工业级交换机
定位：管廊设备集中区/分区汇聚节点。
| 特性 | 技术指标 | 对客户的价值 |
|---|---|---|
| 高背板带宽 | 应对大流量子系统 | 同时承载数据监控与视频监控流量 |
| 无风扇设计 | IP40防护等级 | 高可靠不间断运行，适应管廊半封闭环境 |
| 高密度端口 | 最高可配置8个万兆口 + 64个千兆口 | 从容面对高密度接入 |
| 模块化插槽 | 7个可热插拔业务插槽 | 满足按需配置及弹性扩容 |
可选型号：TNM4000 M12 工业以太网交换机（针对极端振动环境）
TNM6000模块化核心工业交换机
定位：监控中心/总控中心核心汇聚。
| 特性 | 技术指标 | 对客户的价值 |
|---|---|---|
| 高背板带宽 | 大流量子系统 | 承载全线管廊监控流量 |
| 多功能业务模块 | 支持三级安全 + HSR/PRP | 可集成安全防护和零丢包冗余 |
| 高密度端口 | 最大可支持8个万兆口 + 80个千兆口 | 从容面对高密度接入 |
| 模块化插槽 | 4个可热插拔业务插槽 | 满足按需配置及弹性扩容 |
对于对可靠性有极致要求的综合管廊项目（如重点示范工程、与地铁共建段），MRD™子午线®提供基于IEC62439-3-5以及IEC62439-3-4标准的HSR/PRP零丢包冗余方案。
背景：IEC组织于2012年通过IEC62439-3-5定义及规范了HSR（High-availability Seamless Redundancy） 网络。HSR协议为公开且标准的冗余协议。
机制：双发选收——数据包沿环的两个方向同时发送，接收端选择先到达的包，丢弃后到的副本
性能：故障时无任何丢包，切换时间为0毫秒

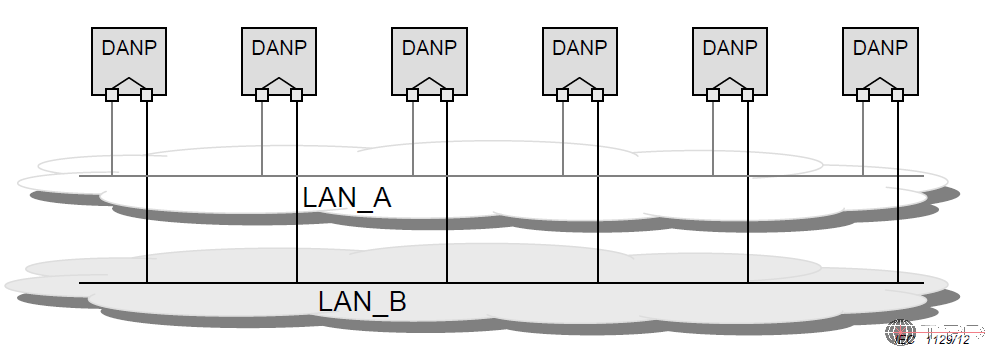

机制：DANP（支持PRP协议的节点）与A网和B网两个独立的网络分别连接
关键特征：DANP在A/B网上有相同的IP及MAC地址，同时向A/B网发送相同的数据包
性能：A/B网任意一个完全失效，业务零影响

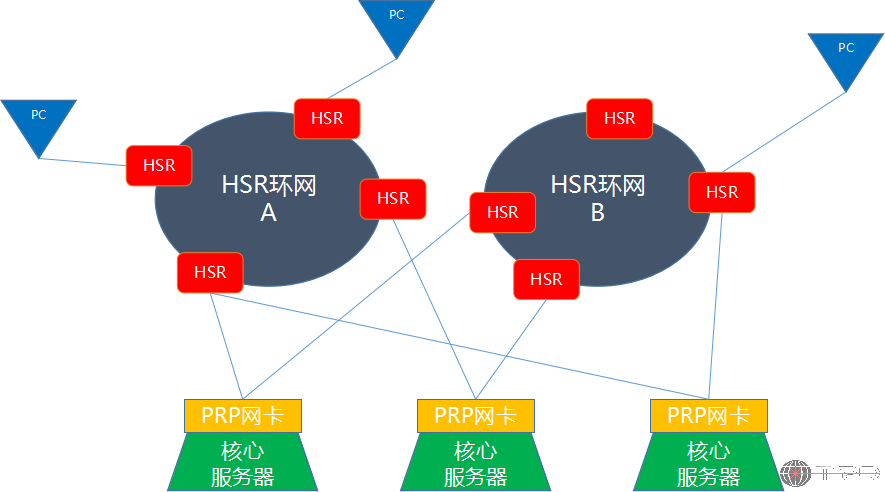

3.3 HSR + PRP 混合组网
HSR与PRP协议的同时使用，可将目前软件功能实现的A网与B网的切换在硬件层实现
适用于主干环网采用HSR、接入层采用PRP的混合架构
定位于监控中心/总控中心核心汇聚。最大可支持8个万兆口+80个千兆口，4个可热插拔业务插槽；多功能业务模块支持三级安全与HSR/PRP零丢包冗余，承载全线管廊监控流量。
查看产品| 特性 | 技术指标 | 对客户的价值 |
|---|---|---|
| 高背板带宽 | 大流量子系统 | 承载全线管廊监控流量 |
| 多功能业务模块 | 支持三级安全 + HSR/PRP | 可集成安全防护和零丢包冗余 |
| 高密度端口 | 最大可支持8个万兆口 + 80个千兆口 | 从容面对高密度接入 |
| 模块化插槽 | 4个可热插拔业务插槽 | 满足按需配置及弹性扩容 |
任何方案都建立在对产品底层的极致追求之上。我们公开以下设计细节，接受最严苛的工程师审视：
MTBF（平均无故障时间）
基于SR-332算法进行器件级应力预测，整机MTBF超百万小时。
寿命（使用寿命）
不仅看器件标称，更基于最低工作参数@工作温度下的电解电容容值衰减瓶颈进行实测估算。
采用工业以太网 + PLC成熟应用方案，已被大量管廊项目验证。
同时满足低速数据采集（串口/PLC）和高速视频传输（IPC/NVR）需求。
设备具备三防工艺（防烟雾、防潮湿、防霉菌），高MTBF/Lifetime。
TCC4100支持串口、DI/DO、温湿度传感器接口，适应管廊多种终端接入。
管廊舱室内前端设备接入，直接连接传感器、PLC、摄像机等。
三层交换功能（可选）：有效杜绝网络风暴，隔离广播域。
端口配置：支持4个千兆/百兆SFP+8个千兆电口+4个串口，轻松实现以太网与串口终端接入。
I/O接口：支持4个DI和4个DO，可实现远程重启终端设备及柜体开门防盗实时报警。
环境监控：支持1个温湿度传感器接口，按需接入传感器，实现周边环境监控。
采用「工业以太网 + PLC」成熟架构，同时承载低速数据监控与高清视频监控。
综合管廊监控系统经历了从工业网络总线到工业以太网的发展，主干网络采用光纤自愈环网已成为行业趋势。
MRD™子午线®方案采用「工业以太网 + PLC」成熟架构，是当前综合管廊监控系统的主流应用方案。
| 业务类型 | 技术特点 | MRD™子午线®方案 |
|---|---|---|
| 低速数据监控 | 数据采集终端为主，大量传感器、PLC | 前端采用PLC + 带串口通信功能的工业以太网交换机 |
| 高清视频监控 | 高清视频采集 + 分布式录像存储 | 前端采用高清IPC，现场采用分布式NVR存储，监控中心调用 |
综合管廊环境比较恶劣，存在潮湿、盐雾、霉菌、温度变化等不利因素。MRD™子午线®网络设备具备：
高MTBF和高Lifetime：保证系统整体可靠稳定。
三防工艺处理：防烟雾、防潮湿、防霉菌。
