TCC4100-EHR008GP130BP铁路列车车载工业交换机专用于轨道交通、铁路应用，符合EN50155/50121规范。保证交换机在遭受震动或冲击之类的环境下能够稳定运行。TCC4100-EHR008GP130BP铁路列车车载工业交换机支持16 个百兆M12端口（12个百兆PoE端口+4个百兆非PoE端口） +8个千兆M12端口（4个千兆PoE端口+4个千兆端口支持BYPASS） 。其中任意的两个端口可用于组成自愈环网，TCC4100铁路列车车载交换机支持多个独立的自愈环网。采用享有专利的MRD- Ring®（MRDcom Real-Time Ring） 自愈环网技术，其基于硬件的算法可确保每个节点的自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值）。
TCC4100-EHR008GP130BP铁路列车车载交换机采用FPGA和CPLD动态重构及重复编程技术，具有高稳定性和高可靠性，并可对各种关键运行参数进行本地及远程监控。TCC4100铁路列车车载交换机采用独特的扩展工业级设计与工艺，适合于各种恶劣环境及野外应用。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+支持基于MRD-Ring®技术的以太环网功能，节点自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值）
支持基于IEC62439的MRD环网介质冗余协议
可支持任意两个端口组成自愈环网，并支持多个独立的自愈环
提供数据包丢失保护机制，能够从网络故障中快速恢复
多协议第3层路由支持满足了专用的网络要求，并能够为专用网络提供平滑的过渡机
支持多种组播协议及具备高度安全及防范性能
通过在第2层QoS功能中提供速率限制和流量整形，可在以太网服务中提供分级的带宽服务
提供针对CPU资源的静态及动态分配及限制功能，并能够对关键运行参数实现实时监控功能，包括CPU使用率、 RAM、供电电压、主板电压等
全套专业网络管理及监控报警工具并支持OPC
支持RIP、 RIP2、 OSPF、 DHCP协议，支持NAT地址转换功能
具备IRIS， EN45545， IEC61373， IEC60068-2-32， EN50155， EN50121， ISO9001等相关认证
支持BYPASS掉电旁通功能，提高网络可靠性
平均无故障工作时间达到60万小时
TCC4100-EHR008GP130BP铁路列车车载工业交换机
IEEE 802.3 CSMA/CD method and physical Layer
specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802.3af Power Over Ethernet 以太网供电
IEEE 802.3at Power Over Ethernet 以太网供电
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 904 Exterior Gateway Protocol Formal Specifi- cation 外部网关协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议v1和v2
RFC 1112 IGMP IP多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径MTU发现
RFC 1256 ICMP Router discovery protocol ICMP路由器发现报文
RFC 1267 A Border Gateway Protocol 3 (BGP-3) 边界网关协议
RFC 1388 RIP Version 2 Carrying Additional Infor- mation 路由信息协议v2
RFC 1403 BGP OSPF Interaction BGP和OSPF互交协议
RFC 1519 CIDR (Classless Inter-domain Routing)无类型域间路由选择
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4路由器要求
RFC 1994 PPP Challenge Handshake Authentica- tion Protocol (CHAP)
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议v2
RFC 2328 OSPF V2 最短路径优先路由协议v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2362 PIM-SM/DM 稀疏/密集模式独立组播协议
RFC 2370 The OSPF Opaque LSA Option OSPF协议LSA选项
RFC 2453 RIPv2 路由信息协议v2
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Func- tions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial In User Ser- vice (RADIUS) 远程验证拨号用户服务
RFC 3046 DHCP Relay Agent Information Option DHCP中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP监听
SNMPv3 简单网络管理协议v3
TCC4100-EHR008GP130BP铁路列车车载工业交换机
| 背板带宽 | 144Gbps |
| 处理器 | 600MHz RISC处理器 |
| 交换技术 | 基于ASIC的平行存储转发 |
| MAC地址表 | 16K |
| 缓冲区 | 1.5M |
| 交换速率 | 148 ，800 pps/百兆口； 1 ，488 ，000 pps/千兆口 |
| 管理方式 | 浏览器， 串口， STD-17 MIB-II， STD-58 SMIv2， STD-59 RMON， STD-62 SNMPv3， SNMPv2c， SNMPv1， RFC2668 MAU， RFC2925 Ping MIB， MRD Private MIBs |
| 诊断方式 | 指示灯， 日志文件， RMON ，端口镜像，TRAP |
| 冗余功能 | MRD-Ring® , MSTP， RSTP，端口汇聚 |
| 时间同步 | NTP， SNTP |
| 其他 | IPv4/IPv6 multicast ，风暴控制， MC/BC保护，支持 Jumbo Frame |
| 平均无故障工作时间（MTBF） | 大于60万小时 |
| 存储温度 | -40℃ ~ 85℃ |
| 运行温度 | -10℃ ~ 50℃ |
| 湿度 | 5% ~ 95%，无冷凝 |

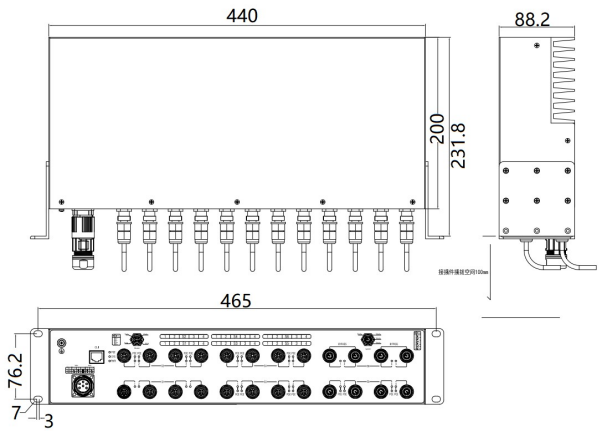

| 产品尺寸（W×H×D） | 440mm×88.2mm×200mm |
| 重量 | 4.5KG |
| 功耗 | 35W |
| 启动冲击电流 | ≤60A |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合IPC标准 TCC4100-EHR008GP130BP铁路列车车载工业交换机 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2，等级4 IEC(EN)61000-4-3，等级3 IEC(EN)61000-4-4，等级4 IEC(EN)61000-4-5，等级4 IEC(EN)61000-4-6，等级3 IEC(EN)61000-4-9，等级5 |
| 产品安全 | CE.CB.IEC.IECEE IEC/EN60950-1 FCC Part 15 Subpart B Class A |
| 危险区域 | UL/cUL1604 Class 1 Div 2（认证中） |
| 交通行业 | JT/T817-2011； NEMA-TS2（认证中） |
| 轨道行业 | EN50121-4 |
| 电力行业 | IEC61850-3 IEEE1613（C37.90.x） |
| 工业控制行业 | UL/cUL61010 |
| 造船行业 | GL（认证中） TCC4100-EHR008GP130BP铁路列车车载工业交换机 |
| 型号 | 产品规格 |
| TCC4100-EHR008GP130BP | 三层增强型IP41全密封2U机架式交换机（支持19英寸机架式安装） ，4个千兆支持BY -PASS的8芯A-Code M12接口，4个千兆支持PoE/PoE+供电的8芯A-Code M12接口，4个百兆4芯D-Code M12接口， 12个百兆PoE/PoE+供电的4芯D-Code M12接口，采用工业隔离型电源供电（100-240V， 内置130W以太网供电电源）。端口保护采用双重瞬间电压抑制管。电路板采用沉金工艺，关键器件采用工业宽温元件及钽电容，并符合IPC标准。工作温度-10～50度，平均无故障工作时间超过60万小时。 |
