TCC4100 系列 24 口高端卡轨三层工业交换机可配置 16 个千兆电口+8 个 2.5G/1.0G/100M 自适应 SFP 端口。其中任意的两个端口可用于组成自愈环网。TCC4100 系列24 口高端卡轨三层工业交换机支持多个独立的自愈环网 ，环网可为双光纤、单光纤、双绞线 ，或其任意组合 ，环网自愈时间小于 50 毫秒（典型值）。
TCC4100 系列 24 口高端卡轨三层工业交换机支持多种管理功能，如 IGMP snooping ，IEEE 802.1QVLAN，基于端口的 VLAN、QoS 和端口镜像等。TCC4100 系列 24 口高端卡轨三层工业交换机采用无风扇和冗余双电源输入设计，支持冗余环网和 RSTP / STP 冗余技术 ，以提高系统可靠性以及网络主干网的可用性。TCC4100 系列 24 口高端卡轨三层工业交换机具有高稳定性和高可靠性 ，并可对各种关键运行参数进行本地及远程监控。此工业交换机采用独特的扩展工业级设计与工艺 ，可广泛适用于各种恶劣环境。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+支持 24 个以太网端口 ，含 8 个 2.5G SFP 光口
高性能及可灵活配置的线性交换机
提供数据包丢失保护机制 ，能够从网络故障中快速恢复
任意两个端口可用于组成自愈环网 ，并支持多个独立的自愈环
支持多种组播协议及具备高度安全的防范性能
支持 IGMP snooping 和 GMRP
支持 QoS (IEEE 802.1p/1Q 和 ToS/DiffServ)
支持 SNMPv1/v2c/v3
具备掉电临终遗言（Dying gasp）功能 ，并通过 SNMP 协议主动上报掉电状态
采用冗余双电源输入设计
无风扇 ，-40℃到+85℃工作环境温度
平均无故障工作时间达到 60 万小时
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.1x Authentication 身份验证
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理 ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议 v1/2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1256 ICMP Router Discovery Protocol ICMP 路由器发现报文
RFC 1388 RIP Version 2 Carrying Additional Information 路由信息协议 v2
RFC 1519 CIDR (Classless Inter-domain Routing) 无类型域间路由选择
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF 数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4 路由器要求
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1994 PPP Challenge Handshake Authentication Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2328 OSPF V2 最短路径优先路由协议 v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2370 The OSPF Opaque LSA Option
RFC 2474 DiffServ Precedence
RFC 2475 DifffServ Core and Edge Router Functions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial In User Service (RADIUS) 远程用户拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP 中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP 监听
SNMPv3 简单网络管理协议 v3
| 背板带宽 | 72Gbps |
| 处理器 | 333MHz RISC |
| 交换技术 | 基于 ASIC 的平行存储转发 |
| MAC 地址表 | 16K |
| 包缓存区 | 4 Mbits |
| 交换速率 | 148,800 pps/百兆口；1,488,000 pps/千兆口 |
| 管理方式 | 浏览器 ，串口 ，STD-17 MIB-II ，STD-58 SMIv2 ，STD-62 SNMPv3 ，SNMPv2c， SNMPv1 ，RFC 3636 MAU ，RFC 2925 Ping MIB ，MRD Private MI Bs |
| 诊断方式 | 指示灯， 日志文件 ，继电器 ，端口镜像 ，TRAP |
| 冗余功能 | RSTP ，MSTP ，STP ，ERPS ，端口汇聚 ，MRP |
| 时间同步 | SNTP ，NTP |
| 其他 | 4K VLANS ，IPv4/IPv6 多播 ，风暴控制 ，MC/BC 保护 ，支持 Jumbo Frame |
| 连接 | 1 个可拆卸的 5-PIN 端子 |
| 输入电压 | 24~240VDC 或 100~240VAC（50~60Hz） ，双输入 |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 功耗 | ≤28W |
| 安装方式 | 卡轨安装 |
| 外壳 | 压铸铝合金外壳 |
| 防护等级 | IP40 |

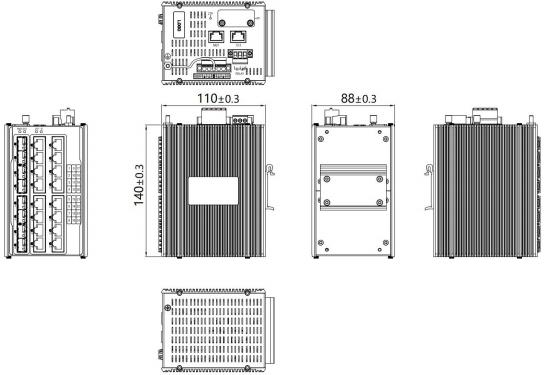

| 产品尺寸（W× H × D） | 88mm x 140mm x 110mm (±3mm） |
| 重量 | ≤ 1.4KG |
| MTBF | ≥600,000 H |
| 存储温度 | ‐40°C ~ 85°C |
| 运行温度 | ‐40°C ~ 85°C |
| 湿度 | 5% ~ 95% (无冷凝) |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合 IPC 标准 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 4 IEC(EN)61000-4-4 ，等级 3 IEC(EN)61000-4-5 ，等级 4 IEC(EN)61000-4-8 ，等级 5 IEC(EN)61000-4-11 ，等级 4 IEC(EN)61000-4-12 ，等级 3 |
| 产品安全 | CE IEC/EN60950-1 FCC Part 15 Subpart B C lass A |
| 危险区域 | UL121201（认证中） |
| 交通行业 | JT/T817-2011 |
| 轨道行业 | EN50155；IEC/EN61373； EN50121 |
| 电力行业 | IEC61850-3 IEEE1613（C37.90.x） |
| 工业控制行业 | UL/cUL61010 |
| 造船行业 | GL（认证中） |
| 型号 | 产品规格 |
| TCC4100-ISC24U80G0 | 全黑色搭载 Centauri 软件 24 口卡轨三层工业交换机，16 个 10/100/1000BaseT 电口 + 8 个 2.5G/1.0G/100M 自适应 SFP 插槽，采用冗余双输入隔离型电源供电（24 ~ 240VDC 或 100~ 240VAC）。提供一路继电器报警输出（250VAC, 2A@250VAC或 125VDC, 2A@30VDC）及一个管理 Console 口。工作温度-40℃ ~ +85℃。防护等级达到 IP40。 |
