TCC4100野外IP54/IP67工业以太网交换机可灵活配置多个千兆及百兆端口，端口物理形式可为光口或者电口。背板带宽高达52Gbps。其中任意的两个端口可用于组成自愈环网。TCC4100野外IP54/IP67系列支持多个独立的自愈环网，环网可为双光纤、单光纤、双绞线或其任意组合。采用享有专利的MRD-Ring®（MRDcom Real-Time Ring） 自愈环网技术，其基于硬件的算法可确保每个节点的自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值）。
TCC4100野外IP54/IP67采用FPGA和CPLD动态重构及重复编程技术，具有高稳定性和高可靠性，并可对各种关键运行参数进行本地及远程监控。TCC4100系列采用独特的扩展工业级设计与工艺，适合于各种恶劣环境及野外应用。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+高性能工业级线性以太网交换机
背板带宽高达52Gbps
整机防水防尘，适用于野外应用
支持树形、链型手拉手、环形等多种网络拓扑结构
支持基于MRD-Ring®技术的以太环网功能，节点自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值）
支持基于IEC62439的MRD环网介质冗余协议
可支持任意两个端口可用于组成自愈环网，并支持多个独立的自愈环
支持BYPASS掉电旁通功能，提高网络可靠性
具备掉电临终遗言（Dying gasp）功能，并通过SNMP协议主动上报掉电状态
支持MODBUS/UDP/SNMP远程监控及各种主流OPC软件
内置所有MRD™交换机统一的MicOS实时操作系统
提供针对CPU资源的静态及动态分配及限制功能，并能够对关键运行参数实时监控，包括CPU使用率、 RAM、供电电压、主板电压等
具备掉电报警继电器
无风扇散热，工作环境温度-40°C到+85 °C
低功耗， 电磁兼容性达到4级标准
防护等级达到IP54/IP67
平均无故障工作时间达到60万小时
TCC4100野外IP54/IP67交换机
IEEE 802.3 CSMA/CD method and physical Layer
specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 904 Exterior Gateway Protocol Formal Specifi- cation 外部网关协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议v1和v2
RFC 1112 IGMP IP多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径MTU发现
RFC 1256 ICMP Router discovery protocol ICMP路由器发现报文
RFC 1267 A Border Gateway Protocol 3 (BGP-3) 边界网关协议
RFC 1388 RIP Version 2 Carrying Additional Infor- mation 路由信息协议v2
RFC 1519 CIDR (Classless Inter-domain Routing)无类型域间路由选择
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1812 Requirements for IP Version 4 Routers IPv4路由器要求
RFC 1994 PPP Challenge Handshake Authentica- tion Protocol (CHAP)
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议v2
RFC 2328 OSPF V2 最短路径优先路由协议v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Func- tions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 3046 DHCP Relay Agent Information Option DHCP中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP监听
SNMPv3 简单网络管理协议v3
TCC4100野外IP54/IP67交换机
| 背板带宽 | 52Gbps |
| 处理器 | 333MHz RISC |
| 交换技术 | 基于ASIC的平行存储转发 |
| MAC地址表 | 8K |
| 包缓冲区 | 4Mbit |
| 交换速率 | 148 ，800 pps/百兆口； 1 ，488 ，000 pps/千兆口 |
| 管理方式 | 浏览器， 串口， STD-17 MIB-II， STD-58 SMIv2， STD-59 RMON， STD-62 SNMPv3， SNMPv2c， SNMPv1， RFC2925 Ping MIB， MRD Private MIBs |
| 诊断方式 | 指示灯， 日志文件，继电器， RMON ，端口镜像，TRAP |
| 冗余功能 | MRD-Ring® , xSTP，端口汇聚 |
| 其他 | 4K VLANS， IPv4/IPv6 multicast ，风暴控制， MC/BC保护，支持 Jumbo Frame |
| 平均无故障工作时间（MTBF） | 大于60万小时 |
| 存储温度 | -40℃ ~ 85℃ |
| 运行温度 | -40℃ ~ 85℃ |
| 湿度 | 5% ~ 95%，无冷凝 |

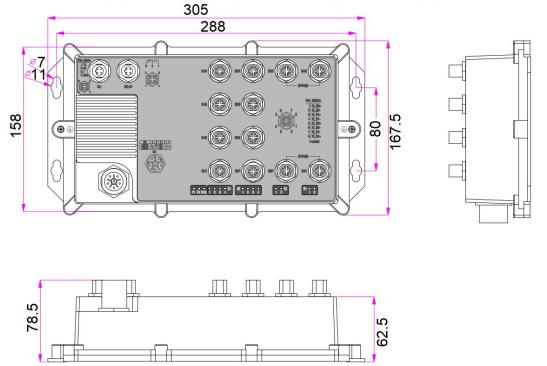

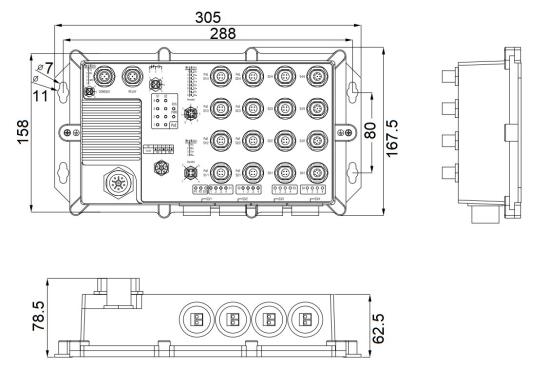

| 产品尺寸（W× H × D） | 305mm × 175mm ×78.5mm（带SFP插槽） 305mm×167.5mm×78.5mm（不带SFP插槽） |
| 防护等级 | IP54/IP67 |
| 重量 | 2.6 千克 |
| 功耗 | 15W（最大值，不含PoE） TCC4100野外IP54/IP67交换机 |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合IPC标准 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2，等级4 IEC(EN)61000-4-3，等级4 IEC(EN)61000-4-4，等级4 IEC(EN)61000-4-5，等级4 IEC(EN)61000-4-6，等级4 IEC(EN)61000-4-9，等级4 |
| 产品安全 | CE IEC/EN60950-1 FCC Part 15 Subpart B Class A |
| 危险区域 | UL121201（认证中） |
| 交通行业 | JT/T817-2011 |
| 轨道行业 | EN50155； IEC/EN61373； EN50121； EN45545 |
| 电力行业 | IEC61850-3 IEEE1613（C37.90.x） |
| 工业控制行业 | UL/cUL61010 |
| 造船行业 | DNV-GL（认证中） TCC4100野外IP54/IP67交换机 |
| 型号 | 产品规格 |
| TCC4100-CH004CI | 三层12个百兆+4个千兆M12电口，采用工业隔离型电源供电（100-240V） 。 1个CLI口， 1个报警继电器口（250VAC, 2A@250VAC 或 125VDC, 2A@30VDC）。防护等级达到IP54/IP67。 |
| TCC4100-CW404CI | 三层12个百兆+4个千兆M12电口+4个复用千兆百兆自适应SFP插槽，采用冗余双直流输入隔离型电源供电（18 ～60VDC） 。 1个CLI口， 1个报警继电器口（250VAC,2A@250VAC 或 125VDC， 2A@30VDC）。防护等级达到IP54/IP67。 |
| TCC4100-CH404CI | 三层12个百兆+4个千兆M12电口+4个复用千兆百兆自适应SFP插槽，采用工业隔离型电源供电（100-240V） 。 1个CLI口， 1个报警继电器口（250VAC, 2A@250VAC 或 125VDC， 2A@30VDC）。防护等级达到IP54/IP67。 |
| TCC4100-CF0044IP | 三层12个百兆（其中8个支持PoE+） +4个千兆M12电口，采用冗余双直流输入隔离型电源供电（44～57VDC） 。 1个CLI口， 1个报警继电器口（250VAC, 2A@250VAC或 125VDC， 2A@30VDC）。防护等级达到IP54/IP67。 |
| TCC4100-CH00C0XIBP | 三层12个千兆M12电口（其中4个支持BYPASS） ，采用工业隔离型电源供电（100- 240V） 。 1个CLI口， 防护等级达到IP54/IP67。 |
