TNM6000核心工业交换机最大支持80个千兆端口+8个万兆端口，标准19英寸机架式2U高度8插槽结构，包括1个主控插槽+4个业务插槽+2个电源插槽+1个风扇插槽（采用德国原装进口ebmpapst长寿命系列风扇）。管理接口包括1个网口+1个CLI 端口+1个继电器及用于ACA的1个USB插槽+1个SD插槽。所有模块支持在线升级功能，业务模块和风扇模块均支持热插拔，同时硬件支持实时时钟（RTC）。TNM6000系列中的所有型号都使用统一的光模块和操作系统软件，形成了能够适应未来发展的体系结构，由于能提供操作一致性，因而能提高设备的利用率。采用享有专利的MRD-Ring® 自愈环网技术，其基于硬件的算法可确保每个节点的自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值）。TNM6000同时支持标准的xSTP生成树协议，能够与不同厂商的产品组成冗余结构并保证自身的高速自愈功能。
TNM6000的高背板容量及多种接口模块可以快速高效的对二层网络流量进行交换及路由。TNM6000系列采用CPLD动态重构及重复编程技术，具有高稳定性和高可靠性，并可对各种关键运行参数进行本地及远程监控。TNM6000系列采用独特的扩展工业级设计与工艺，适合于各种恶劣环境及野外应用。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+可灵活配置的高性能多插槽模块化工业交换机，所有模块支持在线升级
最大支持80个千兆端口+8个万兆端口
可支持PoE供电，支持IEEE 802.3af、 802.3at标准
PoE端口最大输出功率30W
PoE管理： PoE设备检测、 PoE电源管理
业务模块和风扇模块均支持热插拔
可支持任意两个端口组成自愈环网，并支持多个独立的自愈环
内置所有子午线MRDTM交换机统一的MicOSTM实时操作系统
提供数据包丢失保护机制，能够从网络故障中快速恢复
多协议第3层路由支持满足了专用的网络要求，并能够为专用网络提供平滑的过渡机
支持多种组播协议及具备高度安全及防范性能
通过在第2层QoS功能中提供速率限制和流量整形，可在以太网服务中提供分级的带宽服务
全套专业网络管理及监控报警工具并支持OPC
采用冗余双电源输入设计
-10℃ ~ 60℃工作环境温度
平均无故障工作时间达到80万小时

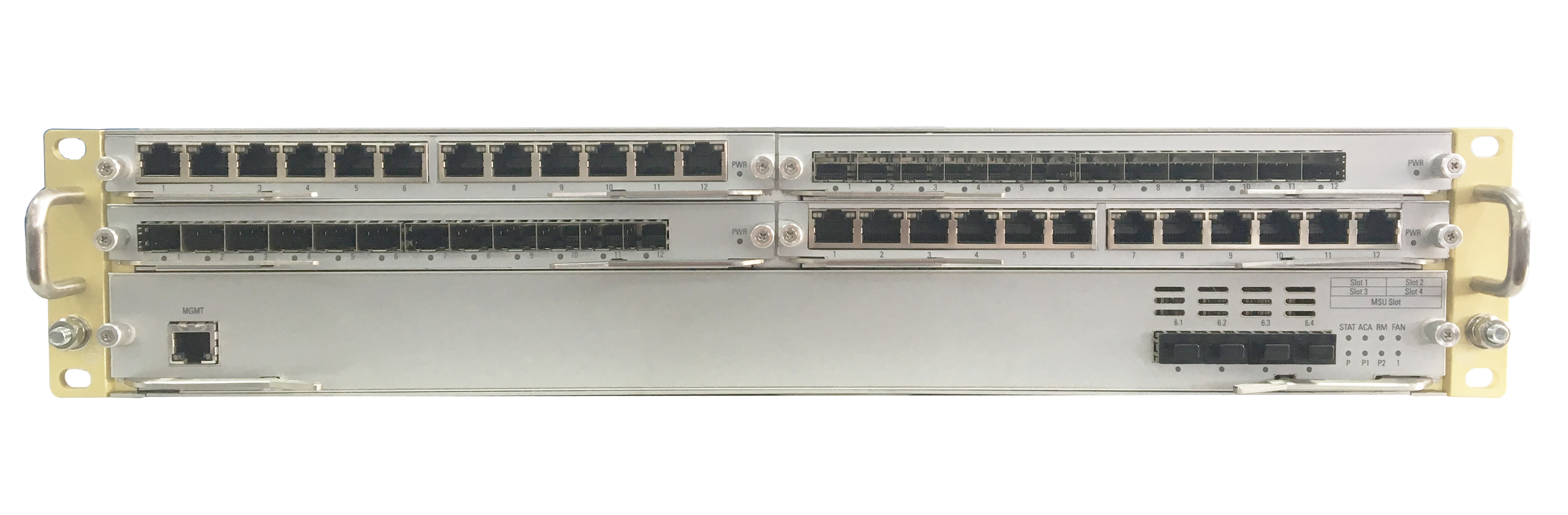

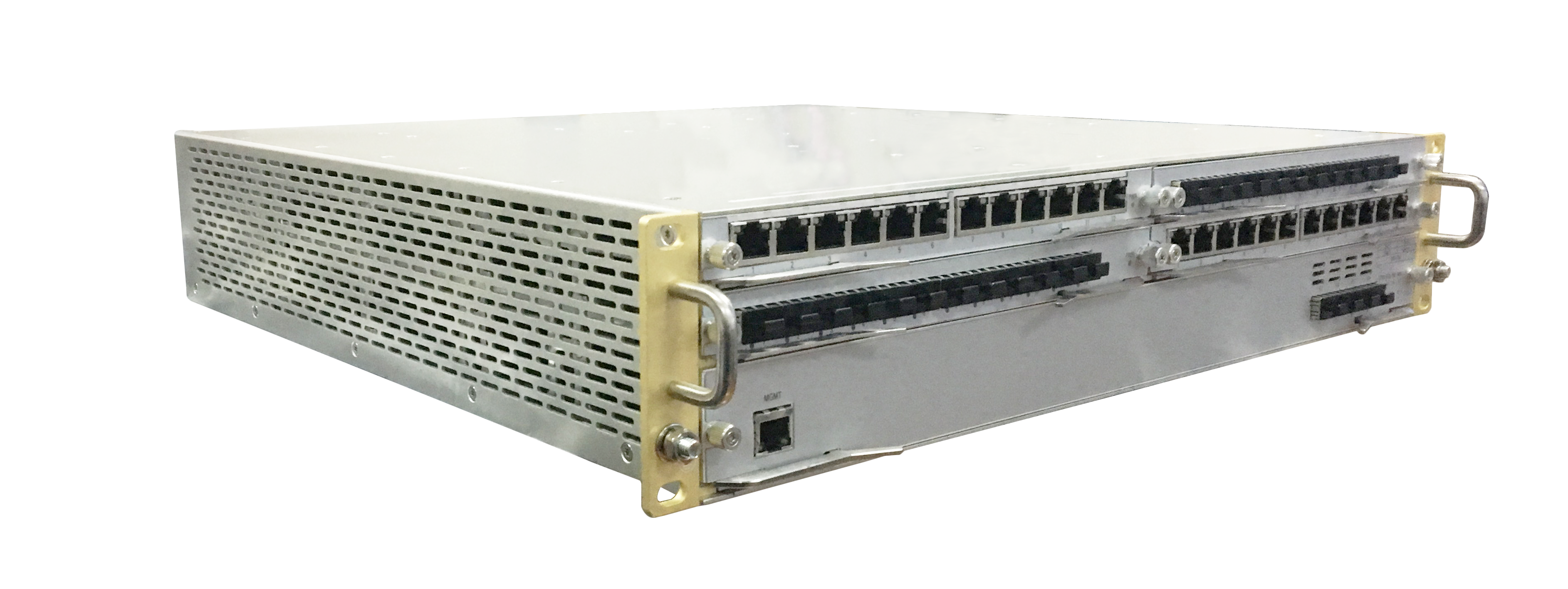

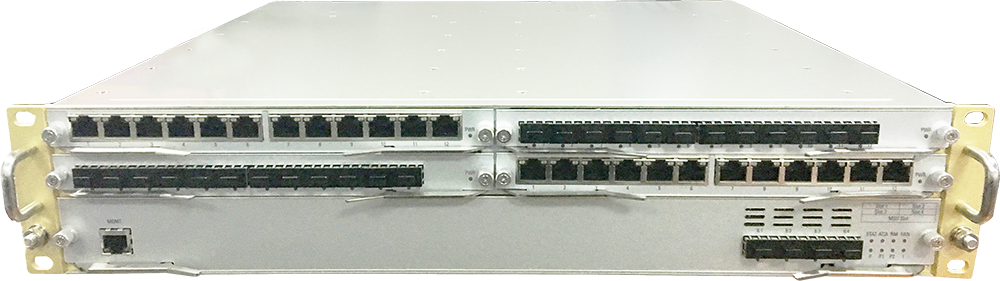

TNM6000核心工业交换机
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3af/at PoE供电
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 904 Exterior Gateway Protocol Formal Spec- ification 外部网关协议
RFC 1024,1035 Domain names 域名服务协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议v1和v2
RFC 1112 IGMP IP多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径MTU发现
RFC 1256 ICMP Router discovery protocol ICMP路由器发现报文
RFC 1267 A Border Gateway Protocol 3 (BGP-3)边界网关协议
RFC 1388 RIP Version 2 Carrying Additional Infor- mation 路由信息协议v2
RFC 1519 CIDR (Classless Inter-domain Routing)无类型域间路由选择
RFC 1542 Bootstrap Extensions & DHCP DHCP接力代理
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4路由器要求
RFC 1851 The ESP Triple DES Transform ESP三重DES加密
RFC 1866 HTML HTML语言
RFC 1994 PPP Challenge Handshake Authentica- tion Protocol (CHAP)
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议v2
RFC 2328 OSPF V2 最短路径优先路由协议v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2362 PIM-SM/DM 稀疏/密集模式独立组播协议
RFC 2370 The OSPF Opaque LSA Option OSPF协议LSA选项
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Func- tions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 3046 DHCP Relay Agent Information Option DHCP中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP监听
SNMPv3 简单网络管理协议v3
TNM6000核心工业交换机
| 模块配置 | 1个主控插槽+4个业务插槽+2个电源插槽+1个风扇插槽 |
| 最大端口数 | 80千兆口+8个万兆口 |
| 包转发速率 | 238Mpps |
| 交换能力 | 320Gbps（无阻塞） |
| 数据包缓冲区 | 8MB |
| MAC地址表 | 32k |
| 管理方式 | 浏览器， 串口， STD-17 MIB-II， STD-58 SMIv2, STD-59 RMON， STD-62 SNMPv3， SNMPv2c， SNMPv1， RFC2668 MAU， RFC2925 Ping MIB， MRD Private MIBs |
| 诊断方式 | 指示灯， 日志文件，继电器， RMON ，端口镜像，TRAP |
| 冗余功能 | MSTP， RSTP，端口汇聚 |
| 时间同步 | IEEE1588， NTP， SNTP |
| 其他 | IPv4/IPv6 multicast ，风暴控制， MC/BC保护，支持 Jumbo Frame |
| 平均无故障工作时间（MTBF） | 大于80万小时 |
| 存储温/湿度 | -40℃ ~ 70℃, 5%-95% |
| 运行温/湿度 | -10℃ ~ 60℃, 10%-95% |

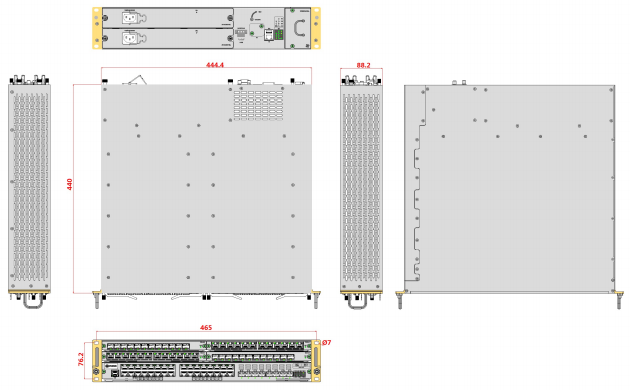

| 产品尺寸（W× H × D） | 444.4mm ×88.2mm ×440mm |
| 防护等级 | IP30 |
| 机箱重量 | 11KG（最大值，不含电源） |
| 功耗 | 200W（最大值） |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合IPC标准 TNM6000核心工业交换机 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-6-4 IEC(EN)61000-6-2 IEC(EN)61000-3-2 IEC(EN)61000-3-3 |
| 产品安全 | CE.CB.IEC.IECEE IEC/EN60950-1 FCC Part 15 Subpart B Class A |
| 环境要求 | EN61131-2 |
| 有害物质 | RoHS |
| 轨道行业 | EN50121-4 |
| 工业控制行业 | UL/cUL61010 TNM6000核心工业交换机 |
| 型号 | 产品规格 |
| TNM6000-V-Chassis | 通体铝合金打造TNM6000核心工业交换机机箱，耐腐蚀耐氧化永不生锈。标准19英寸机架式2U高度8插槽结构。 1个主控插槽（含1个T6K-MSU-V交换引擎） +4个业务插槽（含4个T6K-PAN-BLK空面板） +2个电源插槽（含2个T6K-PWR-BLK空面板） +1个风扇插槽（含1个T6K-Fan2S3B风扇盘）。管理接口包括1个网口+1个CLI端口+1个继电器及用于ACA的1个USB插槽+1个SD插槽。具备CE， FCC， UL61010工控设备安全认证。防护等级达到IP30。 |
| TNM6000-VI-Chassis | 通体铝合金打造TNM6000核心工业交换机机箱，耐腐蚀耐氧化永不生锈。标准19英寸机架式2U高度8插槽结构。 1个主控插槽（含1个T6K-MSU-VI交换引擎） +4个业务插槽（含4个T6K-PAN-BLK空面板） +2个电源插槽（含2个T6K-PWR-BLK空面板）+1个风扇插槽（含1个T6K-Fan2S3B风扇盘）。管理接口包括1个网口+1个CLI端口+1个继电器及用于ACA的1个USB插槽+1个SD插槽。具备CE， FCC， UL61010工控设备安全认证。防护等级达到IP30。风扇盘描述T6K-Fan2S3BTNM6000核心工业交换机风扇盘，采用德国原装进口ebmpapst长寿命系列风扇。交换引擎描述T6K-MSU-VV-型主控板，4个10G/2.5G/1.0G的SFP+端口及1个管理网口，支持二层交换及三层路由功能。T6K-MSU-VIVI-型主控板，8个10G/2.5G/1.0G的SFP+端口及32个千兆电口及1个管理网口，支持二层交换及三层路由功能。接口模块描述T6K-LM-A12个千兆电端口模块，支持热插拔及在线升级。T6K-LM-B12个千兆百兆自适应SFP端口模块，支持热插拔及在线升级。T6K-LM-P10个千兆PoE/PoE+电端口模块及1个外接以太网供电接口，支持热插拔及在线升级。电源模块描述T6K-300W-HV100-240VAC输入300W宽温工业电源。内置德国原装进口ebmpapst长寿命系列风扇。空白面板描述T6K-PAN-BLK模块插槽空档版T6K-PWR-BLK电源插槽空档版TNM6000核心工业交换机SFP/XFP端口模块描述MRD-SFP-GLX百兆单模SFP光模块（1310nm）， LC接口，最大距离20公里MRD-SFP-GEX百兆单模SFP光模块（1310nm）， LC接口，最大距离40公里MRD-SFP-GZX百兆单模SFP光模块（1550nm）， LC接口，最大距离80公里 |
| MRD-SFP-GSX-850 | 百兆多模SFP光模块（850nm）， LC接口，最大距离2公里MRD-SFP-GSX百兆多模SFP光模块（1310nm）， LC接口，最大距离2公里 |
| MRD-SFP-GLX-13 | 单纤双向百兆单模SFP光模块（1310nm发/1550nm收）， LC接口，最大距离20公里 |
| MRD-SFP-GLX-15 | 单纤双向百兆单模SFP光模块（1550nm发/1310nm收）， LC接口，最大距离20公里 |
| MRD-SFP-GEX-13 | 单纤双向百兆单模SFP光模块（1310nm发/1550nm收）， LC接口，最大距离40公里 |
| MRD-SFP-GEX-15 | 单纤双向百兆单模SFP光模块（1550nm发/1310nm收）， LC接口，最大距离40公里MRD-MGIGA-GLX千兆单模SFP光模块（1310nm）， LC接口，最大距离20公里MRD-MGIGA-GEX千兆单模SFP光模块（1310）， LC接口，最大距离40公里MRD-MGIGA-GZX千兆单模SFP光模块（1550nm）， LC接口，最大距离80公里 |
| MRD-MGIGA-GSX-850 | 千兆多模SFP光模块（850nm）， LC接口，最大距离550米MRD-MGIGA-GSX千兆多模SFP光模块（1310nm）， LC接口，最大距离2公里 |
| MRD-MGIGA-GLX-13 | 单纤双向千兆单模SFP光模块（1310nm发/1550nm收）， LC接口，最大距离20公里 |
| MRD-MGIGA-GLX-15 | 单纤双向千兆单模SFP光模块（1550nm发/1310nm收）， LC接口，最大距离20公里 |
| MRD-MGIGA-GEX-13 | 单纤双向千兆单模SFP光模块（1310nm发/1550nm收）， LC接口，最大距离40公里 |
| MRD-MGIGA-GEX-15 | 单纤双向千兆单模SFP光模块（1550nm发/1310nm收）， LC接口，最大距离40公里TNM6000核心工业交换机SFP/XFP端口模块描述 |
| MRD-G25-GLX | 2.5Gbps单模SFP光模块（1310nm）， LC接口，最大距离20公里 |
| MRD-G25-GEX | 2.5Gbps单模SFP光模块（1310nm）， LC接口，最大距离40公里 |
| MRD-G25-GZX | 2.5Gbps单模SFP光模块（1550nm）， LC接口，最大距离80公里 |
| MRD-G25-GSX-850 | 2.5Gbps多模SFP光模块（850nm）， LC接口，最大距离300米 |
| MRD-10GLS-LC | 万兆单模SFP+光模块（1310nm）， LC接口，最大距离10公里 |
| MRD-10GRS-LC | 万兆单模SFP+光模块（1310nm）， LC接口，最大距离20公里 |
| MRD-10GES-LC | 万兆单模SFP+光模块（1550nm）， LC接口，最大距离40公里 |
| MRD-10GZS-LC | 万兆单模SFP+光模块（1550nm）， LC接口，最大距离80公里 |
| MRD-10GSS-LC-850 | 万兆多模SFP+光模块（850nm）， LC接口，最大距离300米 |
