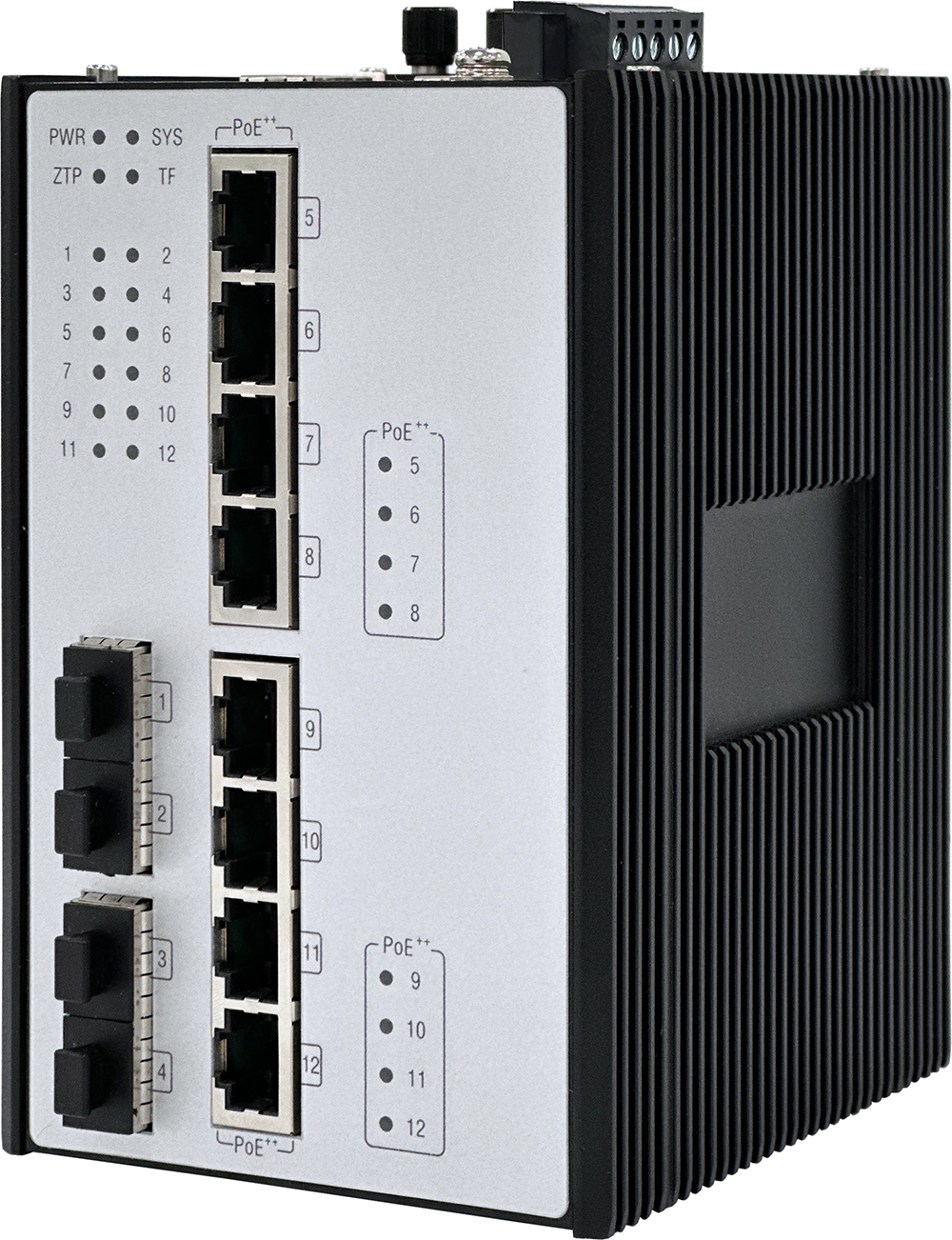

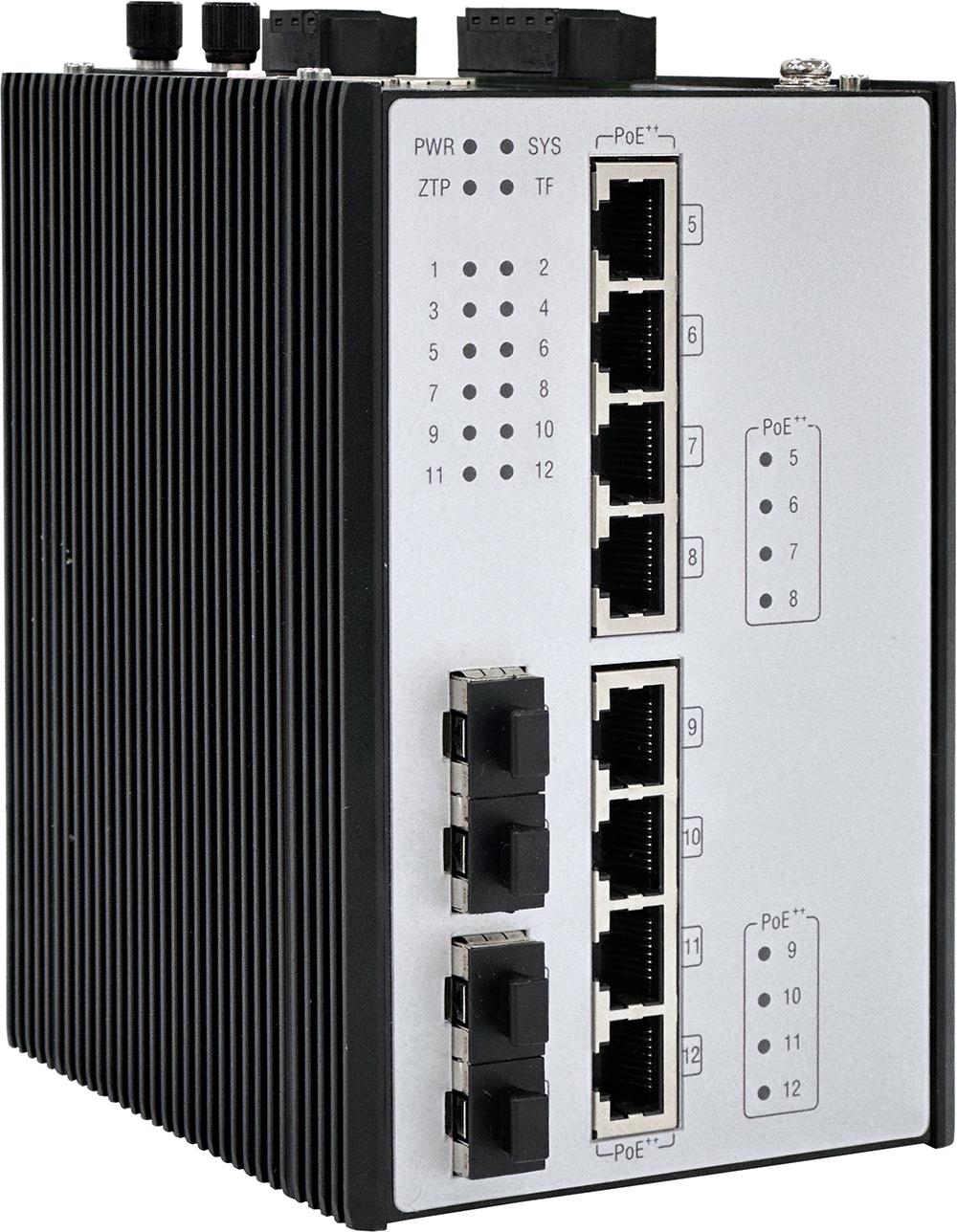

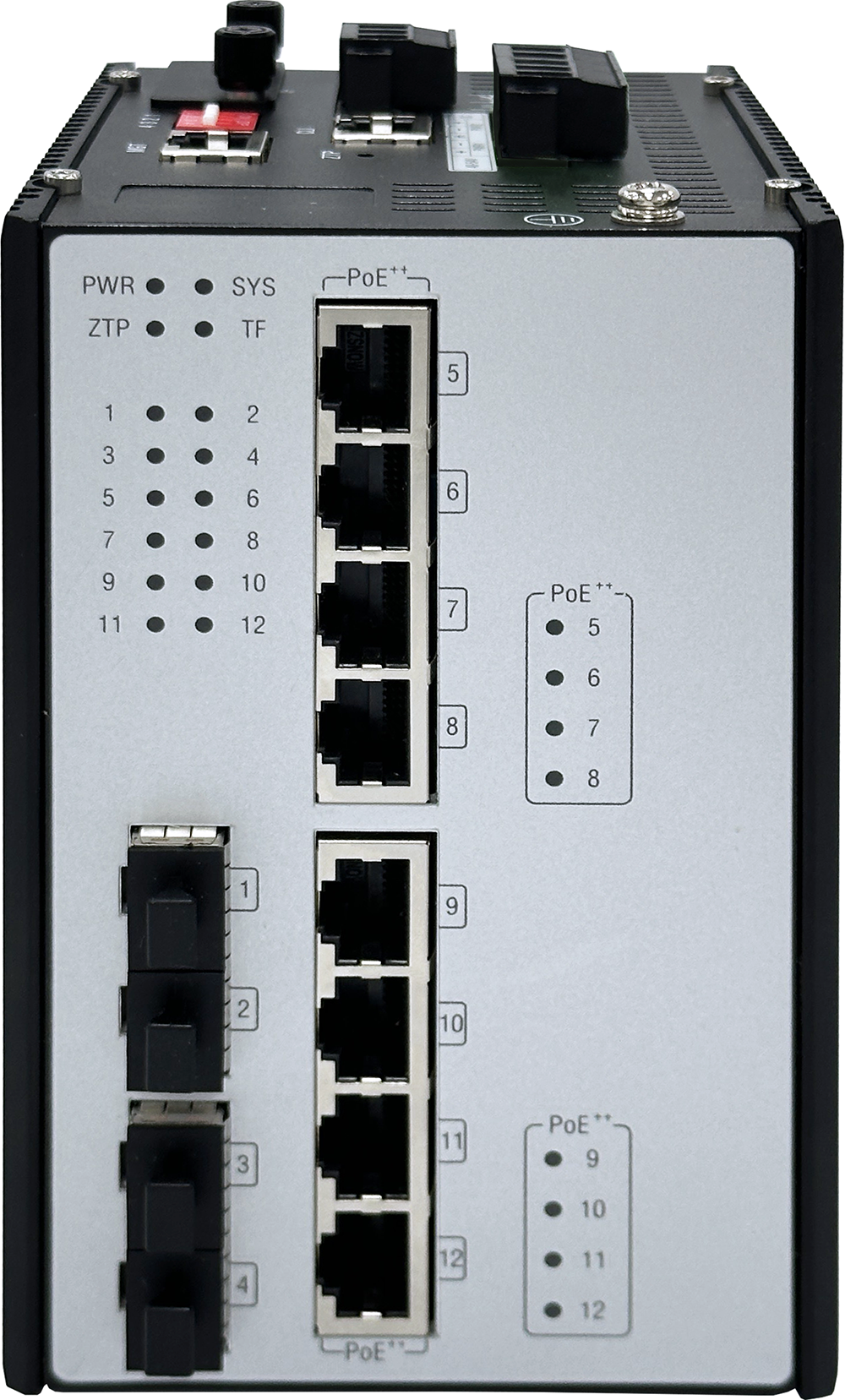

TCC4100 卡轨式三层万兆 TSN交换机为各行业的应用而设计 ，可支持 8 个千兆电口+4 个万兆 SFP 插槽或 8 个千兆 PoE 电口+4 个万兆 SFP 插槽 ，背板带宽高达 96Gbps。
TCC4100 卡轨式三层万兆 TSN 交换机支持多种管理功能 ，如 IGMP snooping ，IEEE 802.1Q VLAN ，基于端口的VLAN、QoS 和端口镜像等。同时 TCC4100 卡轨式三层万兆 TSN 交换机支持以太网冗余技术， RSTP/STP 和 MSTP ，可以提高系统的可靠性和网络骨干的可用性。TCC4100 卡轨式三层万兆 TSN 交换机支持基于 IEEE802.1as 的 TSN（Time Sensitive Networking）功能 ，此功能通过对流量的时间同步、数据调度、系统配置三个方面对以太网进行优化升级以减少延时抖动来保证数据的准时交付 ，实现从终端到云端的时间同步的互操作连接。 PoE 机型在标准模式下可为每个PoE+端口提供高达 60W 的功率。此外 ，TCC4100 卡轨式三层万兆 TSN交换机还具备有坚固的铝合金外壳 ，确保适用于工业环境 ，并可以选择光纤连接。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+高性能及可灵活配置的线性交换机
背板带宽高达 96Gbps
支持网络管理：浏览器 ，CLI ，Telnet
支持基于端口的 VLAN ，IEEE 802.1Q VLAN 和 GVRP
支持 QoS（IEEE 802.1P/1Q 和 TOS/DiffServ）
支持 CC-LINK IE TSN ，为工业自动化提供稳定可靠传输、以及高精度控制
支持基于 IEC62439-3 的 PRP 并行冗余协议及 HSR 高可用性无缝冗余度
支持 IEEE 802.3af/at PoE 供电
每个 PoE 端口输出功率可达 60W
PoE 管理：PoE 设备检测、PoE 电源管理
内置所有 MRDTM 交换机统一的 MicOS 实时操作系统
采用冗余双输入电源设计
压铸铝合金外壳
无风扇 ，-40℃到+75℃工作环境温度
MTBF ≥600,000h
IEEE 802.1Qbv 预定流量的增强功能
IEEE 802.1Qbu 帧抢占
IEEE 802.3br 帧抢占
IEEE 802.1cb 无缝冗余
IEEE 802.1Qca 路径控制和预留
IEEE 802.1Qcc SRP 增强功能和性能改进
IEEE 802.1Qci 单个流过滤和管理
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802.3af/at Power Over Ethernet 以太网供电
IEEE 802 Networks 网络技术
IEEE 1588v2 PTP 单步精准时钟
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 904 Exterior Gateway Protocol Formal Specification 外部网关协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理 ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议 v1/2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1256 ICMP Router Discovery Protocol ICMP 路由器发现报文
RFC 1388 RIP Version 2 Carrying Additional Information 路由信息协议 v2
RFC 1519 CIDR (Classless Inter-domain Routing)无类型域间路由选择
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF 数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4 路由器要求
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1866 HTML HTML 语言
RFC 1994 PPP Challenge Handshake Authentication Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2328 OSPF V2 最短路径优先路由协议 v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2370 The OSPF Opaque LSA Option OSPF 协议 LSA 选项
RFC 2474 DiffServ Precedence
RFC 2475 DifffServ Core and Edge Router Functions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial In User Service (RADIUS) 远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP 中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
ODVA Device Level Ring
CC-LINK IE
CC-LINK IE TSN
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP 监听
SNMPv3 简单网络管理协议 v3
| 背板带宽 | 96Gbps |
| 交换技术 | 平行存储转发 |
| MAC 地址表 | 16K |
| 包缓存区 | 12 Mbits |
| 交换速率 | 148,800 pps/百兆口；1,488,000 pps/千兆口；14,880,000 pps/万兆口 |
| 管理方式 | 浏览器 ，串口 ，STD-17 MIB-II ，STD-58 SMIv2 ，STD-62 SNMPv3 ，SNMPv2c， SNMPv1 ，RFC3636 MAU ，RFC2925 Ping MIB ，MRD Private MI Bs |
| 诊断方式 | 指示灯， 日志文件 ，继电器 ，端口镜像 ，TRAP |
| 冗余功能 | RSTP ，STP ，MSTP ，ERPS ，MRP ，HSR ，PRP ，端口汇聚 ，DLR |
| 时间同步 | NTP ，PTPv2 |
| 其他 | 4K VLANS ，IPv4/IPv6 多播 ，风暴控制 ，支持 Jumbo Frame |

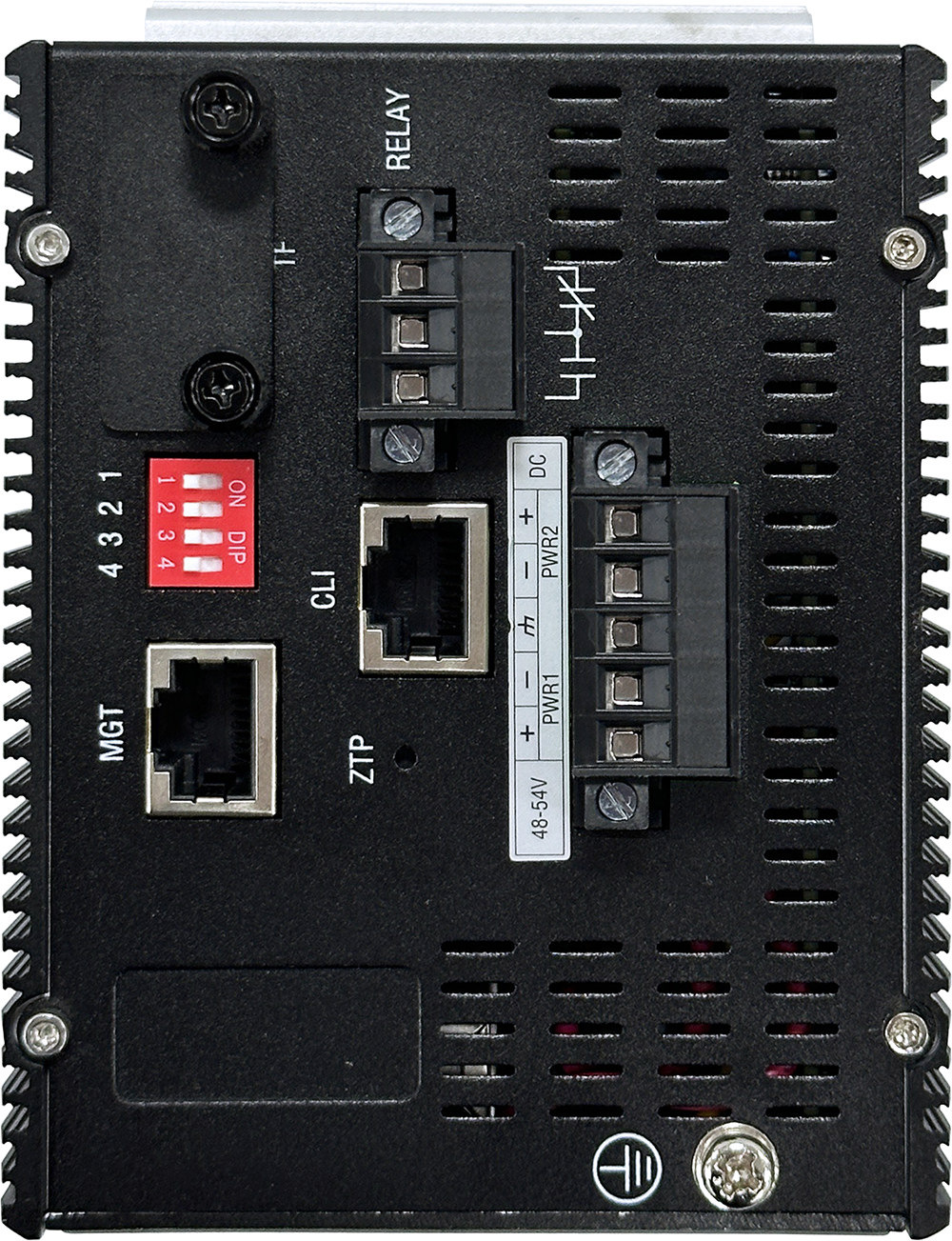

| 连接 | 1 个可拆卸的 5-PIN 端子 |
| 输入电压 | 24~240VDC 或 100~240VAC（50~60Hz） ，双输入 48~54VDC ，双输入（PoE 机型） |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 功耗 | ≤20W（不含 PoE） |

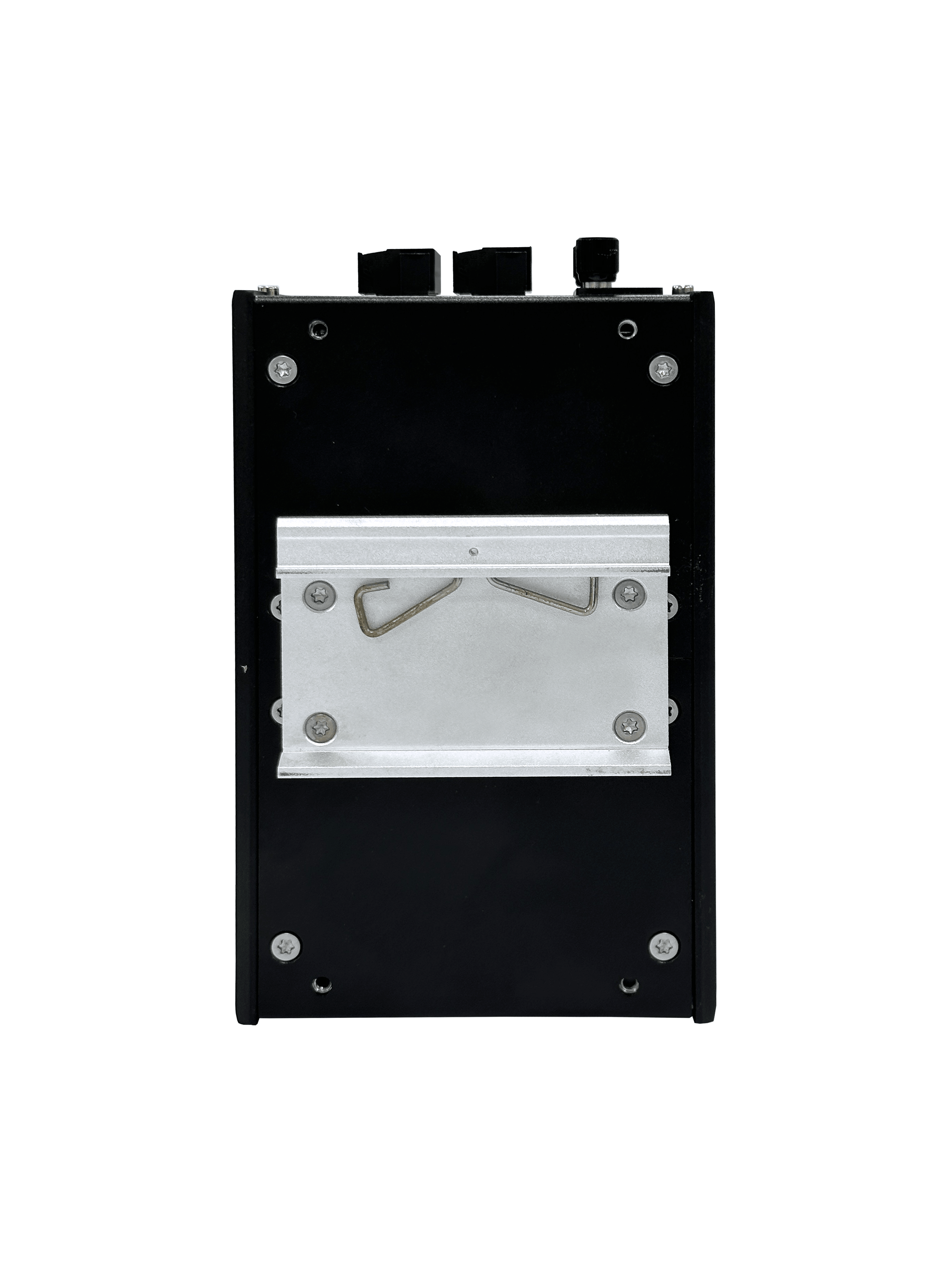

| 安装方式 | 卡轨安装 |
| 外壳 | 压铸铝合金外壳 |
| 防护等级 | IP40 |

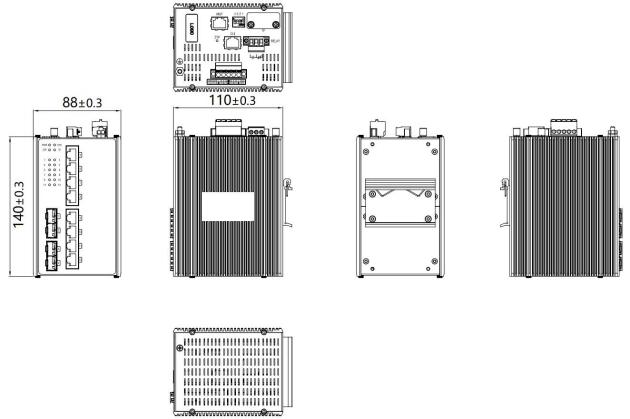

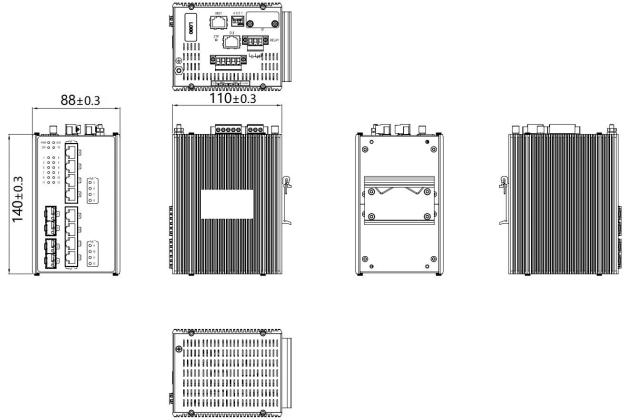

| 产品尺寸（W× H × D） | 88mm x 140mm x 110mm (±0.3) |
| 重量 | ≤ 1.25KG |
| 存储温度 | ‐40°C ~ 85°C |
| 运行温度 | ‐40°C ~ 85°C（非 PoE 机型） ‐40°C ~ 75°C（PoE 机型） |
| 湿度 | 5% ~ 95% (无冷凝) |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合 IPC 标准 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 4 IEC(EN)61000-4-4 ，等级 4 IEC(EN)61000-4-5 ，等级 4 IEC(EN)61000-4-6 ，等级 3 IEC(EN)61000-4-9 ，等级 5 |
| 产品安全 | CE.CB.IEC.IECEE IEC/EN62368-1 FCC Part 15 Subpart B C lass A |
| 危险区域 | UL/cUL1604 Class 1 Div 2（认证中） |
| 交通行业 | JT/T817-2011 ；NEMA-TS2（认证中） |
| 轨道行业 | EN50121-4 |
| 电力行业 | IEC61850-3 IEEE1613（C37.90.x） |
| 工业控制行业 | UL/cUL61010（认证中） |
| 造船行业 | GL（认证中） |
| 型号 | 产品规格 |
| TCC4100-IST12U4X80 | 12 口卡轨三层 TSN 工业交换机，8 个千兆电口+4 个 100/1000/2500/10000BaseX SFP 插槽 ，采用冗余双输入隔离型电源供电（24～240VDC 或 100 ~ 240VAC）。提供一路继电器报警输出（250VAC, 2A@250VAC 或 125VDC, 2A@30VDC）及一个管理 Console 口 ，一个 MGT 管理口。工作温度-40℃ ~ +85℃。防护等级达到 IP40。搭配 CENTAURI 软件。 |
| TCC4100-IST12F4X80Q | 12 口卡轨三层 TSN 工业交换机 ，8 个千兆 PoE 电口 + 4 个 100/1000/2500/10000BaseX SFP 插槽 ，采用冗余双输入隔离型电源供电（48～54VDC）。提供一路继电器报警输出（250VAC, 2A@250VAC 或 125VDC, 2A@30VDC）及一个管理Console 口 ，1 个 MGT 管理口。工作温度-40℃ ~ +75℃。防护等级达到 IP40。搭配 CENTAURI 软件。 |
