工业4.0时代，工业控制系统正从“单机自动化”向“多机协同”与“柔性制造”加速演进。人机界面（HMI）需微秒级交互响应，SCADA系统需毫秒级抖动与99.999%的可靠性保障。面对强电磁干扰、极端温度、粉尘振动等严苛工业环境，传统商业级网络频繁失效，成为制约产线效率与安全的关键瓶颈。MRD™子午线®深度融合工业以太网冗余环网技术与ETB列车骨干网协议，构建从现场设备层到管理调度层的全链路数据互联通信底座，以毫秒级故障自愈、工业级高可靠性设计、三层路由与智能运维等核心能力，助力制造企业从容应对数字化转型的网络挑战。
工业控制系统通信：核心挑战与演进趋势
人机界面（HMI）
部署于生产线旁或操作台，是操作员与设备实时交互的关键窗口。要求画面刷新无卡顿、操作指令零延迟，同时面临空间受限、机械振动、粉尘油污等恶劣环境挑战。需配套设备具备高防护等级与宽温工作能力。监测控制和数据采集（SCADA）
负责收集分散在各地RTU和PLC的数据并上传至中央控制室。对数据完整性和时效性极其敏感，需要强大的环网冗余能力防止单点故障导致全网瘫痪，要求毫秒级故障自愈确保监控连续性。核心洞察
工业控制系统正从单机自动化向多机协同演进。HMI与SCADA共同构成工业互联的核心需求，对通信网络的确定性时延与高可用性提出工业级严苛标准。MRD™子午线®的方案正是为应对这些挑战而设计。
四大核心亮点
网络自愈时间对比（毫秒）
采用国际标准冗余环网技术实现50毫秒级故障自愈。当任意链路或节点故障时，自动触发环网保护机制，在50毫秒内完成链路切换与路由重新收敛。自愈速度远超传统STP协议的30秒，支持ERPS、RSTP等多种环网保护机制，可灵活适配不同网络拓扑场景，满足工业控制对实时性的苛刻要求。
在故障切换过程中，HMI人机界面的操作指令与SCADA的数据采集不丢包、不卡顿。控制业务连续性得到保障，避免因网络瞬断导致的设备误动作或数据缺失。单点故障不影响整体网络通信，构建真正高可用的工业网络架构。该性能已在上海地铁10号线等严苛场景验证，为工业控制提供电信级可靠性保障。

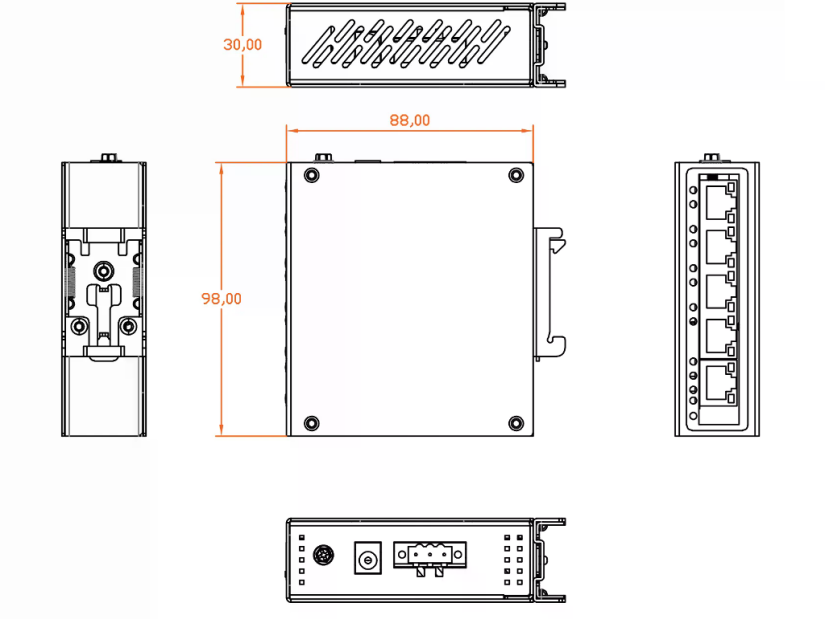

工业级无风扇交换机内部结构
通过六大工业级设计，确保在严苛工业现场实现7×24小时不间断运行：
极端环境适应：全系支持-40℃至+85℃宽温工作范围，适应从冷库到锅炉房的全场景温度挑战。IP30/IP40/IP67多等级防护可选，防腐蚀铝合金外壳抵御粉尘、油污、湿气侵蚀。
无风扇高可靠：采用无风扇自然散热设计，彻底杜绝风扇机械故障风险。MTBF平均无故障时间超过87万小时（基于SR-332可靠性算法计算）（约99.5年）。适应高粉尘、强振动环境，无需担心风扇积尘或轴承磨损导致的设备失效。
军工级工艺：选用长寿命钽电容、晶振等关键器件，进一步提升长期运行可靠性；沉金工艺PCB相比镀锡具有更长插拔寿命（>1000次）与抗氧化能力。导电氧化外壳处理具备更优散热与接地连续性。通过EMC Level 4工业四级电磁兼容认证，在变频器、大功率电机旁稳定运行。

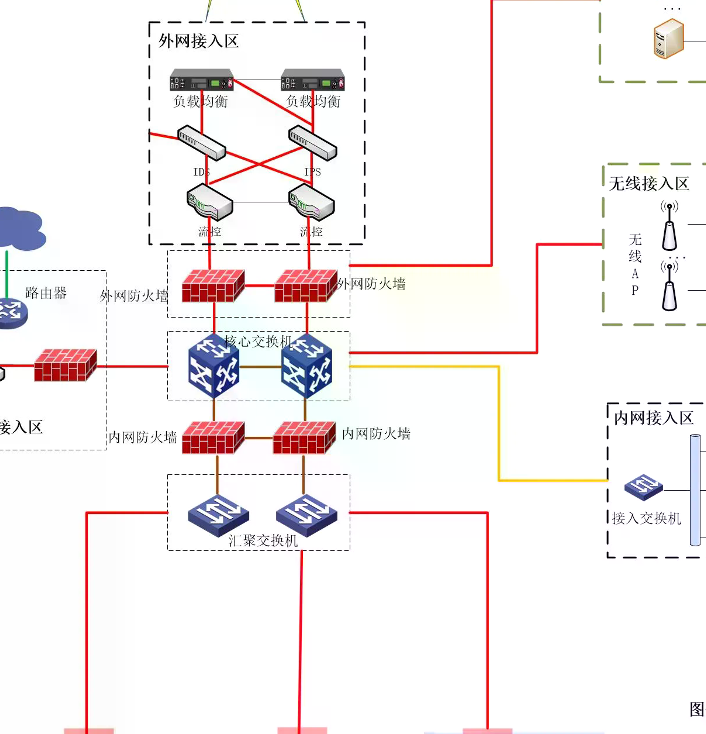

图：工业通信网络架构示意图（车间级子网划分与跨网段通信逻辑）
汇聚层与关键节点交换机具备三层路由（静态/OSPF）与NAT网络地址转换能力。支持静态路由与OSPF动态路由协议，实现跨子网互联互通与最优路径选择。支持VRRP虚拟路由冗余协议，确保网关高可用，避免单点故障导致全网断网。
NAT功能支持网络地址转换，解决不同车间设备IP地址冲突问题，实现多网段融合通信。通过NAT隐藏内部网络结构，增强工业网络的安全性，防止外部直接访问控制设备。
工业场景价值：三层路由与NAT功能将工业网络从二层交换升级为三层互联，满足大型企业多车间、多产线的复杂网络管理需求。

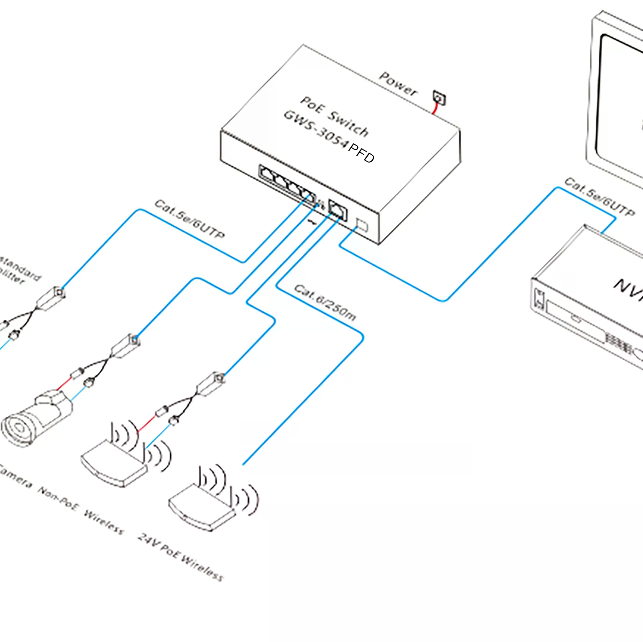

PoE供电与工业交换机部署
提供多样化接口形态：
M12航空插头：抗振抗冲击，专为车载、轨道交通等强振动场景设计
RJ45标准电口：适配常规以太网设备
SC/ST/SFP光口：支持光纤远距离传输
PoE/PoE+供电：支持802.3af/at标准，单端口30W供电，可直接为IP摄像头、无线AP供电，简化现场布线降低部署成本
搭载CENTAURI网管软件，实现全网设备拓扑自动发现与拓扑可视化、VLAN划分、QoS策略集中配置，支持SNMP v3安全网管协议。支持批量配置下发、固件远程升级、端口镜像与流量统计，故障定位时间从2小时缩短至5分钟。

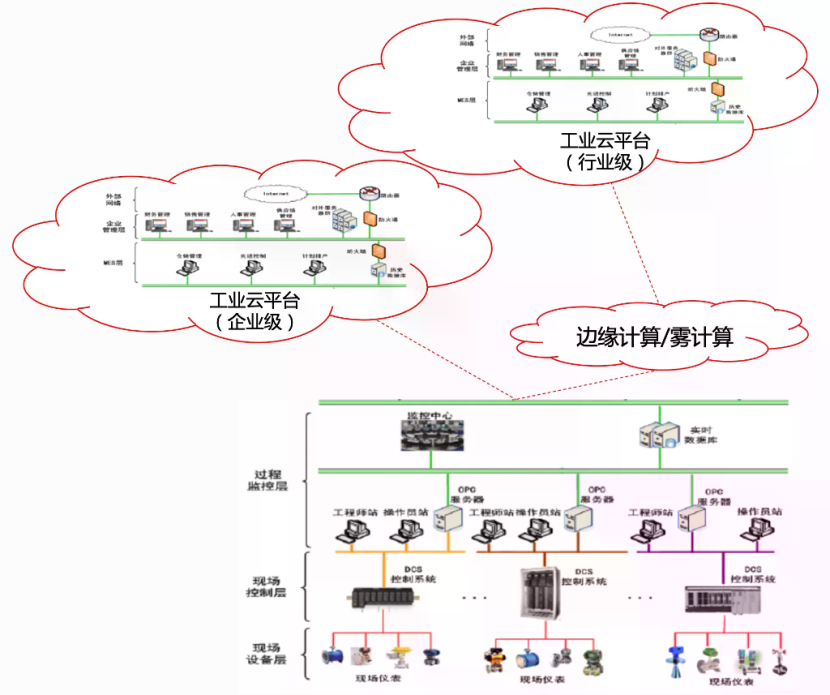

工业自动化三层网络架构示意图
采用典型的工业自动化三层架构：
部署SCADA服务器与HMI监控大屏，负责生产计划下发、订单管理、质量追溯等企业级应用的数据交互。实现IT与OT的深度融合，支持大数据分析与智能决策。
核心层：采用TNM4000系列机架式三层工业交换机，支持OSPF/BGP/VRRP，提供24个千兆电口+4个Combo口+2个SFP口，-40℃~+85℃宽温，IP40防护。
汇聚层：采用MTX140系列卡轨交换机组建冗余环网，支持ERPS协议实现50毫秒内故障自愈，双路电源冗余输入。
通过MTX100/MTX110/MTM12系列交换机接入PLC控制器、HMI触摸屏、IP摄像头、变频器等现场设备。支持PoE供电简化布线，M12接口抗振抗冲击，IP67防护适应户外恶劣环境。
应用案例：上海地铁10号线车载PIS系统
上海地铁10号线是上海首条全自动无人驾驶轨道交通线路，全长36公里，设31座车站。车载PIS系统承担实时到站发布、多媒体资讯、紧急疏散指示等核心功能。传统“跳接”网络无法支持列车灵活编组，人工配置IP效率低且易出错，设备分散管理故障定位平均耗时超2小时。

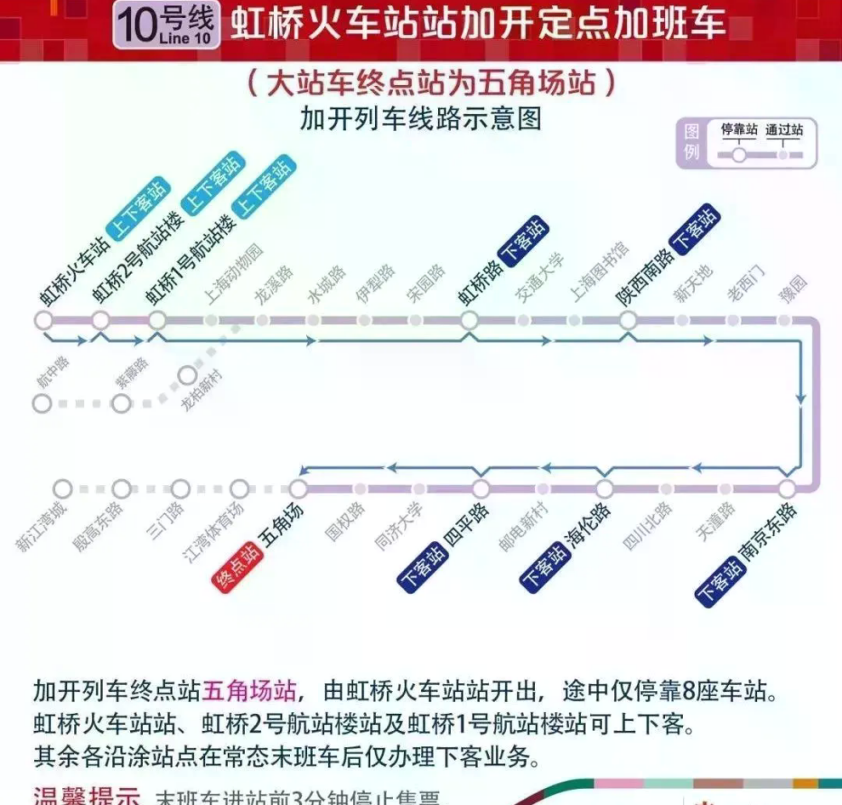

上海地铁10号线线路示意图
解决方案部署
通过四步部署策略实现车载网络高可靠改造：
每节车厢部署一台MTM12系列车载工业交换机，采用M12航空插头与高IP67防护等级，抗振抗冲击设计适应车载环境。
双路冗余电源输入，支持-40℃~+75℃宽温工作。
全车交换机通过跨接网线组成冗余环网，采用快速环网协议实现单点故障50毫秒内自愈
保障PIS系统视频流、音频流在高速运行及强电磁干扰下不卡顿、不丢包
车头车尾工业交换机配置三层路由与NAT功能，支持子网隔离与跨车厢通信
解决设备IP冲突问题，实现不同车厢设备的互联互通与安全隔离
支持IEC61375-2-5 ETB列车骨干网标准与TTDP拓扑发现协议
实现列车动态编组与自动初始化，车厢联挂解挂不影响正常运行，设备更换即插即用
稳定可靠传输：视频流、音频流在高速运行及强电磁干扰环境下不卡顿、不丢包，通信质量达到电信级标准。网络可用性达99.999%，全年非计划停机时间从年均48小时降至不足5分钟。
动态灵活编组：列车编组变更时无需人工重配，TTDP协议自动完成拓扑识别与IP映射。彻底解决传统跳接网络编组受限问题，支持车厢灵活联挂解挂，提升车辆调度灵活性与运营效率。
运维大幅简化：设备更换即插即用，无需人工重配IP地址。CENTAURI网管软件实现全网设备拓扑可视化，故障定位时间从2小时缩短至5分钟，运维响应效率提升90%，人员成本降低60%。
业务连续性保障：单点设备故障不影响整网通信，冗余环网50毫秒自愈确保PIS系统7×24小时不间断服务。成功保障上海地铁10号线无人驾驶线路的安全稳定运营。
图：PSIM 平台网络承载层架构（工业以太环网统一承载 IDS/CCTV/FAS/ACS 等子系统数据流）
面向工业现场的综合安防需求，MRD™子午线® 工业以太环网可作为 PSIM（Physical Security Information Management，物理安防信息管理）平台的统一网络承载层，将入侵检测（IDS）、视频监控（CCTV）、火灾报警（FAS）、门禁（ACS）及环境监测等多个子系统数据统一接入、互联互通，实现“感知-研判-响应”的主动安防闭环，从被动监控升级为主动安防。
依托 MRD™子午线® 高可靠网络底座，PSIM 平台将分散的安防子系统整合为协同联动的整体，使工业现场的安防响应从事后追溯升级为事前预警、事中处置，全面提升关键基础设施的安全运营水平。
上海首条全自动无人驾驶轨道交通线路，车载PIS承担到站发布、多媒体资讯、紧急疏散指示等核心功能。
车厢部署车载工业交换机并组成冗余环网，车头/尾启用三层路由与NAT，支持ETB/TTDP动态编组。
网络可用性达99.999%，故障定位时间从2小时缩短至5分钟，保障无人驾驶线路安全稳定运营。
支持 24 个以太网端口 ，含 8 个 2.5G SFP 光口 任意两个端口可用于组成自愈环网 ，并支持多个独立的自愈环 支持 QoS (IEEE 802.1p/1Q 和 ToS/DiffServ) 支持 SNMPv1/v2c/v3
查看产品| 产品 | 关键能力 | 分类 | 说明 |
|---|---|---|---|
| TCC4100系列 铁路列车车载工业交换机 | 支持基于MRD-Ring®技术的以太环网功能，节点自愈时间小于5毫秒，环网自愈时间小于50毫秒（典型值） 支持基于IEC… | eth-poe | 详见产品详情 |
| TCC4100系列 铁路列车车载IP54IP67交换机 | 最大支持8个PoE端口 支持基于MRD-Ring®技术的以太环网功能，支持多个自愈环，节点自愈时间小于5毫秒，环网自愈时… | eth-poe | 详见产品详情 |
| TCC4100系列24口高端卡轨三层工业交换机 | 支持 24 个以太网端口 ，含 8 个 2.5G SFP 光口 任意两个端口可用于组成自愈环网 ，并支持多个独立的自愈环… | eth-l3-mgt | 详见产品详情 |
| TCC4100牢固接口卡轨交换机-千兆 | 背板带宽高达68Gbps 支持基于MRD-Ring®技术的以太环网功能，支持多个自愈环，节点自愈时间小于5毫秒，环网自愈… | eth-l3-mgt | 详见产品详情 |
任何方案都建立在对产品底层的极致追求之上。我们公开以下设计细节，接受最严苛的工程师审视：
MTBF（平均无故障时间）
基于SR-332算法进行器件级应力预测，整机MTBF超百万小时。
寿命（使用寿命）
不仅看器件标称，更基于最低工作参数@工作温度下的电解电容容值衰减瓶颈进行实测估算。
产品设计基于在轨道交通、电力、交通等领域的严苛标准，采用高MTBF算法与长寿命（Lifetime）评估。
提供从现场接入、产线汇聚到核心交换的完整产品线，适配不同规模与场景的工业控制需求。
从沉金工艺、导电氧化等PCB工艺，到供电隔离、软件内存自检等设计，均从源头保障产品在长期运行中的稳定性与寿命。
产品已成功应用于上海地铁10号线无人驾驶线路等严苛场景，验证了其在强电磁干扰、高速运行、灵活编组等复杂条件下的高可靠性。
采用国际标准冗余环网技术，实现50毫秒级故障自愈，保障HMI与SCADA业务连续性。
当任意链路或节点故障时，自动触发环网保护机制，在50毫秒内完成链路切换与路由重新收敛，远超传统STP约30秒的恢复时间；支持ERPS、RSTP等多种环网保护机制。
故障切换过程中，HMI操作指令与SCADA数据采集不丢包、不卡顿，单点故障不影响整网通信。
全系支持-40℃至+85℃宽温，IP30/IP40/IP67多等级防护可选；无风扇自然散热，MTBF超过87万小时（基于SR-332）。
通过EMC Level 4工业四级电磁兼容认证，沉金工艺PCB与长寿命关键器件保障长期运行。
汇聚层具备三层路由（静态/OSPF）与NAT，搭载CENTAURI网管，故障定位从2小时缩短至5分钟。
汇聚层与关键节点交换机具备三层路由（静态/OSPF）与NAT网络地址转换能力，支持VRRP虚拟路由冗余协议，确保网关高可用。
NAT功能解决不同车间设备IP地址冲突问题，实现多网段融合通信，通过NAT隐藏内部网络结构，增强工业网络安全性。
提供M12航空插头、RJ45电口、SFP光口等多样化接口，支持PoE/PoE+供电，单端口30W供电，简化现场布线。
搭载CENTAURI网管软件，实现全网设备拓扑自动发现与可视化、VLAN划分、QoS策略集中配置，故障定位时间从2小时缩短至5分钟。
调度管理中心层部署SCADA服务器与HMI监控大屏；核心层与汇聚层采用TNM4000/MTX140系列组建冗余环网；现场设备接入层通过MTX100/MTX110/MTM12系列接入PLC、HMI、IP摄像头等终端。
