在“双碳”目标与新型电力系统建设驱动下，配电网正从传统的“无源单源辐射”向“有源多源互联”的智能配电网络加速演进。这对通信系统提出了高可靠性、低时延、广覆盖、易运维的全新要求。MRD™子午线®深度融合工业以太网与EPON（无源光网络） 技术，提供覆盖配网自动化、用电信息采集、分布式能源接入等全场景的通信解决方案，已服务于国家电网、南方电网旗下超过20个省级电网公司，在网运行设备近10万台，以经过严苛验证的工业级品质，助力电网公司建设坚强、智能、绿色的现代配电网。
行业背景：配电网通信面临的挑战与趋势
挑战一
点多面广，环境复杂。配网节点遍布城市角落与偏远乡村，通信设备需适应无空调机柜、电磁干扰强、供电不稳等恶劣环境。挑战二
业务IP化与带宽激增。配电终端（DTU/FTU/TTU）、视频监控、无人机巡检等业务全面IP化，对网络带宽与实时性要求大幅提升。挑战三
安全防护要求高。作为关键信息基础设施，配网通信需满足电力监控系统安全防护规定，防范网络攻击与数据泄露。
根据配网自动化终端的分布密度、光纤资源及可靠性要求，我们提供两种成熟的主流组网方案。
根据配网自动化终端的分布密度、光纤资源及可靠性要求，我们提供两种成熟的主流组网方案。

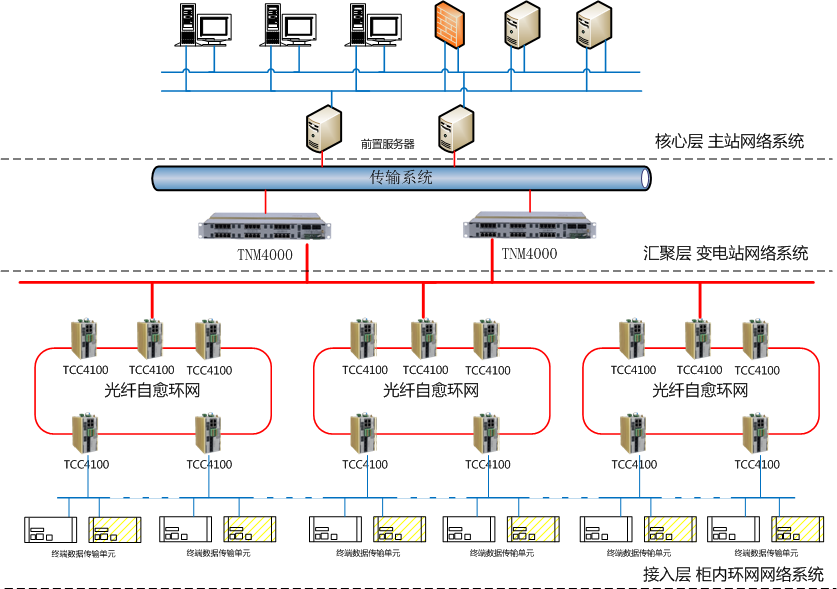

组网特点：
采用三层网络结构设计，分局（主站）与变电站之间运行三层路由协议，实现网络逻辑隔离与路由优化。
站控层与终端接入层采用工业冗余环网技术，支持相切环、环耦合等复杂组网，链路故障自愈时间<50ms。
技术亮点：
产品符合国网电力电工标准，支持IEEE1588精确时间同步协议，满足配网对时需求。
层次化组网，配合完善的SNMP网络管理与友好的WEB界面，运维高效。

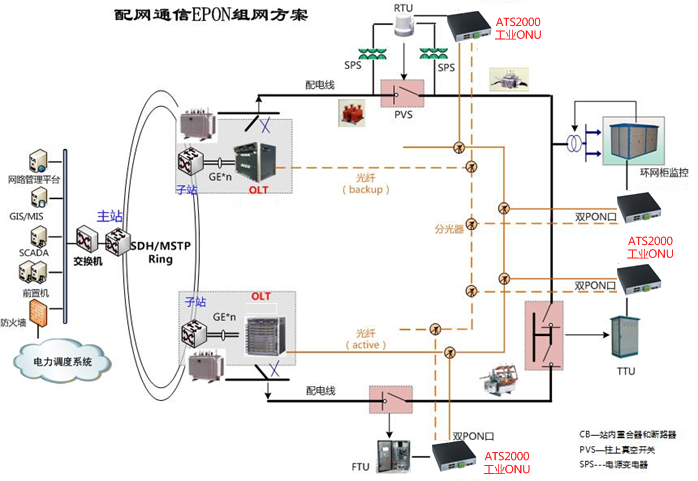

适用场景：城市核心区、工业园区、变电站密集区域，对通信实时性与管理要求高。方案二：EPON无源光网络方案——适用于广覆盖、长距离、节点分散场景
组网特点：采用点到多点（P2MP） 结构，OLT（光线路终端）部署于变电站或分局，ONU（光网络单元）与配电终端（DTU/FTU）一体化集成于户外柜。支持手拉手型、类环型、链型等多种冗余组网，尤其OLT成环实现“手拉手”保护，光纤故障时业务倒换时间<10ms。
技术亮点：
实施范围广，可覆盖数十公里内的数百个终端节点。
通信终端与配电终端同机箱安装，结构紧凑，施工与维护简便。
统一网管平台，可同时管理OLT与大量ONU，运维效率高。
适用场景：城市郊区、农村电网、山区线路，节点分散、光纤资源紧张的区域。
核心产品组合：为配网不同层级打造的专属设备

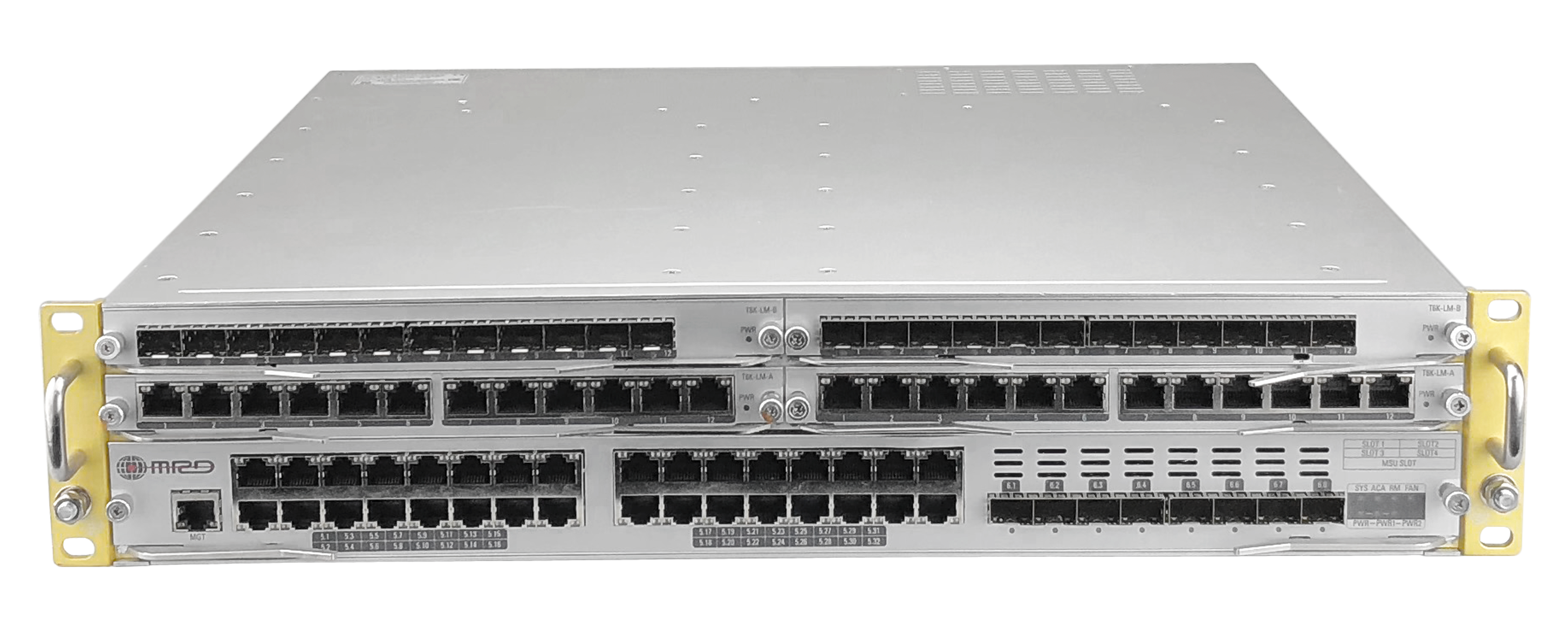

TNM6000是面向智能电网打造的新一代模块化核心通信平台，既可作为EPON系统的OLT，也可作为工业以太网的骨干交换机。
| 关键特性 | 技术规格 | 为智能配网带来的价值 |
|---|---|---|
| 超宽交换能力 | 4T背板带宽 | 轻松应对配网自动化、视频监控、用电信息采集等多业务融合带来的流量压力。 |
| 电信级冗余 | 双主控+双电源模块化设计，支持热插拔。 | 核心节点彻底消除单点故障，确保配网控制中心永不中断。 |
| 高密接口与弹性扩展 | 最高支持8个万兆口及96个千兆/PON口；8个可热插拔业务插槽。 | 按需配置PON口或以太网口，灵活适配不同组网，弹性扩容保护投资。 |
业务隔离：有效隔离网络广播域，杜绝网络风暴，提升配网控制业务的安全性。
接口丰富：提供4个千兆/百兆SFP光口+8个千兆电口+4个串口，可同时接入DTU、保护设备、智能电表等各类终端。
PON双上联冗余：支持双GEPON口上联，光纤链路故障时切换时间小于10ms，极大提升末端接入可靠性。

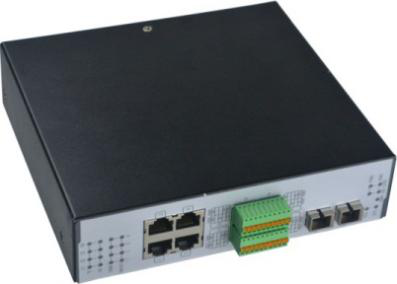

接口与供电：提供4个电口+4个串口，适配各种配电终端；支持2路供电输入，可接入双路电源；具备1个继电器输出进行实时掉电告警。
一体化设计：体积小，与配电终端同机箱安装，节省空间，减少故障节点。
产品已成功应用于北京、上海、天津、山东、江苏、福建、甘肃、宁夏等地的配网自动化与用电信息采集项目，在网运行设备近10万台。
最大支持80个千兆端口+8个万兆端口 可支持PoE供电，支持IEEE 802.3af、 802.3at标准 可支持任意两个端口组成自愈环网，并支持多个独立的自愈环 通过在第2层QoS功能中提供速率限制和流量整形，可在以太网服务中提供分级的带
查看产品| 产品 | 关键能力 | 分类 | 说明 |
|---|---|---|---|
| TNM6000核心工业交换机 | 最大支持80个千兆端口+8个万兆端口 可支持PoE供电，支持IEEE 802.3af、 802.3at标准 可支持任意两… | eth-l3-mgt | 详见产品详情 |
任何方案都建立在对产品底层的极致追求之上。我们公开以下设计细节，接受最严苛的工程师审视：
MTBF（平均无故障时间）
基于SR-332算法进行器件级应力预测，整机MTBF超百万小时。
寿命（使用寿命）
不仅看器件标称，更基于最低工作参数@工作温度下的电解电容容值衰减瓶颈进行实测估算。
产品已通过中国电科院、国网电科院、南网电科院等权威测试，取得国网A类及相关型式检测报告。
覆盖配网自动化、用电信息采集、光纤到户、综合数据网及新能源监控等全业务场景。
已应用于二十多个省级电网与五大发电集团；典型覆盖北京、上海等地配网及多省用电采集项目。
采用SR-332 MTBF与寿命评估；关键设计涵盖散热、沉金工艺、端口防护、供电隔离与内存检查，保障电力环境下的长寿命。
组网特点：三层结构设计；站控层与终端接入层工业冗余环网，自愈＜50ms。
产品符合国网电力电工标准，支持IEEE1588精确时间同步协议，满足配网对时需求。
层次化组网，配合完善的SNMP网络管理与友好的WEB界面，运维高效。
站控层与终端接入层采用工业冗余环网技术，支持相切环、环耦合等复杂组网，链路故障自愈时间<50ms。
城市核心区、工业园区、变电站密集区域，对通信实时性与管理要求高。
组网特点：P2MP结构，OLT手拉手保护，倒换＜10ms。
实施范围广，可覆盖数十公里内的数百个终端节点。
通信终端与配电终端同机箱安装，结构紧凑，施工与维护简便。
统一网管平台，可同时管理OLT与大量ONU，运维效率高。
城市郊区、农村电网、山区线路，节点分散、光纤资源紧张的区域。OLT成环实现「手拉手」保护，光纤故障时业务倒换时间<10ms。
