MRD™子午线®为轨道交通传输骨干网系统（ISDS）提供高可靠、高带宽、高性价比的通信传输解决方案。我们深刻理解通信专业对安全稳定性、带宽可保证性、可扩展性的核心诉求，并基于对业务带宽类型的长期研究，提出“语音及低速数据网 + 宽带数据网”两张网的创新架构。
轨道交通通信系统骨干网演进中，带宽激增与业务结构失衡带来普遍痛点：
带宽需求持续攀升
各子系统业务带宽不断增加，传输系统被迫采用10Gbps级别带宽。以太网业务占比过高
所需带宽的80%及以上为以太网业务，却为20%的非以太网业务承担100%的10G成本，骨干网带宽使用不合理。运维体系割裂
传统MSTP/SDH与下挂交换机分属不同设备体系，维护需专业传输人才，综合成本高。安全防护压力大
传输骨干网作为子系统汇聚点，面临网络结构、系统漏洞、协议风险三大安全挑战。
语音及低速数据网 + 宽带数据网，分类承载、各司其职。
| 方案 | 技术路线 | 带宽 | 适用业务 |
|---|---|---|---|
| 传统/主流方案 | SDH / MSTP / PTN / OTN | 2.5Gbps / 10Gbps | 全部业务混合承载 |
| MRD™子午线®推荐方案 | SDH/MSTP（语音/低速） + 万兆工业以太网（宽带数据） | 2.5Gbps + 10Gbps | 分类承载，各司其职 |
我们的方案已为多条线路提供传输骨干网设计参考，核心产品TNM6000模块化核心工业交换机支持三级安全防护和HSR/PRP零丢包冗余，满足未来全IP化趋势。
传输骨干网系统的任务是为不同业务类型提供统一的网络接入平台。除信号系统外，以下子系统均可依靠传输系统实现站点间的数据通信：

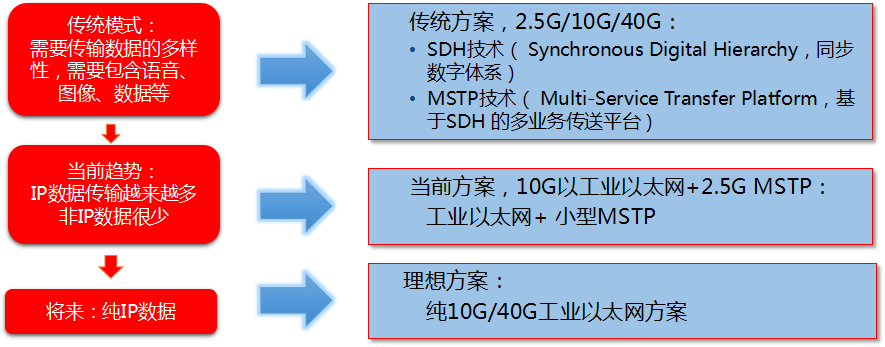

轨道交通通信系统骨干网的技术演变，始终以安全稳定性、带宽可保证性、可扩展性为首要考虑因素。技术方案经历了以下演进：

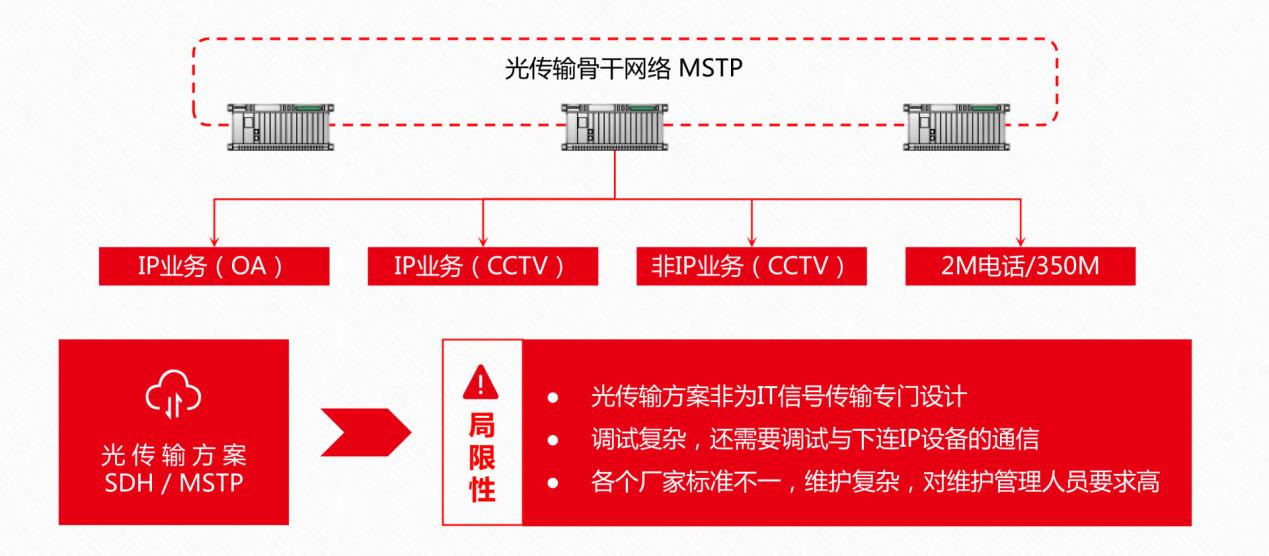

传统方案

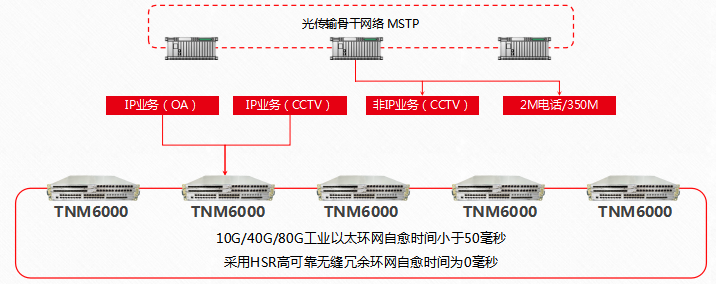

当前方案

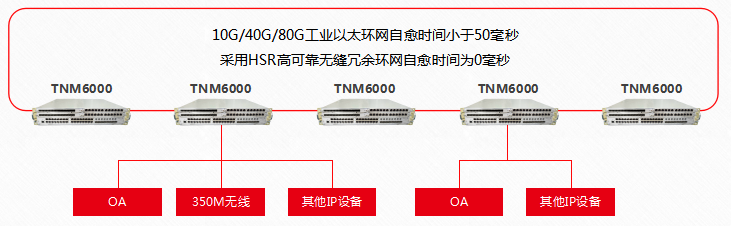

理想方案
各子系统业务带宽需求不断增加，导致传输系统必须采用10Gbps级别带宽
所需带宽的80%及以上为以太网业务，造成对传输骨干网的不合理带宽使用（为20%的非以太网业务，承担了100%的10G成本）
基于对通信系统中各个业务带宽类型及带宽种类的深入研究，MRD™子午线®提出 “语音及低速数据网 + 宽带数据网”两张网的方案：
| 网络 | 技术路线 | 带宽 | 承载业务 |
|---|---|---|---|
| 语音及低速数据网 | SDH/MSTP | 2.5Gbps | 语音、低速控制信号、对实时性要求极高的窄带业务 |
| 宽带数据网 | 万兆三层工业以太网交换机 | 10Gbps | CCTV、AFC、OA等以太网业务（占80%以上流量） |
更高性价比：MSTP 2.5G + 万兆工业以太网，比 10Gbps的SDH/MSTP/PTN 方案采购成本更低
更强可管理性：宽带数据网采用工业以太网，与下挂交换机为同一类设备，统一管理
更多可扩容性：IP标准不会变化，投资保护强
| 对比维度 | 万兆工业以太网骨干网 | MSTP/SDH 传输骨干网 |
|---|---|---|
| 采购成本 | 低 | 高 |
| 维护成本 | 低 — 与下挂交换机是一类设备，IT维护人才即可管理 | 高 — 与下连交换机是两类设备，需要专业传输人才（一个故障点需多专业人员参与） |
| 设备可靠性 | 高 — 符合工业标准，适应各种环境，MTBF长 | 低 — 非工业标准，环境适应性弱，MTBF短 |
| IP报文传输能力 | 高 | 低 |
| 非IP报文传输能力 | 低 | 高 |
| 设备种类 | 非常多，成熟技术 | 较少（各厂家、各时期不一致） |
| 投资保护 | 强 — IP标准长期稳定 | 弱 — 设备更新快，不同时期设备混杂 |
| 技术发展趋势 | 全IP化是各行业发展趋势 | 方向不明 |
对于以太网业务占绝对主导（≥80%） 的轨交传输骨干网，采用万兆工业以太网承载宽带数据 + SDH/MSTP承载窄带语音的双网方案，是技术、成本、运维的最优平衡。
传输骨干网作为所有子系统的汇聚点，面临网络结构风险、系统漏洞风险、协议风险三大安全挑战。
| 安全风险类别 | 具体描述 |
|---|---|
| 网络结构风险 | 结构复杂，子系统接口多，缺乏区域隔离；缺少入侵检测和安全自检机制；子系统间缺少数据流控制和访问审计 |
| 系统漏洞风险 | 传输终端设备操作系统漏洞；国外控制器存在后门风险 |
| 网络协议风险 | TCP/IP先天安全缺陷；工控协议缺乏认证/授权/加密；传统IT防火墙无法识别工控协议；防病毒软件影响系统稳定性 |
MRD™子午线®提供可嵌入TNM6000核心交换机的三级安全模块：
| 防护层级 | 核心功能 | 技术实现 |
|---|---|---|
| 智能防护 | 只允许特定格式数据通过；对所有接入数据流进行控制防护 | 数据包格式、关键位、流向深度查询与控制 |
| 审计检测 | 非法接入监测；网络行为审计 | 实时检测异常接入，记录全网络访问日志 |
| 主机防护 | 拒绝病毒/木马；拒绝非授权USB接入；拒绝非授权进程；拒绝非授权网络访问 | 终端白名单，USB端口管控 |
| 数据隔离 | 单向传输特性，保证数据包单向通过且没有任何反馈；阻止重要数据外泄 | 单向网闸技术，数据二极管 |
对客户的价值
在传输骨干网层面即实现区域隔离、入侵检测、协议过滤、单向数据传输，满足等保2.0对关键信息基础设施的要求。

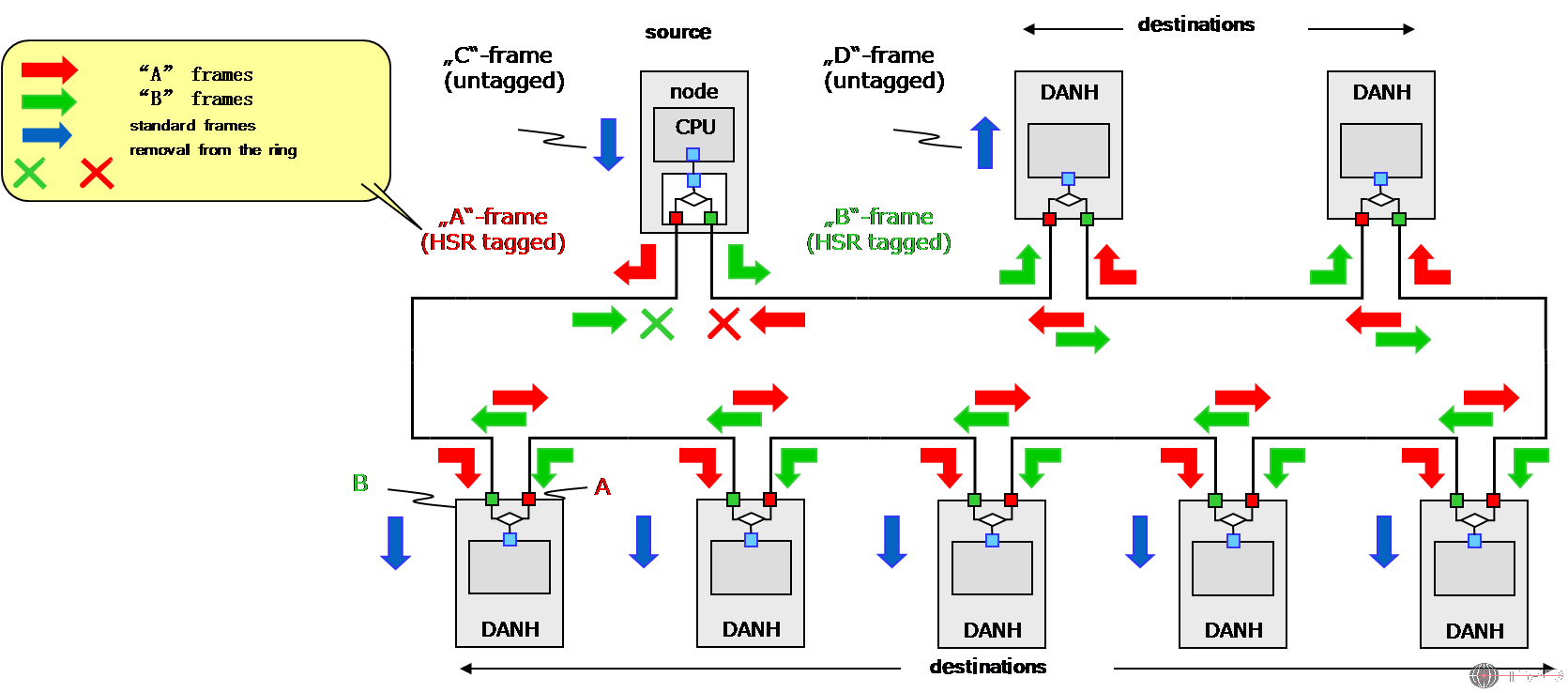

国际电工委员会（IEC）于2012年通过 IEC62439-3-5 定义了 HSR（高可靠性无缝冗余） 协议。
| 协议 | 标准 | 机制 | 性能 |
|---|---|---|---|
| HSR | IEC62439-3-5 | 双发选收（沿环的两个方向同时发送，接收端选先到包） | 零丢包，零切换 |
| PRP | IEC62439-3-4 | 并行冗余（节点同时连接A/B双网，相同IP/MAC，同时发送） | 双网任意一个完全失效，业务零影响 |

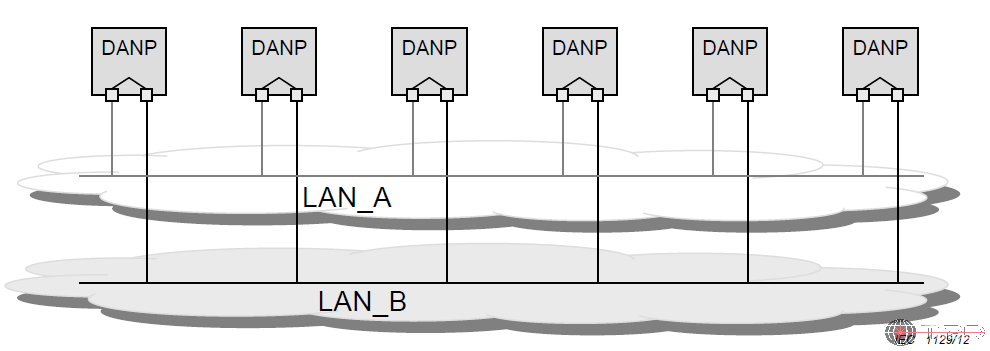

PRP并行冗余协议

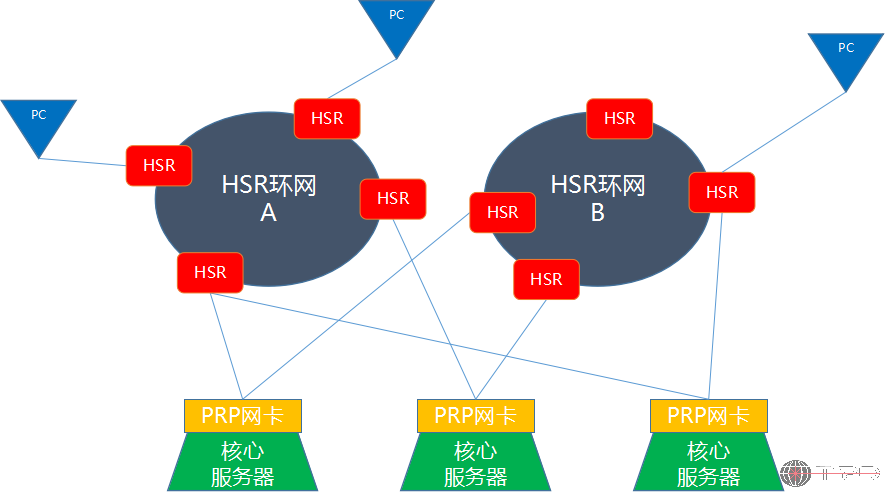

骨干层采用 HSR环网（高带宽、零切换）
接入层采用 PRP（双网隔离）
更进一步：将目前靠软件实现的A/B网切换，下沉到硬件层完成，释放CPU资源，进一步缩短中断时间
对客户的价值
为全自动运行线路（GoA3/4） 提供传输骨干层的零中断保障。
最大支持80个千兆端口+8个万兆端口 可支持PoE供电，支持IEEE 802.3af、 802.3at标准 可支持任意两个端口组成自愈环网，并支持多个独立的自愈环 通过在第2层QoS功能中提供速率限制和流量整形，可在以太网服务中提供分级的带
查看产品| 产品 | 关键能力 | 分类 | 说明 |
|---|---|---|---|
| TNM6000核心工业交换机 | 最大支持80个千兆端口+8个万兆端口 可支持PoE供电，支持IEEE 802.3af、 802.3at标准 可支持任意两… | eth-l3-mgt | 详见产品详情 |
任何方案都建立在对产品底层的极致追求之上。我们公开以下设计细节，接受最严苛的工程师审视：
MTBF（平均无故障时间）
基于SR-332算法进行器件级应力预测，整机MTBF超百万小时。
寿命（使用寿命）
不仅看器件标称，更基于最低工作参数@工作温度下的电解电容容值衰减瓶颈进行实测估算。
SDH/MSTP（2.5G）+ 万兆工业以太网（10G）
工业以太网方案在采购成本、维护成本、可靠性、投资保护上全面优于SDH/MSTP承载以太网流量的做法。
TNM6000核心交换机集成三级安全防护模块和HSR/PRP零丢包冗余，满足等保2.0和全自动运行线路要求。
工业以太网方案顺应全IP化行业趋势，标准开放，投资保护强。
带宽2.5Gbps，承载语音、低速控制信号及对实时性要求极高的窄带业务。
| 对比维度 | 万兆工业以太网骨干网 | MSTP/SDH传输骨干网 |
|---|---|---|
| 采购成本 | 低 | 高 |
| 维护成本 | 低——与下挂交换机是一类设备，IT维护人才即可管理 | 高——与下连交换机是两类设备，需要专业传输人才 |
| 非IP报文传输能力 | 低 | 高 |
| 适用业务 | CCTV、AFC、OA等以太网业务（占80%以上流量） | 语音、低速控制信号、窄带业务 |
SDH/MSTP 2.5G承载语音及低速数据，与万兆工业以太网分类承载、各司其职，避免为20%的非以太网业务承担100%的10G成本。
带宽10Gbps，承载CCTV、AFC、OA等以太网业务（占80%以上流量）。
更高性价比：MSTP 2.5G + 万兆工业以太网，比10Gbps的SDH/MSTP/PTN方案采购成本更低。
更强可管理性：宽带数据网采用工业以太网，与下挂交换机为同一类设备，统一管理。
更多可扩容性：IP标准不会变化，投资保护强。
基于IEC62439-3标准，HSR双发选收实现零丢包零切换，PRP双网硬件级并行冗余。骨干层采用HSR环网，接入层采用PRP，为全自动运行线路（GoA3/4）提供传输骨干层的零中断保障。核心产品TNM6000模块化核心工业交换机支持三级安全防护和HSR/PRP零丢包冗余。
