在新型电力系统加速建设的背景下，智能变电站作为电网的核心枢纽节点，正从传统的机电式向数字化、智能化深度转型。这对站内通信网络提出了超高可靠性、确定性低时延、强电磁兼容及自主可控的严苛要求。
行业背景：智能变电站通信面临的三大挑战
关键报文“零丢包”挑战
GOOSE报文承载着保护跳闸等关键控制命令，要求网络具备组播报文精准传输能力，任何丢包都可能导致重大事故。强电磁环境适应性挑战
变电站内开关操作、雷击等产生强烈的电磁干扰，要求设备必须具备EMC 4A级及以上的抗扰度，确保通信不中断。互操作性与时钟同步挑战
站内存在大量不同厂商的IED设备，需严格遵循IEC 61850标准实现设备互操作，并支持IEEE 1588精确时间同步协议，满足合并单元等设备对时要求。

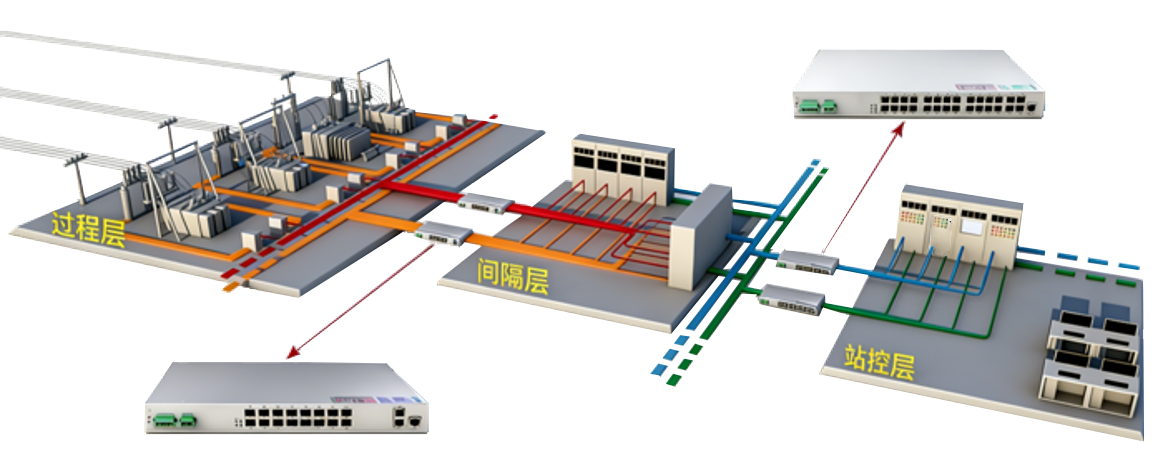

严格遵循IEC 61850标准体系，为每一层网络提供最适合的通信产品。
我们的方案严格遵循IEC 61850标准体系，为每一层网络提供最适合的通信产品。
场景特点：连接合并单元、智能终端等一次设备，传输SV采样值及GOOSE跳闸命令，对实时性、确定性、可靠性要求最高。

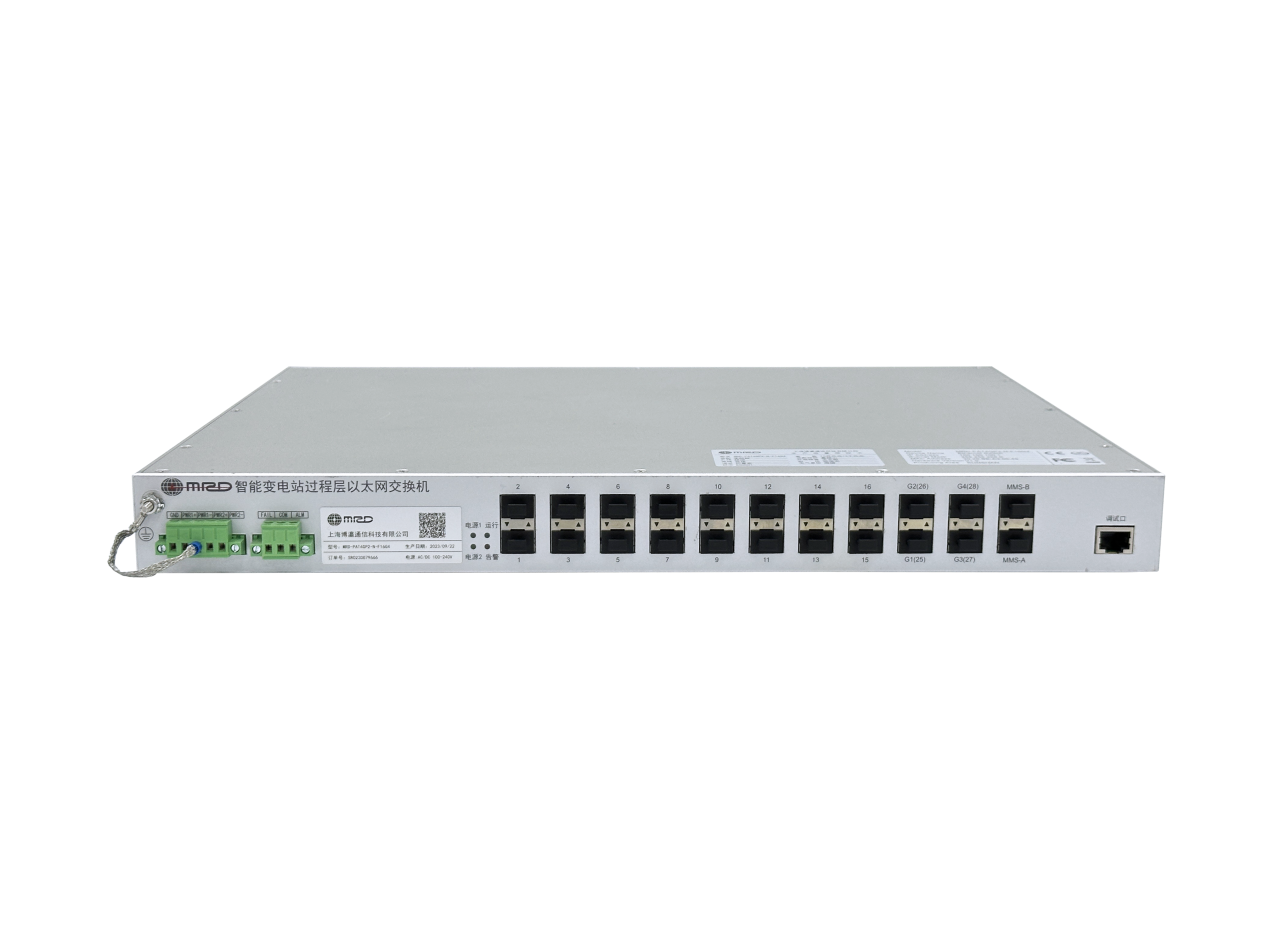

方案核心：采用符合IEC 61850-3标准的四统一过程系列工业以太网交换机，部署于过程层网络。
关键技术：
组播报文精准控制：支持IGMP Snooping和GMRP组播过滤机制，确保GOOSE、SV报文在网络中高效、不丢失地传输。
服务质量保障：支持802.1p优先级和QoS，为GOOSE等关键控制报文提供最高优先级的转发队列，确保实时性。
场景特点：连接保护装置、测控装置、故障录波器等间隔层设备，需汇聚本间隔内所有数据，并与站控层通信。
方案核心：四统一过程系列工业以太网交换机。
关键能力：
三层交换与隔离：支持三层路由功能，可实现不同子网间（如保护网、监控网）的逻辑隔离，提升网络安全性与管理效率。
电力A级认证：通过EMC 4A级测试，具备前后指示灯及掉电告警功能，便于现场状态判断与远程运维。
场景特点：连接监控后台、远动通信装置、对时系统等，实现全站设备的统一监控、管理与调度。
方案核心：可选用四统一过程系列工业以太网交换机。，确保站控层网络永不中断。
核心产品组合：为变电站场景精选的可靠设备
| 产品系列 | 关键特性 | 典型部署位置 | 核心优势 |
|---|---|---|---|
| 四统一过程层系列工业以太网交换机 | * 电力A类认证，EMC 4A级 *符合IEC 61850-3*符合Q/GDW10429*符合Q/CSG1203066 | 过程层网络（智能终端柜）间隔层网络（保护测控柜） | 环境适应性强，接口丰富，支持冗余环网，专为关键控制报文优化 |
| 四统一过程层系列工业以太网交换机 | * 电力A类认证，EMC 4A级* 符合IEC 61850-3* 符合Q/GDW10429* 符合Q/CSG1203066 | 间隔层汇聚站控层接入 | 高密度、高可靠、易扩展，满足变电站对接口密度与可靠性的核心要求 |
| 四统一站控层系列工业以太网交换机 | 符合IEC 61850-3符合Q/GDW10429符合Q/GDW 11202.4 | 站控层核心（监控机房） | 电信级冗余，超大交换容量，是大型枢纽变电站站控层核心的理想选择 |
支持 40 个以太网端口 ，包括 8 个 10G 以太网端口 支持多种管理方式：WEB 浏览器 ，CLI ，MIB 支持 QoS (IEEE 802.1p/1 Q 和 TOS/DiffServ) 支持 SNMPv1/2c/v3
查看产品任何方案都建立在对产品底层的极致追求之上。我们公开以下设计细节，接受最严苛的工程师审视：
MTBF（平均无故障时间）
基于SR-332算法进行器件级应力预测，整机MTBF超百万小时。
寿命（使用寿命）
不仅看器件标称，更基于最低工作参数@工作温度下的电解电容容值衰减瓶颈进行实测估算。
产品通过中国电科院、国网电科院、南网电科院等权威机构测试，取得国网A类及相关型式检测报告，符合IEC 61850-3及IEEE 1613规范。
方案不仅适用于智能变电站，同样成熟应用于配网自动化、用电信息采集、光伏/风电监控、输电线路状态监测等电力全业务场景。
产品已成功应用于国家电网和南方电网的二十多个省级电网公司、五大发电集团，在网运行设备近10万台，包括北京、上海、天津、山东、江苏等地大型项目。
采用基于SR-332标准的MTBF算法与寿命评估；关键设计细节涵盖散热、导电氧化与沉金工艺、端口防护、供电隔离与软件内存检查，保障电力复杂环境下的长寿命。
严格遵循IEC 61850标准体系，覆盖过程层、间隔层到站控层的全场景通信需求。
场景特点：连接合并单元、智能终端等一次设备，传输SV采样值及GOOSE跳闸命令，对实时性、确定性、可靠性要求最高。
方案核心：采用符合IEC 61850-3标准的四统一过程系列工业以太网交换机，部署于过程层网络。
组播报文精准控制：支持IGMP Snooping和GMRP组播过滤机制，确保GOOSE、SV报文在网络中高效、不丢失地传输。
服务质量保障：支持802.1p优先级和QoS，为GOOSE等关键控制报文提供最高优先级的转发队列，确保实时性。
场景特点：连接保护装置、测控装置、故障录波器等间隔层设备，需汇聚本间隔内所有数据，并与站控层通信。
方案核心：四统一过程系列工业以太网交换机。
三层交换与隔离：支持三层路由功能，可实现不同子网间（如保护网、监控网）的逻辑隔离，提升网络安全性与管理效率。
电力A级认证：通过EMC 4A级测试，具备前后指示灯及掉电告警功能，便于现场状态判断与远程运维。
场景特点：连接监控后台、远动通信装置、对时系统等，实现全站设备的统一监控、管理与调度。
方案核心：可选用四统一站控层系列工业以太网交换机，确保站控层网络永不中断。
