TNM4000
网安电力行业交换机
TNM4000
网安电力行业交换机专为变电站自动化系统应用的恶劣环境下的网络应用而设计。
TNM4000
网安电力行业交换机可支持24个百兆电口/24个百兆电口+2个百兆固定光口/24个百兆电口+4个百兆固定光口，适用于大型工业网络应用。
TNM4000
网安电力行业交换机支持多种管理功能，如IGMP snooping，IEEE 802.1Q VLAN，基于端口的VLAN、QoS和端口镜像等。
TNM4000
网安电力行业交换机采用无风扇和冗余双电源输入设计，支持冗余环网和RSTP / STP冗余技术，以提高系统可靠性以及网络主干网的可用性。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+高性能及可灵活配置的二层线性交换机
背板带宽为12.8Gbps支持固定光口：SC/FC/ST支持多种管理方式：CLI，WEB，SNMP管理
提供数据包丢失保护机制，能够从网络故障中快速恢复
支持多种组播协议及具备高度安全的防范性能
支持基于端口的VLAN，IEEE 802.1 Q VLAN和GVRP
支持QoS
支持SNMPv1/v2c/v3
支持RMON
支持带宽管理
支持端口镜像
支持网络风暴控制功能
采用冗余双电源输入设计
无风扇，-40oC到+85oC工作温度TNM4000网安电力行业交换机
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理ARP
RFC 1059, 1119 NTPv1/2 网络时间协议v1和v2
RFC 1112 IGMP IP多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径MTU发现
RFC 1542 Bootstrap Extensions & DHCP DHCP接力代理
RFC 1851 The ESP Triple DES Transform ESP三重DES加密
RFC 1994 PPP Challenge Handshake Authentica-tion Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议v2
RFC 2474 DiffServ Precedence
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial in User Ser-vice (RADIUS) 远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP监听
SNMPv3 简单网络管理协议v3
TNM4000
网安电力行业交换机
| 管理方式 | 浏览器，STD-17MIB-II，STD-58SMIv2，STD-59RMON，STD-62SNMPv3，SNMPv2c，SNMPv1，RFC2668MAU，RFC2925PingMIB，SSH，HTTPS， |
| Telnet诊断方式 | 指示灯，日志文件，RMON，端口镜像， |
| TRAP冗余功能 | STP，RSTP，MSTP， |
| 端口汇聚其他 | 4KVLANS，IPv4/IPv6multicast，风暴控制， |
| 支持JumboFrame时间同步 | NTP |

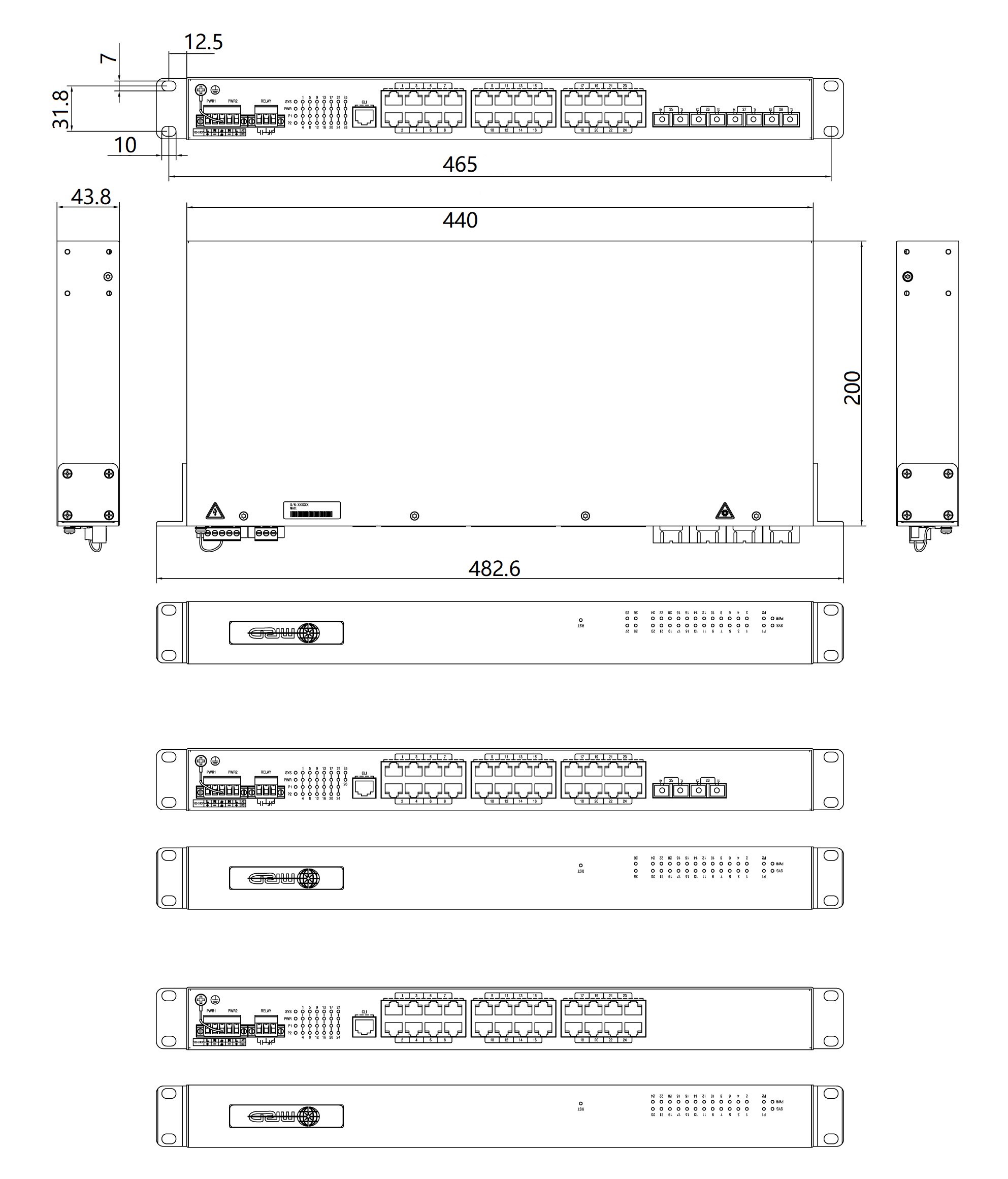

| D） | 440mm ×43.8mm × |
| 200mm 防护等级 | IP40 |
| 连接端子 | 1个可拆卸的5- |
| pin端子输入电压 | 100-240V， |
| 支持反极性保护 | 支持 |
| 4M 交换速率 | 148,800pps/百兆口；1,488,000pps/千兆口12.8Gbps |
| 振动 | IEC60068-2- 6 |
| 冲击 | IEC60068-2- 27 |
| 自由落体 | IEC60068-2- 31 |
| 电路板 | 符合IPC标准 TNM4000 网安电力行业交换机 |
| 电磁辐射 | FCC47CFRPart15ClassAEN55032Cla |
| ssAEN55035ClassA电磁兼容 | IEC(EN)61000-4-2，等级4IEC(EN)61000-4-3，等级3IEC(EN)61000-4-4，等级4IEC(EN)61000-4-5，等级4IEC(EN)61000-4-6，等级3IEC(EN)61000-4-9，等级5 |
| 产品安全 | CE.CB.IEC.IECEEIEC/EN62368-1FCCPart15SubpartBClass AIEC60825- 1 |
| 危险区域 | UL/cUL160 |
| 4Class1Div2（认证中）交通行业 | JT/T817-2011；NEMA- |
| TS2（认证中）轨道行业 | EN50121- 4 |
| 电力行业 | IEC61850-3IEEE1613（C37.90. |
| x）工业控制行业 | UL/ |
| cUL61010（认证中）造船行业 | GL（认证中） |
| 存储温度 | -40℃~85℃ |
| 工作温度 | -40℃~85℃ |
| 湿度 | 5%~95%，无冷凝 TNM4000 网安电力行业交换机 |
| 型号 | 产品规格 |
| TNM4000 | 网安电力行业交换机 TNM4000– PXXK1K2S-Y-ZZXX 电源输入种类 |
| HH100-240V | 输入工业级隔离电源，冗余输入K 端口类型及数量 K1百兆光口及数量（00，02，04）K2百兆电口及数量（24）Y 光模块 S单模M多模P 描述 P电力行业专用ZZ 光纤连接器类型 SCSC型光纤连接器FCFC型光纤连接器STST型光纤连接器 |
| TNM4000 | 网安电力行业交换机型号 描述 TNM4000-PHH0024S 机架式24口1U二层网安电力行业交换机，24个百兆电口，1个CLI管理口，1个继电器，双路100-240V供电输入。TNM4000-PHH0224S-Y-ZZ 机架式26口1U二层网安电力行业交换机，24个百兆电口+2个百兆固定光口（单模/多模，SC/FC/ST连接器），1个CLI管理口，1个继电器，双路100-240V供电输入。TNM4000-PHH0424S-Y-ZZ 机架式28口1U二层网安电力行业交换机，24个百兆电口+4个百兆固定光口（单模/多模，SC/FC/ST连接器），1个CLI管理口，1个继电器，双路100-240V供电输入。 |
