TNM4000 系列28 口通用三层工业交换机基于新一代的高性能硬件和上海博瀛自主知识产权的 ROS 软件平台，支持丰富的路由协议及工业环网协议。TNM4000 系列交换机采用铝合金钣金材质 ，标准 19 寸机架式安装 ，提供冗余宽电压工业级电源。高可靠性工业以太环网技术 ，硬件采用无风扇、低功耗、宽温宽压设计 ，通过符合行业标准的严格测试 ，能够适应对 EMC 有严酷要求的工业现场环境， IK05 防震动防冲击能力 ，IP40 防护等可靠的工业级设计。可广泛应用于能源 ，交通 ，工业生产 ，环保 ，军工等行业。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+EMC 电磁兼容性满足 4 级标准
工业级无风扇传导散热
支持双路 220V 宽压工业级电源输入
支持继电器告警 ，凤凰端子输出
业务端口 ，管理端口 ，电源输入端子 ，继电器端子位于机身正面板 ，满足工业操作规范
支持 STP/EAPS/ERPS 等工业环网
支持 CLI、WEB、Console、Telnet、SSH 2.0 等管理方式
支持任意 2 个端口可用于组成自愈环网 ，并支持多个独立的自愈环
提供数据包丢失保护机制 ，能够从网络故障中快速恢复
支持 SNMP 网管平台
MTBF≥800,000 小时
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 904 Exterior Gateway Protocol Formal Specification 外部网关协议
RFC 1027 Using ARP to l mplement Transparent Subnet Gateways 代理 ARP
RFC 1058 RIP 路由信息协议
RFC 1059,1119 NTPv1/2 网络时间协议 v1 和 v2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1256 ICMP Router discovery protocol ICMP 路由器发现报文
RFC 1267 A Border Gateway Protocol 3 (BGP-3) 边界网关协议
RFC 1388 RIP Version 2 Carrying Additional Information 路由信息协议 V2
RFC 1403 BGP OSPF Interaction BGP 和 OSPF 互交协议
RFC 1519 CIDR(Classless Inter-Domain Routing)无类型域间路由选择
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF 数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4 路由器要求
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1866 HTML HTML 语言
RFC 1994 PPP Challenge Handshake Authentication Protocol(CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2328 OSPF V2 最短路径优先路由协议 v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2370 The OSPF Opaque LSA Option OSPF 协议 LSA 选项
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Functions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial in User Service (RADIUS)远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP 中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP 监听
SNMPv3 简单网络管理协议 v3
交换性能
背板带宽：
128Gbps
交换技术：
存储转发
MAC 地址表：
16K
包缓存区：
12Mbits
交换速率：
148,800 pps/百兆口；1,488,000 pps/千兆口；14,880,000 pps/万兆口
| 管理方式 | 浏览器，串口，Telnet, SSH 2.0，STD-17 MIB-Il，STD-58 SMIv2，STD-59 RMON， STD-62 SNMPv3 ，SNMPv2c ，SNMPv1 ，RFC2668 MAU ，RFC2925 Ping MIB ， MRD Private MI Bs |
| 诊断方式 | 指示灯， 日志文件 ，RMON ，继电器 ，端口镜像 ，TRAP |
| 冗余功能 | MSTP ，RSTP ，STP ，MRD-Ring® , 端口汇聚 |
| 时间同步 | NTP ，SNTP |
| 其他 | 4K VLANS ，IPv4/IPv6 multicast ，风暴控制 ，支持 Jumbo Frame |
| 电源连接 | 1 个可拆卸的 5-PIN 端子 |
| 输入电压 | 100-240VAC (50-60Hz) & 100-240VDC ，冗余双电源输入 |
| 功耗 | ≤30W |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 安装方式 | 机架式安装 |
| 外壳 | 铝合金钣金外壳 |
| 防护等级 | IP40 |

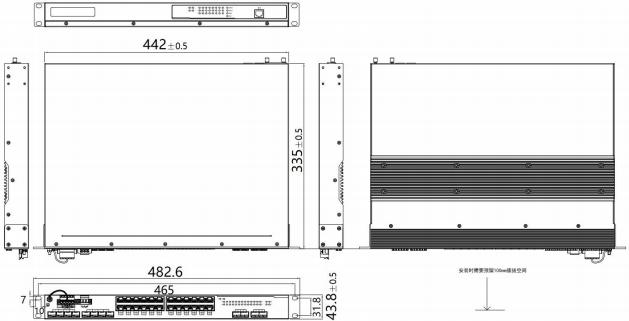

| 产品尺寸（W× H × D） | 442mm x 43.8mm x 335mm |
| 重量 | ≤3.7kg |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合 IPC 标准 温度特性 |
| 存储温度 | -40°C ~ +85°C |
| 运行温度 | -40°C ~ +85°C |
| 湿度 | 5% ~ 95% （无冷凝） |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 4 IEC(EN)61000-4-4 ，等级 4 IEC(EN)61000-4-5 ，等级 4 IEC(EN)61000-4-11 ，等级 4 IEC(EN)61000-4-12 ，等级 4 |
| 型号 | 产品规格 |
| TNM4000-TP28HH4X8G24T | 28 口标准 19 英寸 1U 机架式三层工业交换机，16 个 10/100/1000BaseT 电口 + 8个 100/1000Base(X/T) Combo 端口 + 4 个 1000/10000BaseX SFP+插槽（不含SFP 光 模 块 ） ， 1 个 CLI 管 理 口 ， 1 个 继 电 器 端 口 （ 250VAC/125VDC ， 2A@250VAC/2A@30VDC） ，防护等级达到 IP40 ，工作温度-40～85℃ , 采用工业隔离型电源供电（100~240V）。 |
| TNM4000-TP28HH4G8G24T | 28 口标准 19 英寸 1U 机架式三层工业交换机，16 个 10/100/1000BaseT 电口 + 8个 100/1000Base(X/T) Combo 端口 + 4 个 1000BaseX SFP 插槽（不含 SFP 光模块 ） ， 1 个 CLI 管 理 口 ， 1 个 继 电 器 端 口 （ 250VAC/125VDC ， 2A@250VAC/2A@30VDC） ，防护等级达到 IP40 ，工作温度-40～85℃ , 采用工业隔离型电源供电（100~240V）。电话 ：86-21-58330762 传真 ：86-21-58330763 |
