储能电站的BMS电池管理系统，是保障电池安全运行的“大脑”。BMS一旦断联，轻则数据丢失、充放电失控，重则引发电池热失控等安全事故。因此，BMS系统的通信网络，容不得半点闪失。在河北特变故城储能项目中，MRD子午线工业交换机凭借扎实的工业级设计与双环网冗余架构，为全站BMS系统构建了一条高可靠、低延时的数据通道。
一、项目概况

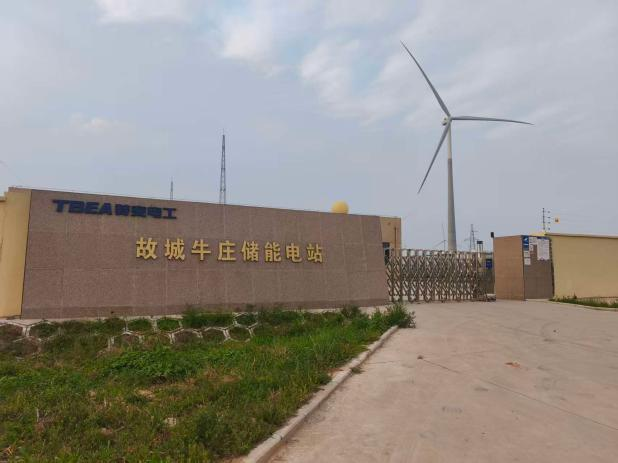

河北特变故城储能项目是衡水市重点电网侧独立储能示范工程，总规划容量200MW，一期15MW已并网投运，主要承担区域新能源消纳、电网调峰调压、供电安全保障等核心职能。

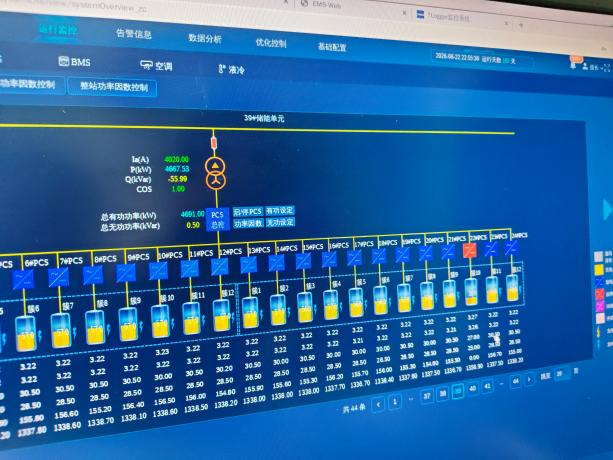

项目采用磷酸铁锂电化学储能架构，全站依托BMS电池管理系统实现电池簇运行参数采集、故障预警、安全管控与远程调度，是电站安全稳定运行的核心载体。

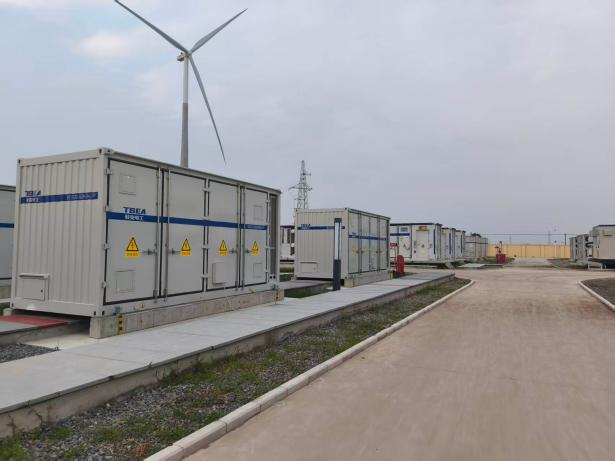

储能舱现场电磁干扰强、温差波动大、设备全天候不间断运行，对网络传输的稳定性、实时性与冗余性提出了极高要求。于是，项目团队选择MRD子午线工业交换机，搭建AB双环网冗余拓扑，彻底解决了传统网络单点故障、抗干扰弱、传输不稳定等问题，全方位保障BMS系统的可靠运行。
二、核心设备核心优势

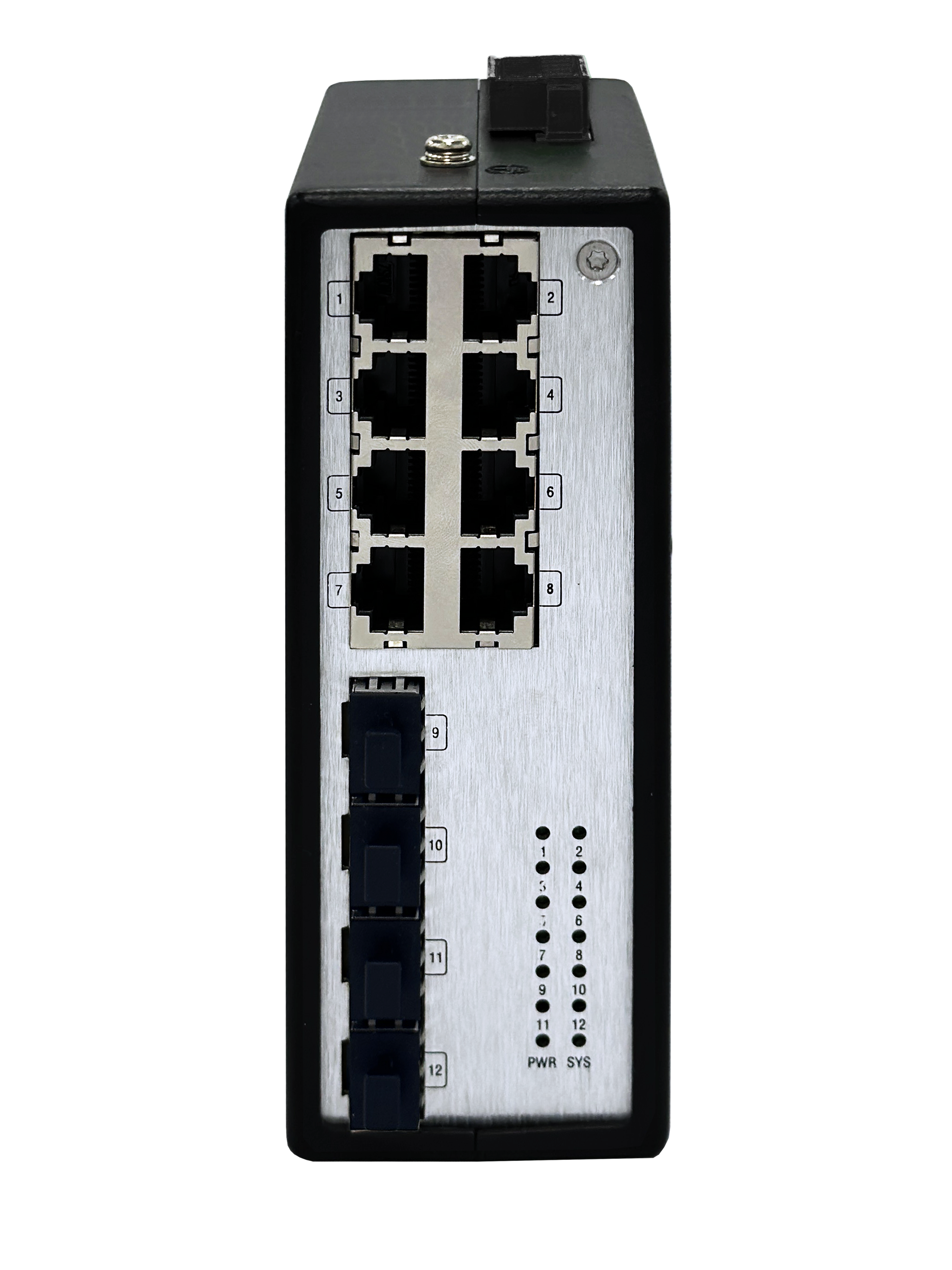

项目中采用MRD子午线SDS300 系列工业交换机，是专为电力储能及工业自动化高可靠场景研发的千兆工业交换机，具备4路千兆SFP光口与8路千兆电口，可灵活适配储能舱远距离光纤组网与近距离BMS终端接入。相较普通交换机，产品具备多重核心优势：
01工业级环境适配：
设备采用IP40铝合金防尘抗振壳体，无风扇静音散热设计，支持-40℃至+75℃超宽温运行，能从容应对储能舱冬夏极端温差工况，杜绝高温宕机、低温降速问题。同时支持DC 12V至60V宽电压双电源冗余输入，具备过载与反接保护，有效抵御现场电压波动，避免单电源故障导致网络断连。
02强电磁兼容能力：
依托高等级EMC电磁兼容设计与端口防雷防护，可有效抵消PCS变流器、高压设备产生的电磁干扰，保障BMS数据长期稳定传输。
03快速自愈冗余：
设备原生支持MRP、RSTP等环网冗余协议，是本项目AB双环网架构的核心基础，链路故障自愈时间≤20毫秒，远优于BMS系统数据超时阈值，实现故障无感知切换。同时兼容Modbus/TCP等主流工业协议，可与BMS终端无缝对接，支持VLAN隔离、端口风暴抑制、SNMP智能运维等功能，适配储能电站无人值守运维模式。
三、AB双环网拓扑应用设计
本项目采用AB双独立千兆环网热备拓扑，双环网物理隔离、互为备份，彻底摒弃了传统单环网的单点隐患。
A环网作为主链路，日常承载全站BMS实时数据采集与指令传输等核心业务；B环网为备用热备链路，实时同步数据、待机值守，不占用主环带宽。当A环网任意链路或交换机设备出现故障时，系统可在毫秒级内自动切换至B环网，全过程无数据丢失、无系统断连，确保电池状态监测、故障保护、充放电调控等核心功能持续有效。

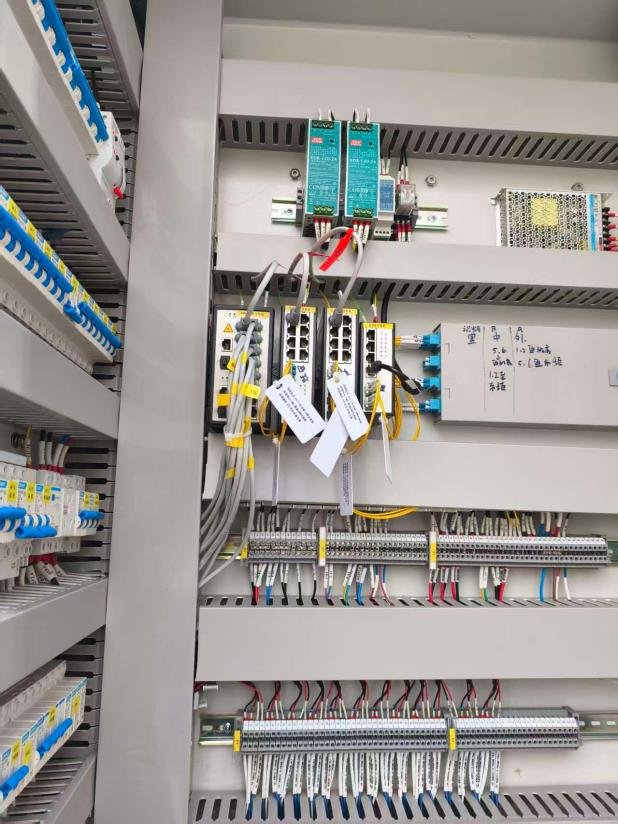

网络采用分层架构设计：终端层各储能舱BMS设备接入交换机千兆电口，汇聚层通过光口级联组建双环网络，最终汇聚至电站综控平台与电网调度网关。双环网架构不仅支持单环离线检修，可在电站不停机状态下完成设备运维，还能合理分流网络负载，大幅提升大数据量传输的稳定性。
总结
依托MRD工业交换机的扎实性能与双环网冗余架构，本方案精准解决了储能BMS组网的核心痛点：硬件层面极致适配现场恶劣工况，长期运行稳定可靠；网络层面双环冗余彻底消除单点故障，保障BMS系统99.99%以上在线率；业务层面实现数据低延时传输、网络安全隔离与故障智能溯源，有效规避电池热失控、数据异常等安全风险，充分满足电力储能行业标准与电网考核要求。
河北故城储能项目的成功实践，再次印证了上海博瀛作为国内工业通信领域的龙头企业，在电力储能垂直场景中深厚的技术积累与方案落地能力。MRD子午线以自主可控的技术方案与行业标杆级的品质标准，为国产替代在储能核心控制系统中的深入推进贡献了值得信赖的通信力量。
