MAC-M120-48——是为客户提供的高性价比、标准卡轨式安装、高效节能的开关电源。 MAC系列卡轨电源具有安全可靠、输出电压稳定性高、效率高、动态响应快、保护功能齐全、抗干扰性能卓越、体积小、重量轻、结构紧凑等特点，产品采用标准导轨式安装，为客户节省了空间。卡轨电源的主要应用于工业控制设备、通信系统、智能楼宇、数字信息化、机器人等领域。
本产品安规满足标准：EN60950、 UL61010、TUV、 CCC；EMC满足标准：GB/T 17626、 EN55032、 GB/T 9254、 EN61000
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？

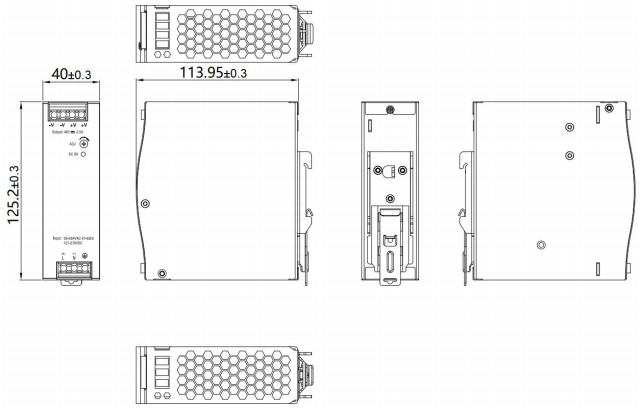

+| 深 | 113.95mm(±0.3) |
| 宽度 | 40mm(±0.3) |
| 高度 | 125.2mm(±0.3) |
| 净重 | ≤0.45kg |
| 工作温度 | -25℃ ~ +70℃ |
| 存储温度 | -25℃ ~ +70℃ |
| 工作湿度 | 5% ~ 95%(无冷凝) |
| 存储湿度 | 5% ~ 95%(无冷凝) |
| 输入电压范围1 | 90~264V AC |
| 输入电压范围2 | 127~370V DC |
| 额定输入电压 | 110VAC, 220VAC |
| 输入电压频率 | 47~63Hz |
| 待机功耗 | <2W@48V 空载，输入 230V AC, 25℃ |
| 输入熔断器（内置） | 5A 缓熔式熔断器 |
| 启动冲击电流 | ≤55A@230V AC, 25℃ 冷启 动 |
| 建议预备保险丝 | T5A/250V AC,5.08mm |
| 最大输入电流 | ≤2.6A ，Vin =90V AC |
| 输入过压保护 | / |
| 漏电流 | 3.5mA Max. @240V AC |
| 接线方式 | 接线端子螺钉联接 |
| 效率 | ≥89%, 48V2.5A@230V AC 25℃ |
| 额定输出电压 | 48V DC |
| 输出电压可调范围 | 48 ~ 55V DC |
| 输出电压范围 | ≤± 1% |
| 容性负载 | 1250 μF (最小值) |
| 额定输出电流 | 2.5A (最大输出电流2.5A) |
| 输出纹波及噪声 | ≤120mV p-p (20MHz限制带宽） |
| 上升时间 | ≤ 100ms 48V2.5A@115V AC @230V AC |
| 输出保持时间 | ≧16ms@230V AC, ≧10ms@115V AC |
| 额定输出功率 | 120W |
| 开机延迟时间 | ≤3.0s,115V AC ≤1.5s,230V AC |
| 电压调整率 | ±0.5% |
| 负载调整率 | ± 1% |
| 过冲幅度 | ≤± 5% (恢复时间≤1ms) , 带 宽20M Hz |
| 接线方式 | 接线端子螺钉联接 |
| 输出限流保护 | 2.75 ~ 5A |
| 防止电击的安全隔离保护 | 初次极隔离变压器 3000V AC交流 |
| 输出过压保护 | 56 ~ 60V 输出锁机 |
| 过温保护 | 外壳温度： >70℃, 输出锁机 |
| 输出短路保护 | 恒流或打嗝，故障解除自恢复 |
| 内置限流装置 | 5A 缓熔式熔断器 |
| 接线方式 | 接线端子，螺钉连接 |
| 端子接线回路数量 | 3 PIN (L/N/PE) |
| 导线规格 | 17～ 19 (AWG/kcmil) |
| 柔性导线横截面积 | 1 mm² |
| 硬性导线横截面积 | 1 ～6 mm² |
| 拧紧扭矩 | 0.5 Nm (最大) |
| 接线方式 | 接线端子，螺钉连接 |
| 端子接线回路数量 | 4 PIN (-48V/-48V/+48V/+48V) |
| 导线规格 | 14～ 18（AWG/kcmil） |
| 柔性导线横截面积 | 1 ～2.5 mm² |
| 硬性导线横截面积 | 1 ～6 mm² |
| 拧紧扭矩 | 0.5 Nm (最大) |
| 抗电强度 | EN 60950-1 |
| 泄漏电流 | EN 60950-1 |
| 绝缘电阻 | EN 60950-1 |
| 接地电阻 | EN 60950-1 |
| 电磁干扰 | EN 55032 CLASS A EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 EN 61000-3-2 CLASS A |
| 冲击测试 | IEC 60068-2-27 |
| 电磁抗扰 | — |
| 振动测试 | IEC 60068-2-6 |
| 谐波电流 | — |
