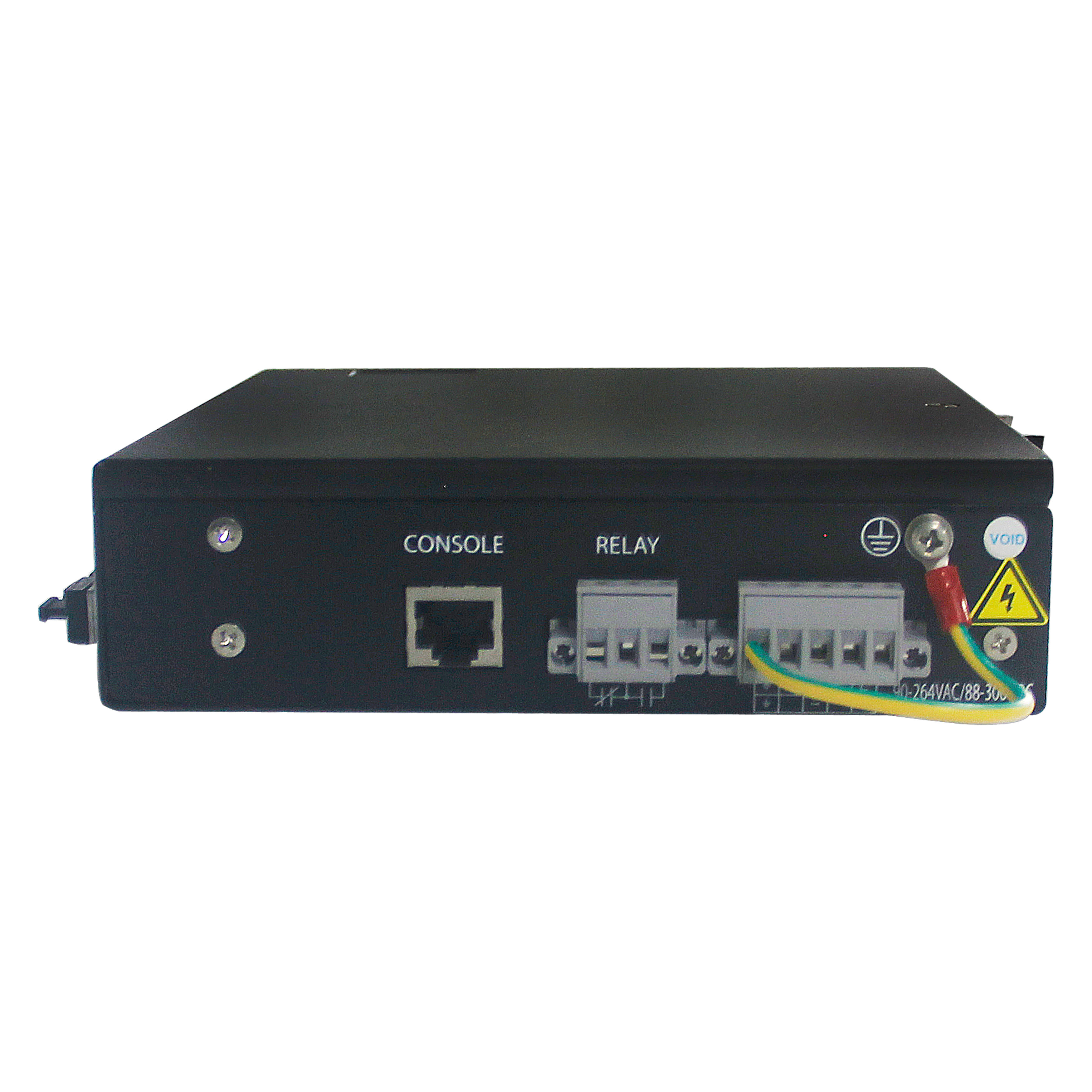

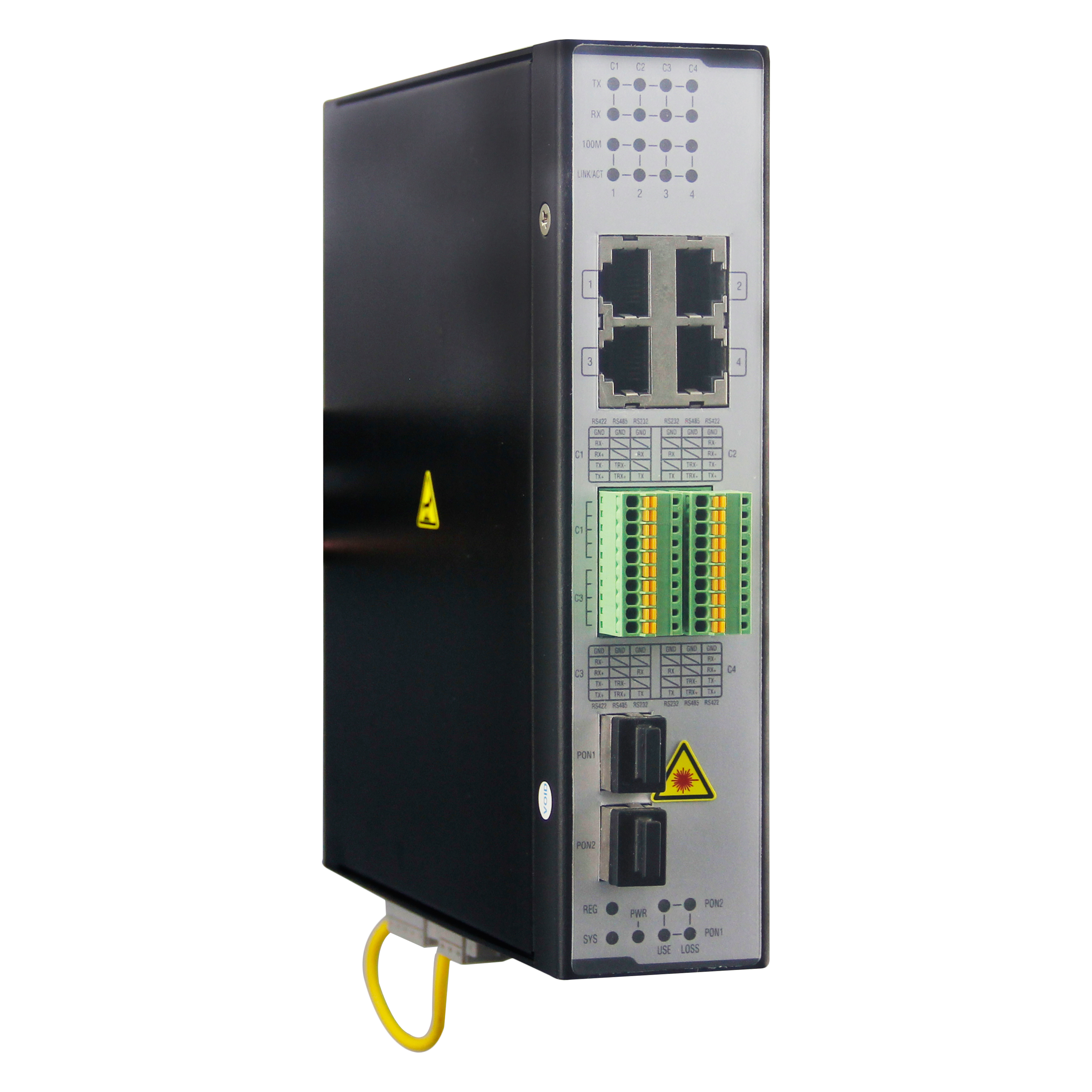

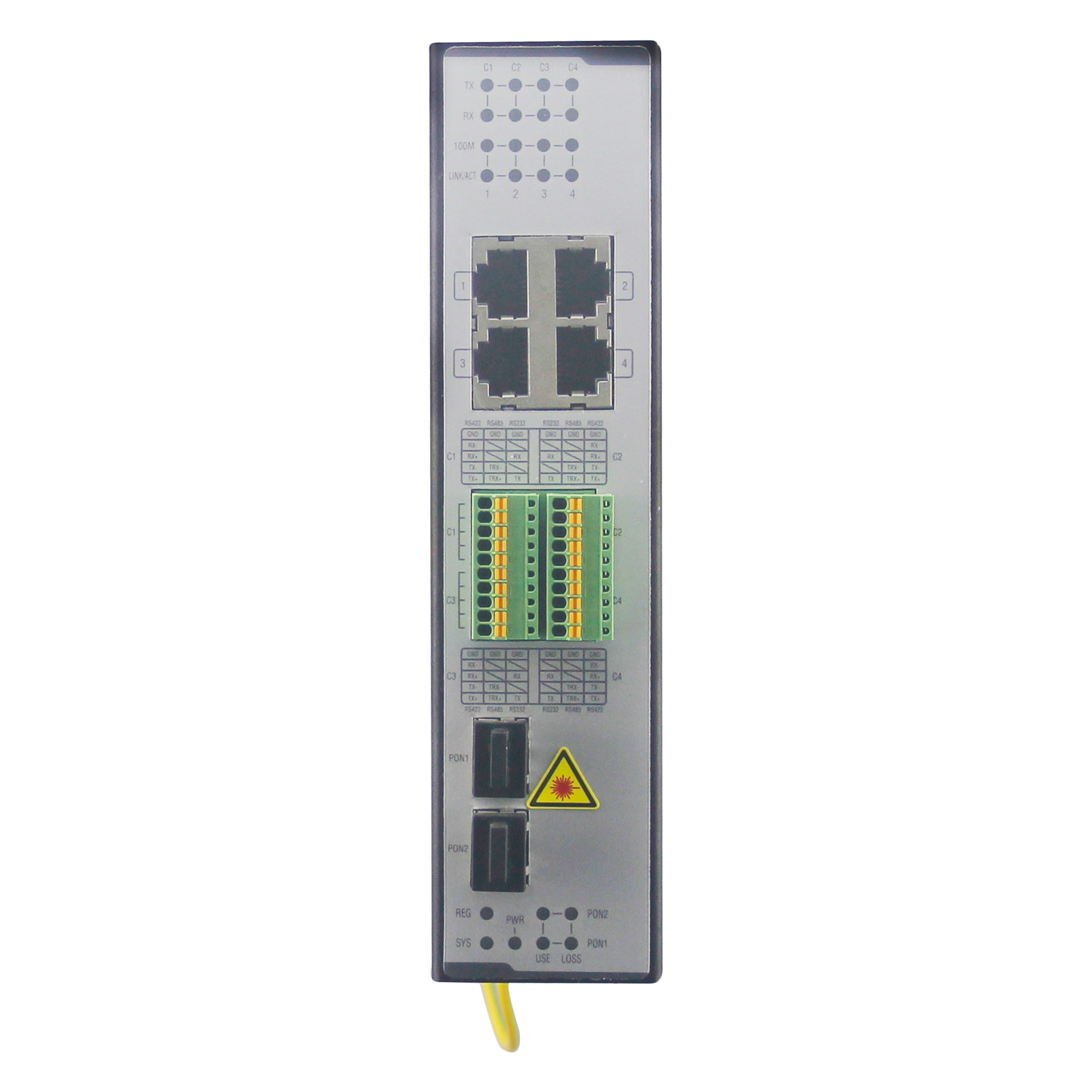

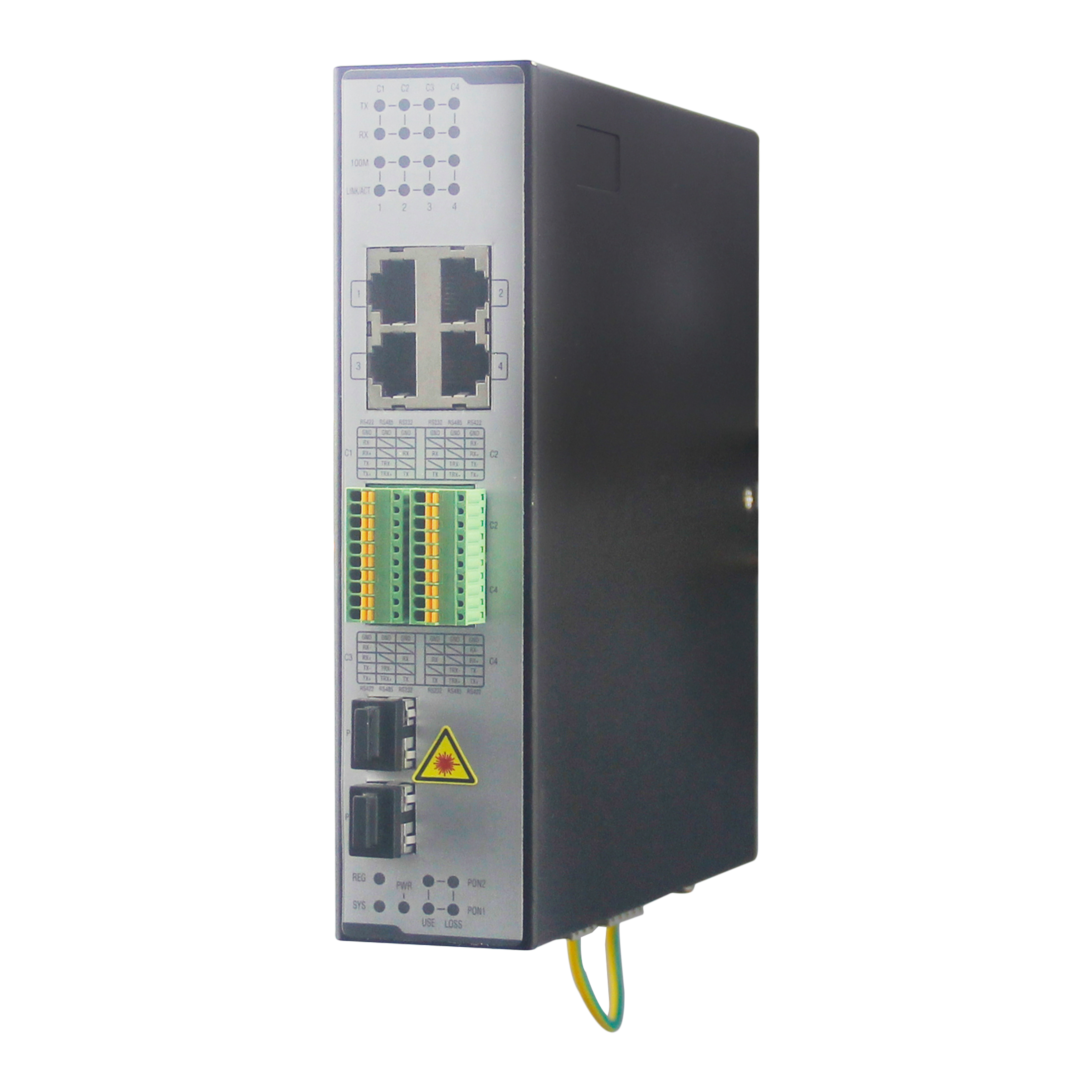

ATS2000工业ONU光网络单元
ATS2000工业级ONU设备是工业无源光网络的前端组成部分。ATS2000支持冗余EPON网络、百兆位网络及透明串口。 ATS2000上的双EPON端口可以实现1+1全光纤保护组网，切换时间小于10毫秒。该产品遵循IEEE802.3ah，满足《YD/T 1475 -2006接入网技术要求——基于以太网方式的无源光网络(EPON)》和《中国电信EPON 设备技术要求CTC2.1》中对于GEPON OUN设备的相关要求。同时，遵循电力行业的主要通信标准《基于以太网方式的无源光网络（EPON）系统》和电力行业工业级要求的相关规范。采用网络标准其开放性好、应用广泛，使用的是透明而统一的TCP/IP协议，以及标准化的OAM和SNMP管理。 MRD ATS2000系列ONU现已大规模应用于智能电网中配网自动化和用电信息采集。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+高性能工业级ONU光网络单元
双PON双MAC设计，单PON单MAC多样设计
支持“1+1”全保护倒换的高可靠性拓扑结构，倒换时间小于10毫秒
支持树形、链型手拉手、环形等多种网络拓扑结构
实现单纤双向高带宽业务承载，上下行可同时达到1.25Gbps
支持基于ITU-T Y.1291的QoS机制，包括标记优先级、队列调度、流量监管整形、拥塞抑制、缓存管理等
可针对不同的用户和业务规定不同的时延与抖动、保证带宽、最大带宽等SLA参数
支持DBA机制，对每个ONU上行带宽进行分配和限速
具备有效的隔离保障等安全机制，包括VLAN隔离、端口保护、 MAC地址绑定、 IP地址绑定、端口限速
支持队列、流控等技术，能够实现多业务融合
丰富的OAM及扩展OAM功能，包括配置、告警、性能监控、故障隔离和安全管理等
具备掉电报警继电器及临终遗言（Dying Gasp）远程告警功能
小体积低功耗， 电磁兼容性达到4级标准
防护等级达到IP40
| PON接口 | 传输速率： 1.25Gbps |
| 网络覆盖半径： 20公里 | |
| 光接口类型： SC/PC | |
| 光学物理条件： 1000 BASE-PX20+ | |
| 接收光灵敏度： ≤ -28dBm | |
| 安全性：ONU支持MAC地址认证机制 | |
| 支持光功率检测等DDMI功能 | |
| 串口 | 串口类型：支持RS232、 RS485全双工/半双工 |
| 最大端口数率：9600~38400bps | |
| 会话类型：支持TCP SERVER、TCP Client、 UDP | |
| 支持透传IEC60870-5-101/104、 IEC61850、 CDT、 DNP等多种电力通信规约 | |
| 告警端口 | 一路继电器报警输出（0.5A@125VAC或1A@30VDC） |
| 二层功能 | 基于端口的IEEE 802.1Q VLAN |
| 支持VLAN转换等功能 | |
| 支持STP功能 | |
| 支持端口镜像功能 | |
| 支持UNI端口流控功能 | |
| 支持IGMP Snooping | |
| 服务质量 | 背压式流控（半双工） 、 IEEE 802.3x流控（全双工） |
| IEEE 802.1p ，CoS | |
| WR、 SP和FIFO队列调度算法 | |
| 端口限速 | |
| 支持的业务流分类 | |
| 处理器 | 500MHz RISC处理器 |
| 交换技术 | 基于ASIC的平行存储转发 |
| 安全功能 | 支持接入设备容量限制、 MAC地址过滤功能 |
| 支持UNI接口之间安全隔离功能 | |
| 支持基于应用层协议端口号、 IP、源目的MAC、VLAN ID的数据流过滤功能 | |
| 支持广播、组播、未知单播的报文抑制功能 | |
| 支持UNI端口环路检测功能 | |
| 可靠性 | 支持双PON口“1+1”保护自动切换和恢复，切换和恢复时延<10ms |
| MTBF: ≥400,000小时 | |
| 管理配置 | CLI, SNMP, TELNET等多种管理方式 可通过TFTP进行软件升级 |
| 机械特性 | 安装： DIN卡轨 |
| 机箱尺寸（W×H×D） 42mm×170mm×156mm | |
| 防护等级IP40 | |
| 无风扇、铝合金机箱散热表面设计 | |
| 重量：0.75Kg | |
| 电源 | 支持DC12-36V、 DC36-72V、 DC18-60V、AC220V等供电 |
| 额定功耗 < 10W | |
| 环境指标 | 工作环境：温度-40℃ ~ 85℃ |
| 存储环境：温度-40℃ ~ 85℃ | |
| 相对湿度：湿度5% ～95%无冷凝 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2，等级4 IEC(EN)61000-4-3，等级4 IEC(EN)61000-4-4，等级4 |
| 产品安全 | CE IEC/EN60950-1 FCC Part 15 Subpart B Class A |
| 危险区域 | UL/cUL1604 Class 1 Div 2（认证中） |
| 交通行业 | JT/T817-2011； NEMA-TS2（认证中） |
| 轨道行业 | EN50121-4 |
| 电力行业 | IEC61850-3 IEEE1613（C37.90.x） |
| 工业控制行业 | UL/cUL61010（认证中） |
| 造船行业 | GL（认证中） |
| 型号 | 产品规格 |
| ATS2000-ALD2004 | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口。采用冗余双直流输入隔离型电源供电（18 ～36VDC）， 防护等级达到IP40。 |
| ATS2000-AFD2004 | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口。采用冗余双直流输入隔离型电源供电（36 ～72VDC）， 防护等级达到IP40。 |
| ATS2000-AHD2004 | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口。采用工业隔离型电源供电（100-240V）， 防护等级达到IP40。 |
| ATS2000-ALD1004 | 1个GEPON上联端口（SC接口） ，4个百兆电口。采用冗余双直流输入隔离型电源供电（18 ～36VDC）， 防护等级达到IP40。 |
| ATS2000-AFD1004 | 1个GEPON上联端口（SC接口） ，4个百兆电口。采用冗余双直流输入隔离型电源供电（36 ～72VDC）， 防护等级达到IP40。 |
| ATS2000-AHD1004 | 1个GEPON上联端口（SC接口） ，4个百兆电口。采用工业隔离型电源供电（100- 240V）， 防护等级达到IP40。 |
| ATS2000-ALD2004S | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用冗余双直流输入隔离型电源供电（18 ～36VDC）， 防护等级达到IP40。 |
| ATS2000-AFD2004S | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）采用冗余双直流输入隔离型电源供电（36 ～72VDC）， 防护等级达到IP40。 |
| ATS2000-AHD2004S | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用工业隔离型电源供电（100-240V）， 防护等级达到IP40。 |
| ATS2000-ALD1004S | 1个GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用冗余双直流输入隔离型电源供电（18 ～36VDC）， 防护等级达到IP40。 |
| ATS2000-AFD1004S | 1个GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用冗余双直流输入隔离型电源供电（36 ～72VDC）， 防护等级达到IP40。 |
| ATS2000-AHD1004S | 1个GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用工业隔离型电源供电（100-240V）， 防护等级达到IP40。 |
| ATS2000-BWD2004S | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用冗余双直流输入隔离型电源供电（18 ～60VDC）。防护等级达到IP40。 |
| ATS2000-BHD2004S | 2个支持1+1冗余的GEPON上联端口（SC接口） ，4个百兆电口+4个串行接口（RS232或RS485）。采用工业隔离型电源供电（90 ～264VAC/88 ～300VDC）。防护等级达到IP40。ATS2000工业ONU光网络单元PON模块规格MRD-EPON-GLX+工业级OLT SFP光模块（1分32传20Km； 1分64传10Km； SC；TX1490nm； RX1310nm； 1.25G，温度范围： -40~85°C）工规电源线规格 |
| PCORDAC-CN-15 | 1.5米三芯交流电源线， 国标插头， 6A额定电流 |
| PCORDDC-CN-15 | 1.5米三芯直流电源线， 200W额定功率 |
