EtherCAT（以太网控制自动化技术）是一个开放架构，是以以太网为基础的现场总线系统。MTX 系列 EtherCAT 卡轨从站控制器可提供 3 个或 6 个 RJ45 的以太网端口供设备连接网络，一进多出，将输入的以太网灵活的中继到多个目标设备端口。10/100Mbit/s 的传输速度及其工业结构设计 ，可广泛应用于自动化和办公网络。MTX 系列 EtherCAT 卡轨从站控制器组网灵活，支持几乎任何拓扑，如线形、树形或星形。设备的 IN 端口是网络的输入端口，可以在 OUTx端口上连接更多的 EtherCAT 从站模块
MTX 系列 EtherCAT 卡轨从站控制器采用 12/24/48VDC 和 24VAC 单电源输入，卡轨安装方式，并通过 EMI / EMC高等级测试。广泛应用于自动化装配、机器人、机床、包装机械、印刷机、冲压机、半导体制造、隧道控制与楼宇控制等多个行业。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+采用工业级芯片
支持 DC 分布时钟功能 ，实现 ns 精度的同步
站点间距离最长可达 100 米（100BaseT）
通过 EtherCAT 一致性测试
体积小 ，易于安装
一体化压铸铝合金或钣金外壳 ，EMC 3 级
支持 12/24/48VDC 和 24VAC 输入
IP30 或 IP40 防护等级
网管拓扑图分域管理 ，提升故障定位效率、降低损失
使广泛的分布式应用收益良多 ，可以是树形、星形、环形等各种结构 ，最多可支持 65535 个从节点
无风扇 ，-40°C 到+75°C 或-10°C 到+60°C(IP40)工作温度
| MTX100-T3K0003/T3K0003L | 1 个节点 |
| MTX110-T6R0006/T6R0006L | 4 个节点 |
| 连接 | 1 个可拆卸的 2-PIN 端子 |
| 输入电压 | 12/24/48VDC & 24VAC |
| 工作电压 | 9.6 ~ 60VDC & 18 ~ 30VAC |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 功耗 | <5W |
| 安装方式 | 卡轨安装 |
| 外壳 | 压铸铝合金/钣金外壳 |
| 防护等级 | IP40（钣金外壳） IP30（压铸铝合金外壳） |

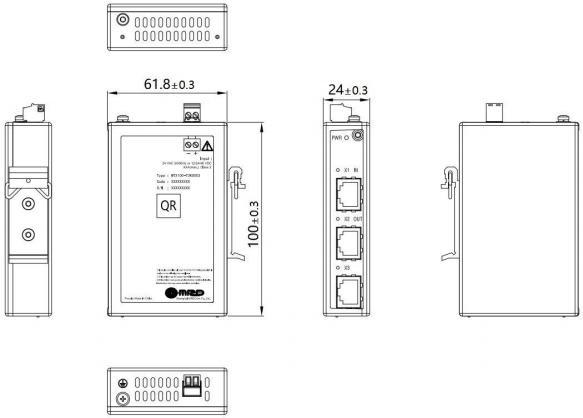

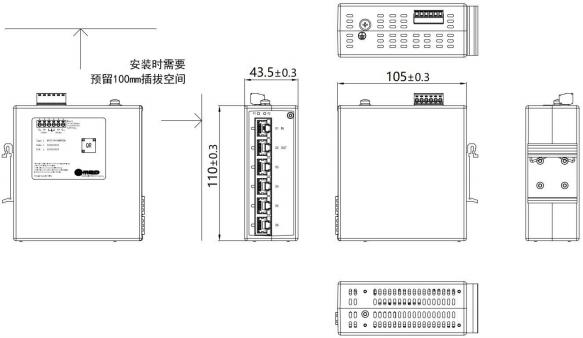

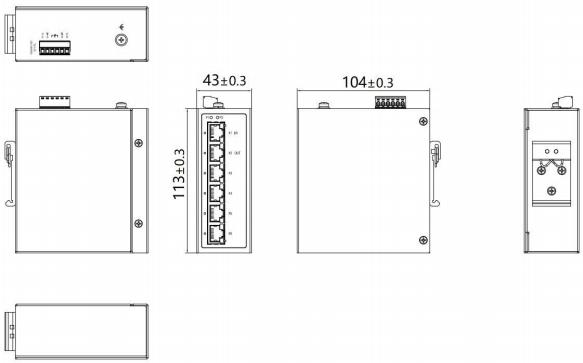

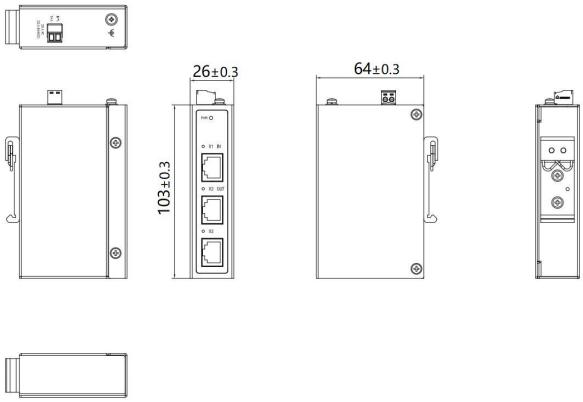

| 产品尺寸（W× H × D） | 24mm x 100mm x 61.8mm （MTX100-T3K0003） 26mm x 103mm x 64mm (MTX100-T3K0003L) 43.5mm x 110mm x 105mm (MTX110-T6R0006) 43mm x 113mm x 104mm (MTX110-T6R0006L) |
| 重量 | ≤0.26KG |
| 存储温度 | ‐40°C ~ 85°C |
| 运行温度 | ‐40°C ~ 75°C (IP30) ‐10°C ~ 60°C (IP40) |
| 湿度 | 5% ~ 95% (无冷凝) |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A IEC/EN/UL 60950-1 |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 3 IEC(EN)61000-4-4 ，等级 4 IEC(EN)61000-4-5 ，等级 3 IEC(EN)61000-4-6 ，等级 3 IEC(EN)61000-4-8 ，等级 5 IEC(EN)61000-4-11 ，等级 3 |
| 产品安全 | CE.CB.IEC.IECEE CFR 47 FCC Part 15 Subpart B C lass A |
| 危险区域 | UL121201 Class 1 Div 2 (认证中) |
| 通用行业 | EN61000-6-2 (认证中) EN61000-6-4 (认证中) |
| 工控行业 | UL/cUL61010 (认证中) EN61000-6-2 (认证中) EN61000-6-4 (认证中) EN61131-2 (认证中) |
| 交通行业 | NEMA TS2 (认证中) |
| EMC | EN55032; EN55024; EN61000-3-2; EN61000-3-3 |
| 型号 | 产品规格 |
| MTX100-T3K0003 | MTX 系列 3 口 EtherCAT 卡轨从站控制器 ，压铸铝合金外壳。支持 3 个百兆 RJ45端口（1 进 2 出）。IP30 防护等级 ，工作温度-40°C~ +75°C。12/24/48 VDC（9.6~60VDC）& 24VAC (18~30 VAC) 电源输入（仅连接 2 类电源）。 |
| MTX100-T3K0003L | MTX 系列 3 口 EtherCAT 卡轨从站控制器，钣金外壳。支持 3 个百兆 RJ45 端口（1进 2 出）。IP40 防护等级，工作温度-10°C~ +60°C。12/24/48 VDC（9.6~60VDC） & 24VAC (18~30 VAC) 电源输入（仅连接 2 类电源）。 |
| MTX110-T6R0006 | MTX 系列 6 口 EtherCAT 卡轨从站控制器 ，压铸铝合金外壳。支持 6 个百兆 RJ45端口（1 进 5 出）。IP30 防护等级 ，工作温度-40°C~ +75°C。12/24/48 VDC（9.6~60VDC）& 24VAC (18~30 VAC) 电源输入（仅连接 2 类电源）。 |
| MTX110-T6R0006L | MTX 系列 6 口 EtherCAT 卡轨从站控制器，钣金外壳。支持 6 个百兆 RJ45 端口（1进 5 出）。IP40 防护等级，工作温度-10°C~ +60°C。12/24/48 VDC（9.6~60VDC） & 24VAC (18~30 VAC) 电源输入（仅连接 2 类电源）。,电话 ：86-21-58330762 传真 ：86-21-58330763 |
