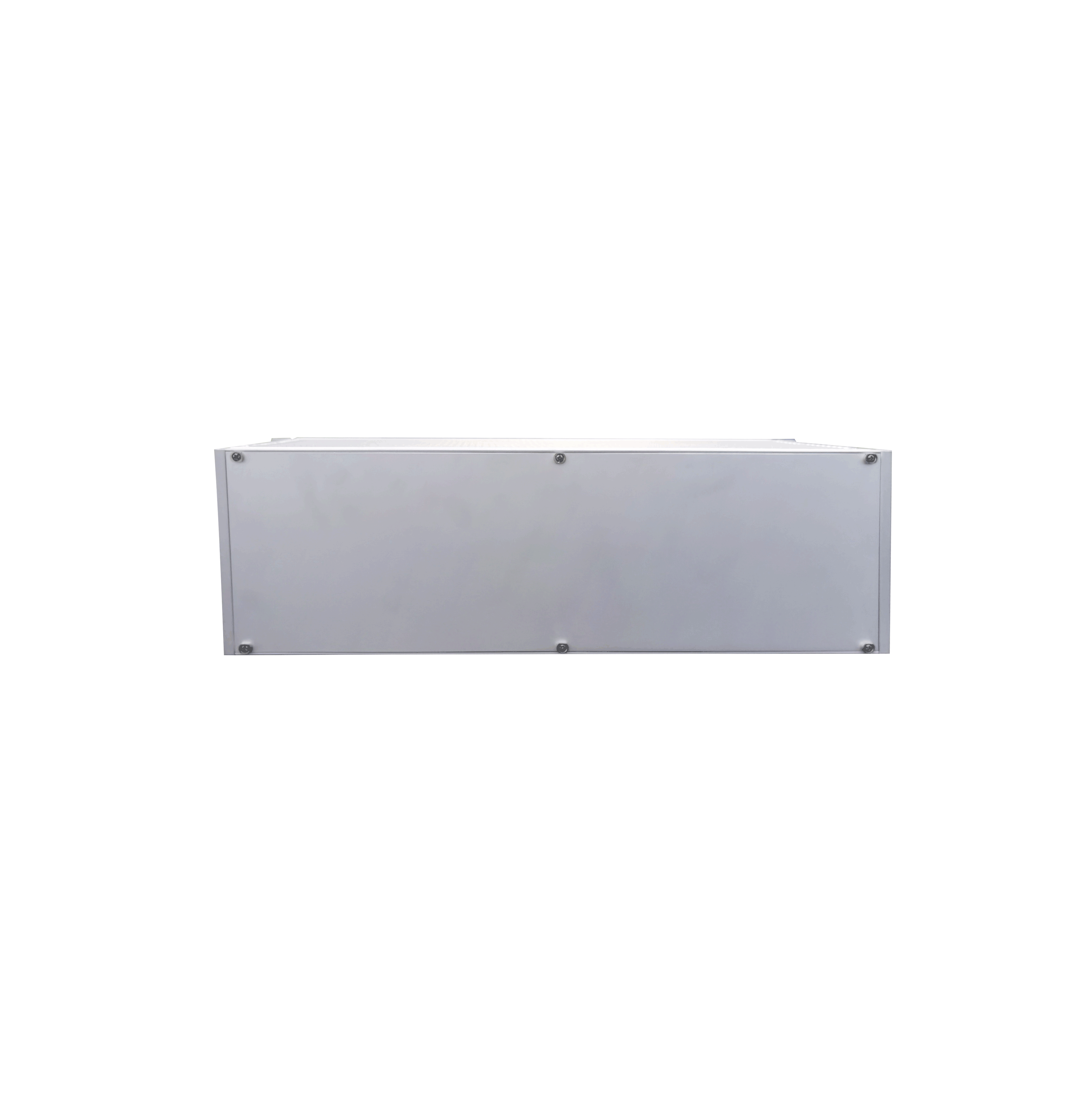

中车标准化ETBN/ECN车载交换机

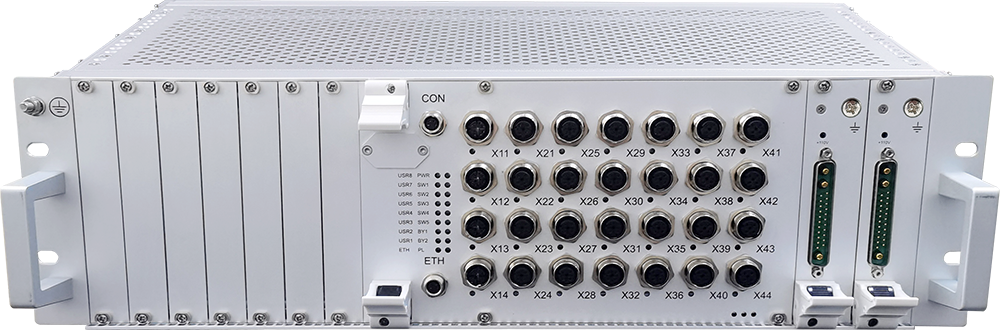

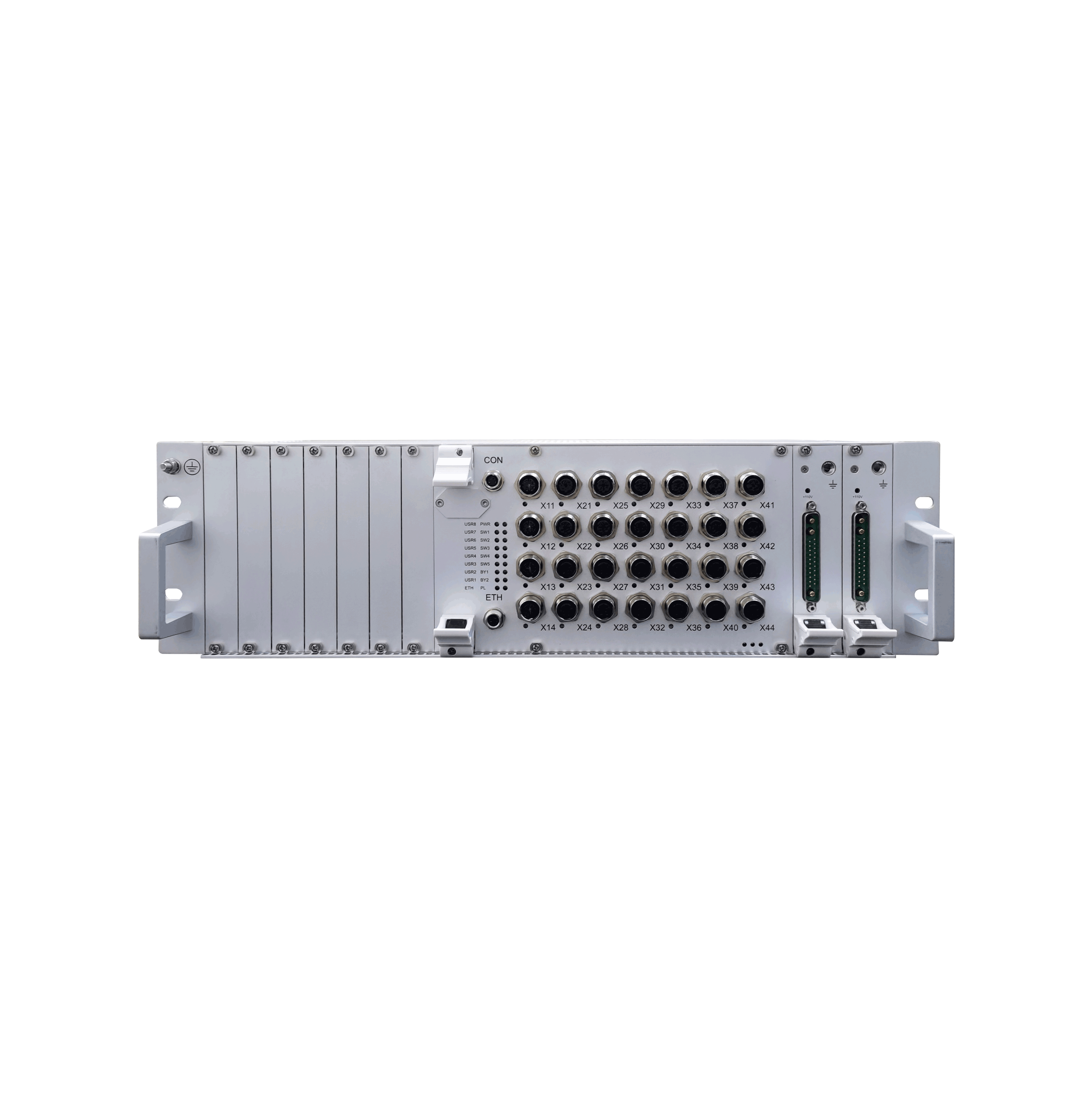

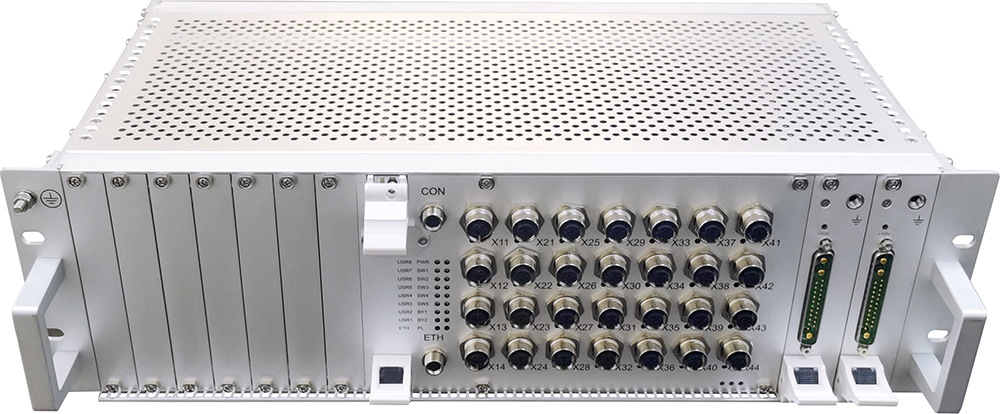

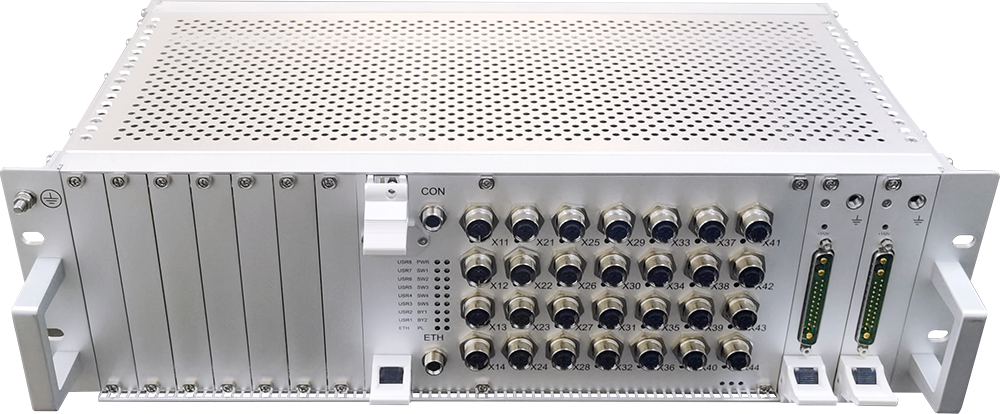

中车标准化ETBN/ECN车载交换机是系列化标准地铁列车项目旅客信息系统客室交换机和司机室交换机，采用标准19英寸3U机架式机箱，所有接口均从前面板引出，便于车辆标准机柜安装和维修。每个机箱包含2个相同平台的交换机模块，双交换机模块独立，单独拆卸其中一块，不影响另一块的使用。每个交换机可提供24个百兆D-code端口和4个千兆X-code端口或16个百兆D-code端口和4个千兆X-code端口，千兆电口支持BYPASS功能，防止供电故障导致的通信中断。双版本区间升级时断电不影响交换机使用。
中车标准化ETBN/ECN车载交换机符合IEC61375-2-5及IEC61375-2-3标准，能够提供TTDP(Train Topology Discovery Protocol)、TTDB(Train Topology Database)、 ECSP(ETB Control Service Provider)及TRDP(Train Real-time data pro- tocol)等功能，从而实现终端设备的IP地址自动分配、路由学习、拓扑学习、列车拓扑确认/修改、数据库查询等。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+符合IEC61375-2-5及IEC61375-2-3标准
交换机启动时间小于1min
支持故障旁路（Bypass）功能，切换时间小于160ms
支持QoS，允许实时流量分类和优先级
支持LLDP，可实现自动拓扑发现，便于可视化管理
支持接口报文收发包情况的概要统计和端口速率统计
支持环路检测功能，主节点支持动态选举， 防止误操作导致网络环路并进一步导致网络风暴
支持文件管理、日志管理、端口统计、 802.1Q Vlan
支持端口镜像，端口过滤，实现基于MAC地址的数据帧过滤功能
支持端口聚合、带宽管理、流控、端口隔离、静态组播、 IGMP-Snooping等
支持链路聚合
支持日志故障掉电存储和导出
支持RTC功能， 断电后时钟保持
PCB采用三防处理
工作温度-40 ～85度
平均无故障工作时间超过45万小时
工业级交换机
中车标准化ETBN/ECN车载交换机
IEEE 802.3 CSMA/CD method and physical Layer
specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.3ab 基于UTP的半双工链路的以太网
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.1x Authentication 身份验证
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 904 Exterior Gateway Protocol Formal Specifica- tion 外部网关协议
RFC 1027 Using ARP to Implement Transparent Sub- net Gateways 代理ARP
RFC 1058 RIP 路由信息协议
RFC 1059, 1119 NTPv1/2 网络时间协议v1和v2
RFC 1112 IGMP IP多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径MTU发现
RFC 1256 ICMP Router discovery protocol ICMP路由器发现报文
RFC 1267 A Border Gateway Protocol 3 (BGP-3) 边界网关协议
RFC 1388 RIP Version 2 Carrying Additional Infor- mation 路由信息协议v2
RFC 1587 OSPF NSSA 最短路径优先路由协议
RFC 1765 OSPF Database Overflow OSPF数据库溢出
RFC 1812 Requirements for IP Version 4 Routers IPv4路由器要求
RFC 1994 PPP Challenge Handshake Authentica- tion Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP服务器
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议v2
RFC 2328 OSPF V2 最短路径优先路由协议v2
RFC 2338 VRRP 虚拟路由器冗余协议
RFC 2362 PIM-SM/DM 稀疏/密集模式独立组播协议
RFC 2370 The OSPF Opaque LSA Option OSPF协议LSA选项
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Func- tions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial in User Ser- vice (RADIUS) 远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP监听
SNMPv1/v2c/v3 简单网络管理协议
TTDP Train Topology Discovery Protocol 列车拓扑发现协议
TTDB Train Topology Database 列车拓扑数据库
ECSP ETB Control Service Provider ETB控制服务提供方
TRDP Train Real-time data protocol 列车实时数据协议
工业级交换机
中车标准化ETBN/ECN车载交换机
交换性能
背板带宽：
68Gbps
传输方式：
存储转发
MAC地址表：
16K
缓存：
≥4Mbit
交换速率：
148 ，800pps/百兆口； 1 ，488 ，000pps/千兆口
| 管理方式 | 浏览器， 串口， STD-17 MIB-II， STD-58 SMIv2， STD-59 RMON， STD-62 SNMPv3， SNMPv2c， SNMPv1， RFC2668 MAU， RFC2925 Ping MIB， MRD Private MIBs ，TELNET |
| 诊断方式 | 指示灯， 日志文件，继电器， RMON ，端口镜像，TRAP |
| 冗余功能 | STP， RSTP， MSTP，端口汇聚 |
| 时间同步 | SNTP |
| 其他 | 4K VLANS， IPv4/IPv6 multicast，风暴控制，支持 Jumbo Frame |
| 输入电压 | 110VDC（77-137.5VDC） ，支持防反接功能 |
| 产品尺寸 | 441.8mm×132.5mm×230mm |
| 防护等级 | IP20 |
| 平均无故障工作时间（MTBF） | 大于45万小时 温度特性 |
| 存储温度 | -40℃ ~ 85℃ |
| 工作温度 | -40℃ ~ 85℃ |
| 相对湿度 | 5% ~ 95%，无冷凝 |
| 振动冲击 | IEC 61373 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合IPC标准 工业级交换机 中车标准化ETBN/ECN车载交换机 |
| 电磁兼容 | IEC(EN)61000-4-2， 3级 IEC(EN)61000-4-4， 3级 IEC(EN)61000-4-5， 3级 IEC(EN)61000-4-6， 3级 IEC(EN)61000-4-8， 5级 IEC61000-4-29， B级 |
| 轨道行业 | EN 50121； EN50155 |
| 高温试验 | IEC 60068-2-2 |
| 低温试验 | IEC 60068-2-1 |
| 交变湿热试验 | IEC 60068-2-30 |
| 绝缘试验 | EN 50155-13.4.9 |
| 耐压试验 | EN 50155-13.4.9 |
| 电源性能试验 | EN 50155 |
| 盐雾试验 | EN 50155 |
| 防火及安全 | EN45545； EN50153 工业级交换机 中车标准化ETBN/ECN车载交换机 |
| 型号 | 产品规格 |
| TCC4100-CRECNL3 | 中车标准化3U机架式ETBN/ECN三层ECNN-A交换机， 24个百兆D-code端口和4个千兆X-code具备BYPASS端口，冗余热插拔双电源，满足中车ETBN组网要求。 |
| TCC4100-CRECNL2 | 中车标准化3U机架式ETBN/ECN二层ECNN-B交换机， 内置双交换模块，每个模块含16个百兆D-code端口和4个千兆X-code具备BYPASS端口，冗余热插拔双电源，满足中车ETBN组网要求。 |
