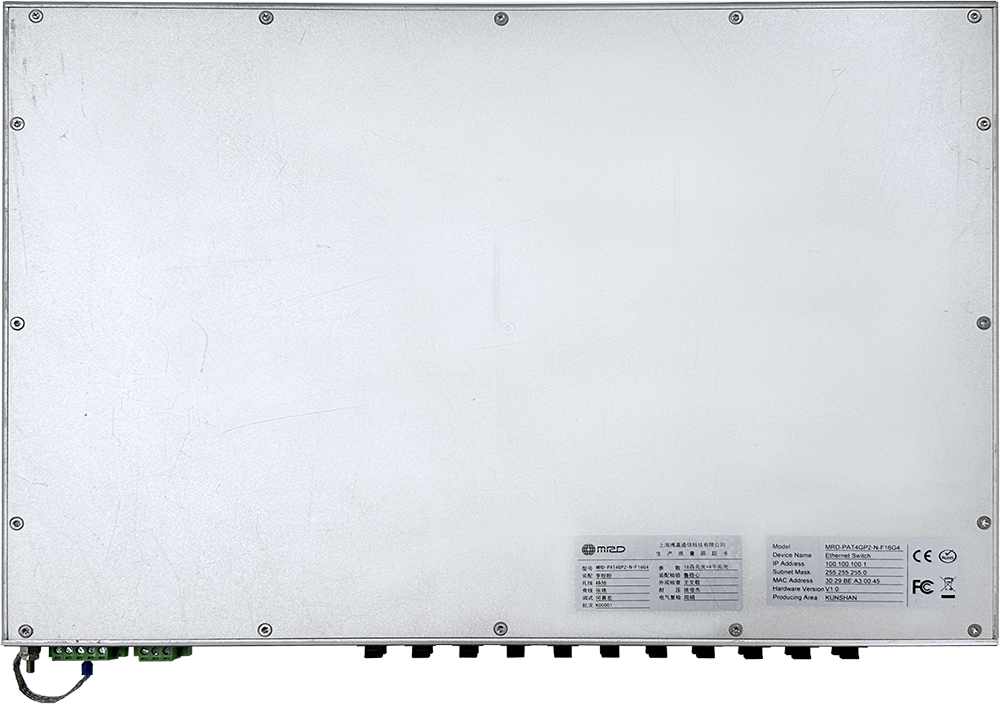

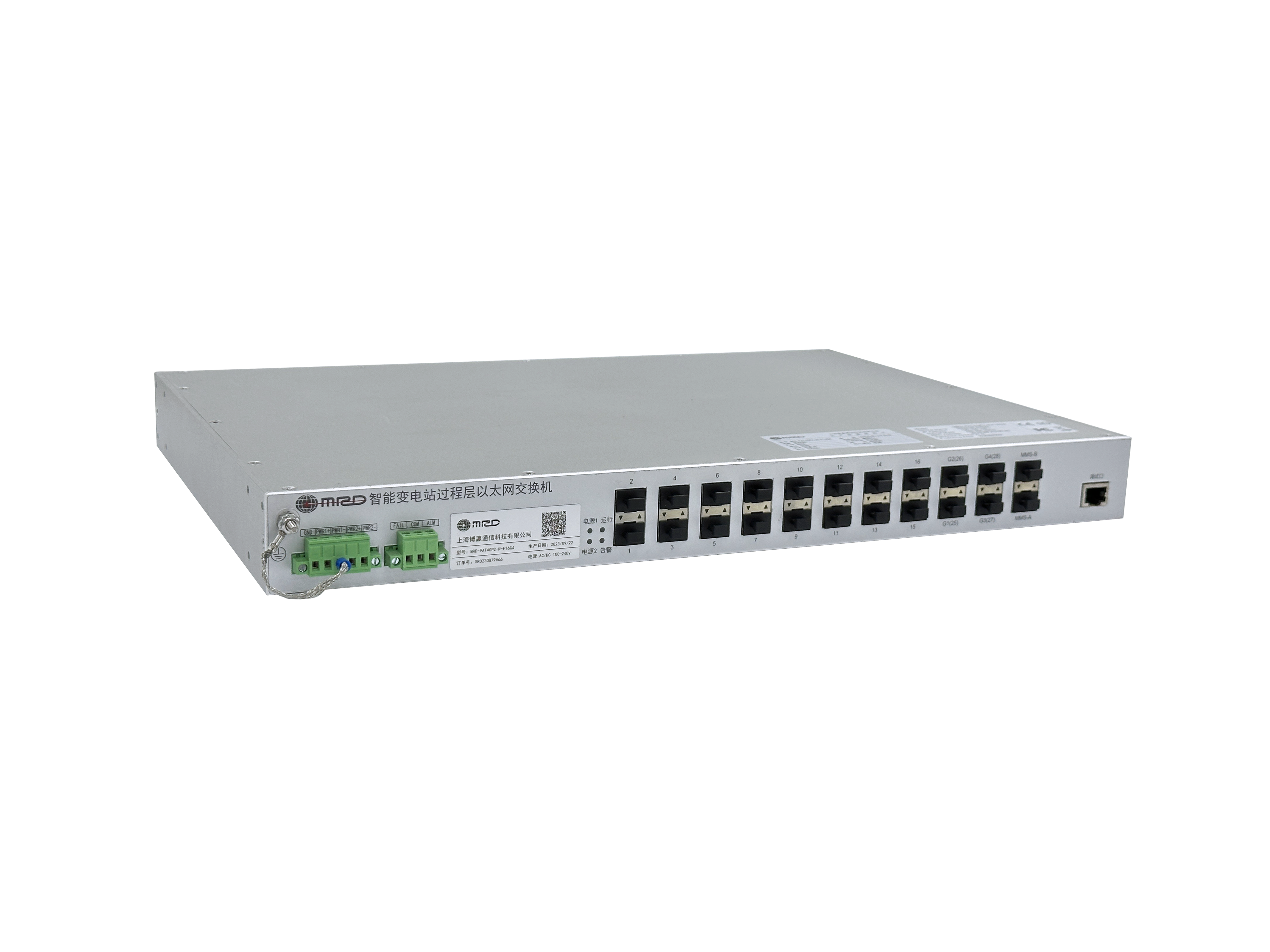

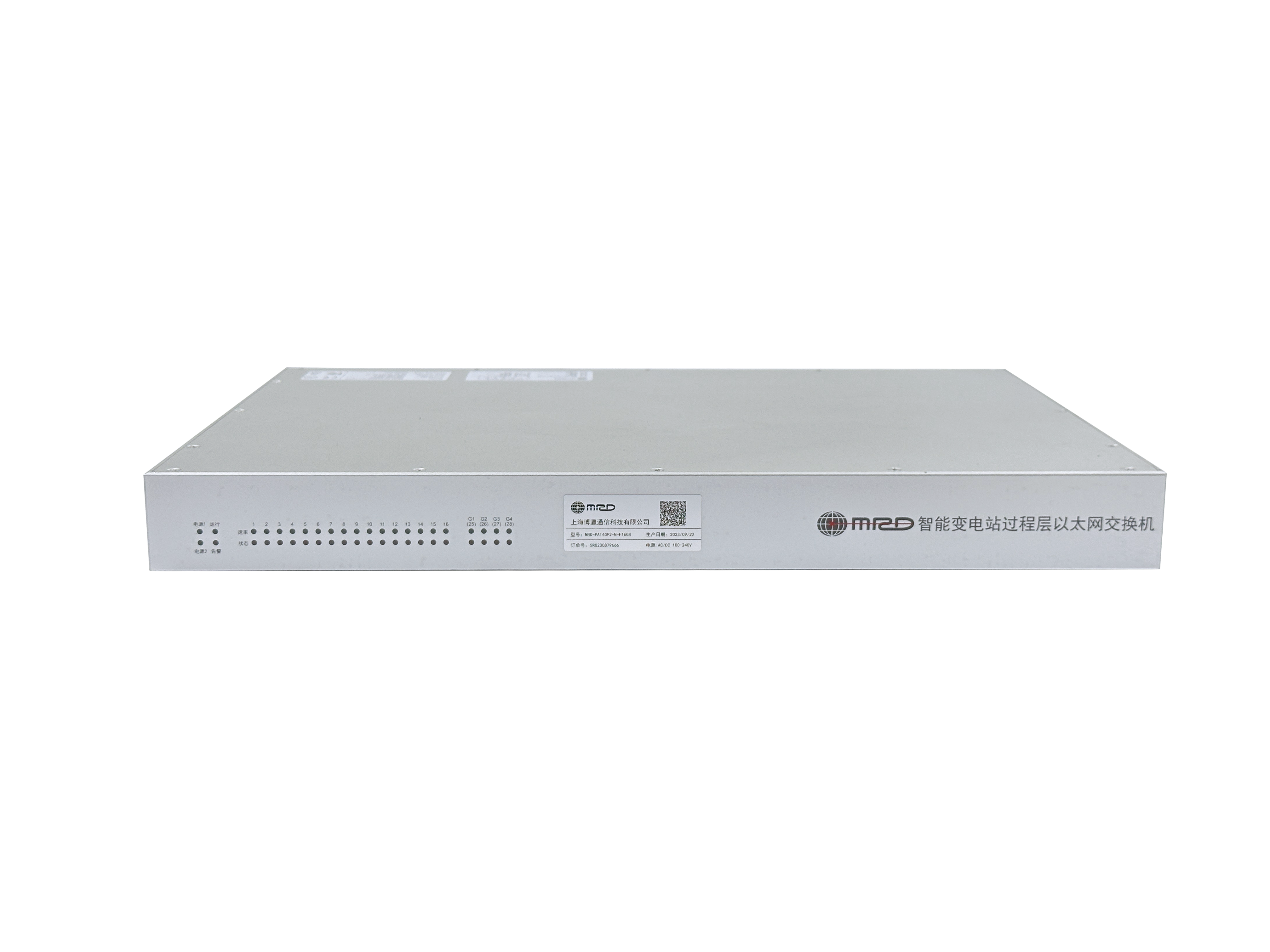

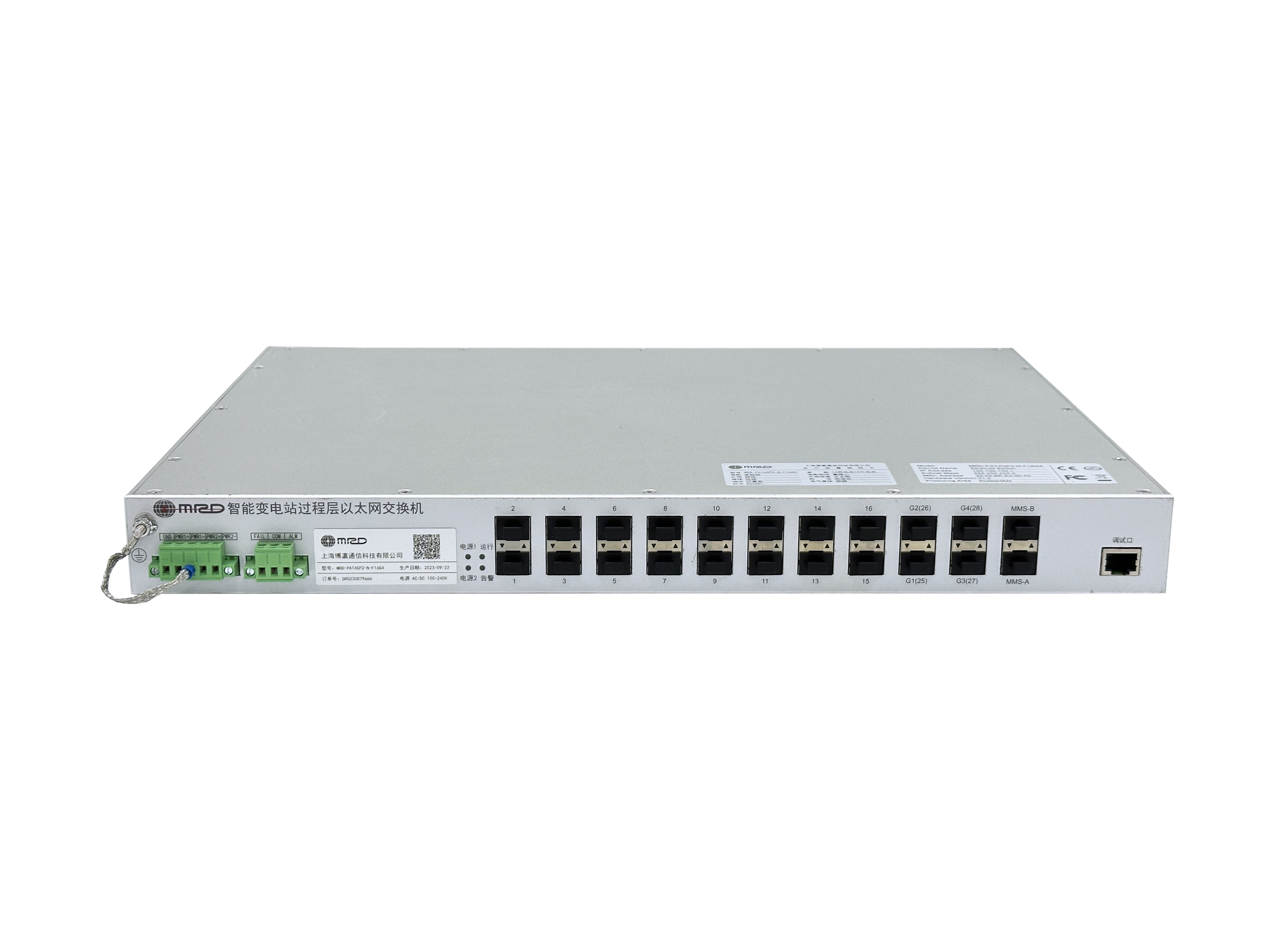

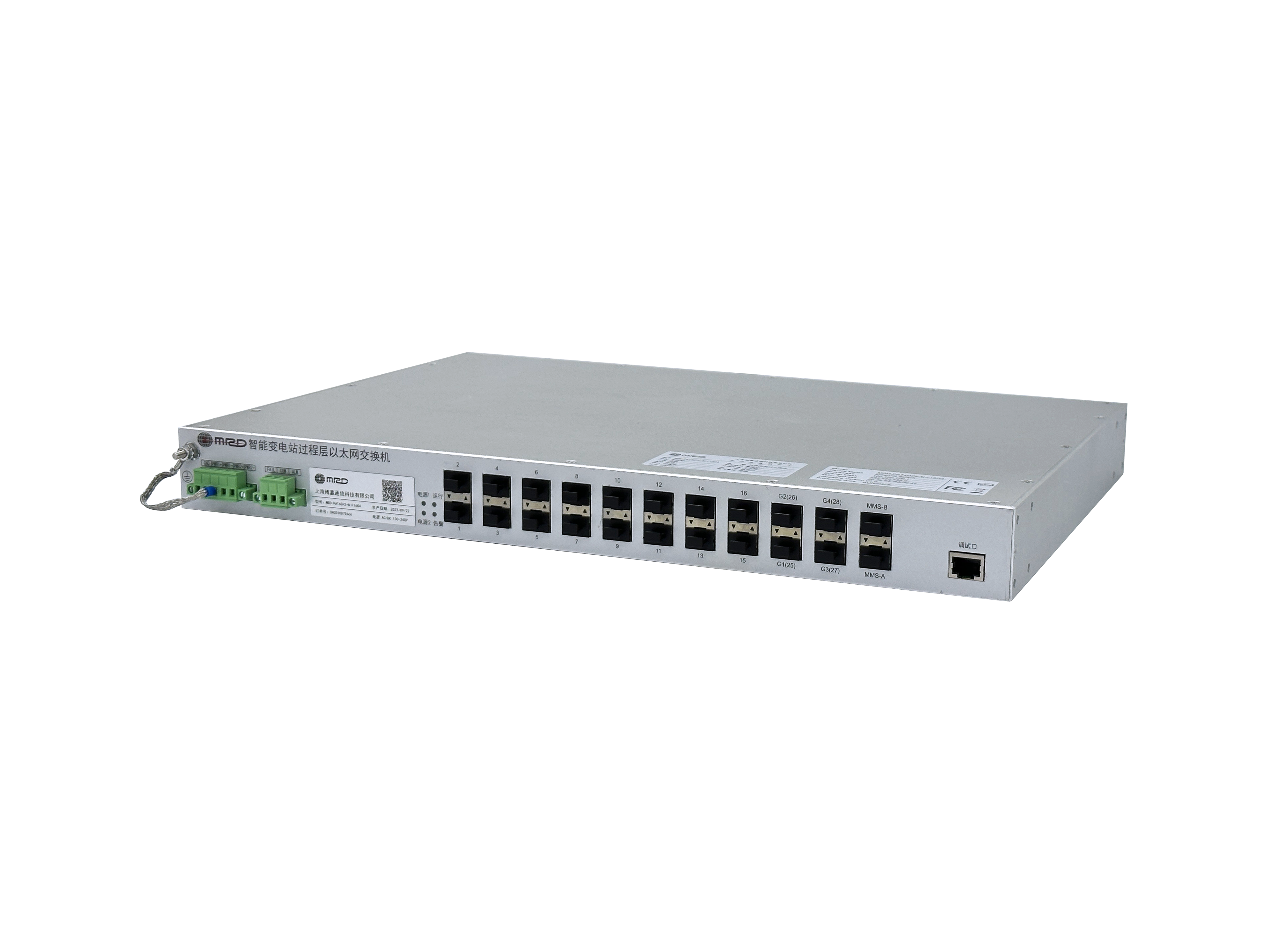

爱国者 PAT 系列自主可控双 100 电力工业交换机是上海博瀛通信科技有限公司在国产核心处理器芯片、国产交换芯片、国产物理层芯片及国产操作系统及国产软件的基础上自主研发的工业以太网交换机 ，实现从底层物理层到核心软件层的安全自主可控。爱国者 PAT 系列自主可控双 100 电力工业交换机国产化率达到双 100%（产品元器件种类 100%全国产（不包括台湾省） ，且产品元器件数量 100%全国产（不包括台湾省））。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+硬件核心处理器、交换芯片、物理层芯片等均采用国产芯片 ，并搭载国产知识产权的 Linux 操作系统
支持基于 MRD-Ring®技术的以太环网功能 ，节点自愈时间小于 5 毫秒 ，环网自愈时间小于 50 毫秒（典型值）
可支持任意两个端口组成自愈环网 ，并支持多个独立的自愈环
遵循 DL/T 860 (IEC 61850) 建模与通信方式
支持电力 SV 采样数据帧交换延时累加功能 ，准确度优于 200ns
支持针对 SV&GOOSE 报文的流量控制阈值设置
提供 MMS 通信端口 ，具备对时和状态信息上送功能
支持基于端口的单播 MAC 绑定功能
支持广播风暴控制功能 ，且默认开启风暴抑制功能
支持缺省修改电力报文（GOOSE、GSE、SV）优先级
支持 CSD 离线配置
提供数据包丢失保护机制 ，能够从网络故障中快速恢复
支持多种组播协议及具备高度安全及防范性能
通过在第 2 层 QoS 功能中提供速率限制和流量整形 ，可在以太网服务中提供分级的带宽服务
提供针对 CPU 资源的静态及动态分配及限制功能 ，并能够对关键运行参数实现实时监控功能 ，包括 CPU 利用率、内存使用率、设备温度等
支持 CLI、Telnet、Web 多种管理方式以及基于 SNMPv1/v2c/v3 的网管软件
IP40 防护等级
采用冗余双电源输入设计
IEEE 802.3 CSMA/CD method and physical Layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.1x Authentication 身份验证
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理 ARP
RFC 1059,1119 NTPv1/2 网络时间协议 V1 和 V2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1866 HTML HTML 语言
RFC 1994 PPP Challenge Handshake Authentication Protocol (CHAP) 挑战握手验证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2474 DiffServ Precedence
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial User Service (RADIUS)远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP 中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP 监听
SNMPv3 简单网络管理协议 v3
交换性能
背板带宽：
136Gbps
处理器：
1.0G 双核
交换技术：
平行存储转发
MAC 地址表：
196K
包缓存区：
9MB
交换速率：
148,800 pps/百兆口；1,488,000 pps/千兆口
| 管理方式 | 浏览器，串口，STD-17 MIB-Il，STD-58 SMIv2，STD-59 RMON，STD-62 SNMPv3， SNMPv2c ，SNMPv1 ，RFC 2668 MAU ，RFC 2925 Ping MIB ，MRD Private MI Bs |
| 诊断方式 | 指示灯， 日志文件 ，继电器 ，RMON ，端口镜像 ，TRAP |
| 冗余功能 | MSTP ，RSTP ，端口汇聚 |
| 时间同步 | NTP ，SNTP |
| 其他 | IPv4/IPv6 multicast ，风暴控制 ，MC/BC 保护 ，支持 Jumbo Frame |
| 连接端子 | 1 个可拆卸的 5-pin 端子 |
| 输入电压 | 100 ~ 240VAC(50~60Hz) & 100 ~ 240VDC ，双输入 |
| 功耗 | ≤40W |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |

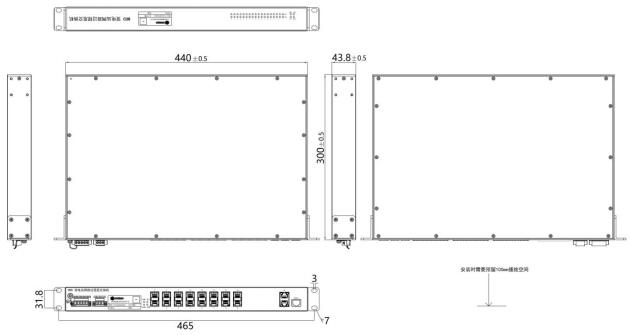

| 产品尺寸（W× H × D） | 440mm×43.8mm×300mm |
| 外壳 | 铝合金外壳 |
| 安装方式 | 机架式安装 |
| 防护等级 | IP40 |
| 重量 | ≤4.0kg |
| MTBF | ≥20,000H |
| 存储温度 | -40°C ~ +85°C |
| 运行温度 | -40°C ~ +70°C |
| 湿度 | 5% ~ 95% （无冷凝） |
| 振动 | GB/T 15153.2-2000 |
| 冲击 | GB/T 15153.2-2000 |
| 自由落体 | GB/T 15153.2-2000 |
| 电路板 | 符合 IPC 标准 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | GB/T 17626.2 ，4 级 GB/T 17626.3 ，3 级 GB/T 17626.4 ，4 级 GB/T 17626.5 ，4 级 GB/T 17626.6 ，3 级 GB/T 17626.8 ，5 级 GB/T 17626.9 ，5 级 GB/T 17626.10 ，5 级 GB/T 17626.18 ，3 级 GB/T 17626.16 ，4 级 GB/T 17626.29 ，0% ，100ms GB/T 17626.11 ，0% ，250 周期 Q/CSG 1204005.67.7-2014 |
| 型号 | 产品规格 |
| MRD-PAT4GP2-N-F16G4 | 机架式 20 口 1U 南网自主可控信创四统一交换机（具备延时累加），16 个 100BaseX SFP 插槽+4 个 100/1000BaseX SFP 插槽 ，1 个 CLI/MGT 一体化管理口 ，1 个继电器 ，双路 100-240V 供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4GP3-N-G16 | 机架式 16 口 1U 南网自主可控信创四统一交换机（具备延时累加） ，16 个100/1000BaseX SFP 插槽，1 个 CLI/MGT 一体化管理口，1 个继电器，双路 100-240V供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-Z-E24G4 | 机架式 28 口 1U 国网自主可控信创四统一交换机 ，24 个 10/100BaseT 电口+4 个 100/1000BaseX SFP 插槽，1 个 CLI/MGT 一体化管理口，1 个继电器，双路 100-240V供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-G-F16G4 | 机架式 20 口 1U 国网自主可控信创四统一交换机（无延时累加） ，16 个 100BaseX SFP 插槽+4 个 100/1000BaseX SFP 插槽 ，1 个 CLI/MGT 一体化管理口 ，1 个继电器 ，双路 100-240V 供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-G-G16 | 机架式 16 口 1U 国网自主可控信创四统一交换机（无延时累加） ，16 个100/1000BaseX SFP 插槽，1 个 CLI/MGT 一体化管理口，1 个继电器，双路 100-240V供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-Z-G24G4 | 机架式 28 口 1U 南网自主可控信创自动化交换机 ，24 个 10/100/1000BaseT 电口+4 个 100/1000BaseX SFP 插槽 ，1 个 CLI/MGT 一体化管理口 ，1 个继电器，双路100-240V 供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-Z-G16G4 | 机架式 20 口 1U 南网自主可控信创自动化交换机，2 个 10/100/1000BaseT 电口+2个 100/1000BaseX SFP 插槽+16 个 100/1000BaseX SFP 插槽 ，1 个 CLI/MGT 一体化管理口，1 个继电器，双路 100-240V 供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-Z-G16G2 | 机架式 18 口 1U 南网自主可控信创自动化交换机，2 个 10/100/1000BaseT 电口+16个 100/1000BaseX SFP 插槽 ，1 个 CLI/MGT 一体化管理口 ，1 个继电器 ，双路100-240V 供电输入。标配角铁、监控线缆和电源线。 |
| MRD-PAT4G-Z-F16G2 | 机架式 18 口 1U 南网自主可控信创自动化交换机，2 个 10/100/1000BaseT 电口+16个 100BaseX SFP 插槽，1 个 CLI/MGT 一体化管理口，1 个继电器，双路 100-240V供电输入。标配角铁、监控线缆和电源线。电话 ：86-21-58330762 传真 ：86-21-58330763 |
