PAT4000 全国产28 口全千兆网安型电力行业交换机，专为变电站自动化系统应用的恶劣环境下的网络应用而设计。支持 24 个千兆电口+4 个千兆百兆自适应 SFP 口 ，可为工业以太网连接提供经济的解决方案。
PAT4000 全国产28 口全千兆网安型电力行业交换机采用 100~240V 冗余双电源输入设计，机架式安装，设备采用坚固的铝合金外壳。支持多种管理功能 ，如 IGMP snooping ，IEEE 802.1QVLAN ，基于端口的 VLAN、QoS 和端口镜像等。PAT4000 全国产28 口全千兆网安型电力行业交换机采用无风扇设计，支持冗余环网和 RSTP/ STP 冗余技术，以提高系统可靠性以及网络主干网的可用性。满足 IP40 防护等级，并通过 EMI/EMC 高等级测试，所有机型通过严格的老化测试 ，适用于智能变电站、配电自动化、新能源场站等场景 ，满足电力监控系统、继电保护等业务对网络实时性、安全性的严苛要求。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+背板带宽高达 56Gbps
采用永不生锈的铝合金外壳及内梅花螺丝
支持网络管理
所有端口线速转发及自动翻转 ，可支持长距离传输
支持配置文件上传下载
EMC 4 级
IP40 防护等级
体积小巧易于安装 ，即插即用无需配置
整机无风扇设计 ，宽温静音运行
MTBF ≥ 300,000h
IEEE 802.3 CSMA/CD method and physical layer specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.1x Authentication 身份验证
IEEE 802.3 Ethernet 以太网
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3x Flow Control 流量控制
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
RFC 768 UDP 用户数据报协议
RFC 791 IP 互联网协议
RFC 792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理 ARP
RFC 1059, 1119 NTPv1/2 网络时间协议 v1 和 v2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1166 Internet Numbers 互联网数据
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1866 HTML HTML 语言
RFC 1994 PPP Challenge Handshake Authentication Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Functions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial in User Service (RADIUS) 远程拨号认证服务
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP snooping IGMP 监听
SNMPv1/v2c/v3 简单网络管理协议
交换性能
背板带宽：
56Gbps
交换技术：
存储转发
MAC 地址表：
8K
包缓存区：
4.1Mbit
交换速率：
148,800 pps/百兆口；1,488,000 pps/千兆口
| 管理方式 | 浏览器，STD-17 MIB-II，STD-58 SMIv2，STD-62 SNMPv3，SNMPv2c，SNMPv1， RFC3636 MAU，RFC2925 Ping MIB，SSH，HTTPS，Telnet |
| 诊断方式 | 指示灯， 日志文件 ，继电器 ，端口镜像 ，TRAP |
| 冗余功能 | STP ，RSTP ，MSTP ，ERPS ，MRP ，端口汇聚 |
| 时间同步 | NTP ，SNTP |
| 其他 | 4K VLANS ，IPv4/IPv6 multicast ，风暴控制 ，支持 Jumbo Frame |
| 连接端子 | 1 个可拆卸的 5-pin 端子 |
| 输入电压 | 100-240VAC(50~60Hz) / 100-240VDC ，双输入 |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 功率 | ≤27W |
| 安装方式 | 机架式安装 |
| 外壳 | 铝合金外壳 |

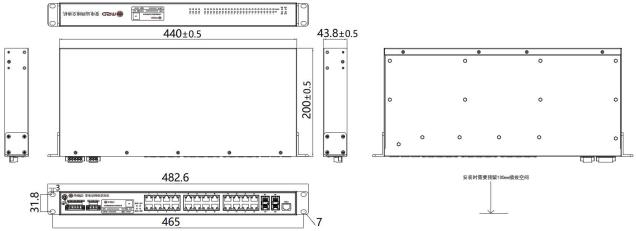

| 产品尺寸（W× H × D） | 440mm × 43.8mm × 200mm |
| 防护等级 | IP40 |
| 净重 | ≤2.0 kg |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合 IPC 标准 温度特性 |
| 存储温度 | -40℃ ~ 85℃ |
| 工作温度 | -40℃ ~ 75℃ |
| 湿度 | 5% ~ 95% ，无冷凝 |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 4 IEC(EN)61000-4-4 ，等级 4 IEC(EN)61000-4-5 ，等级 4 IEC(EN)61000-4-6 ，等级 3 IEC(EN)61000-4-8 ，等级 5 |
| 产品安全 | EN 62368-1 EMC EN 55032 EN 55035 EN I EC61000-3-2 EN 61000-3-3 FCC Part 15 Subpart B C lass A |
| 型号 | 产品规格 |
| PAT4000-PHH4GX24GE | 全国产搭载长征 Centauri 软件 1U 机架式 28 口全千兆网安电力行业工业交换机 ，支持 24 个 10/100/1000BaseT 电口 + 4 个 100/1000BaseX SFP 口，机架式安装。 1 个 CLI 管理口， 1 个继电器告警口。防护等级 IP40 ，工作温度-40℃ ~ +75℃ 。 100~240V 冗余双电源输入。标配角铁、监控线缆和电源线。 |
