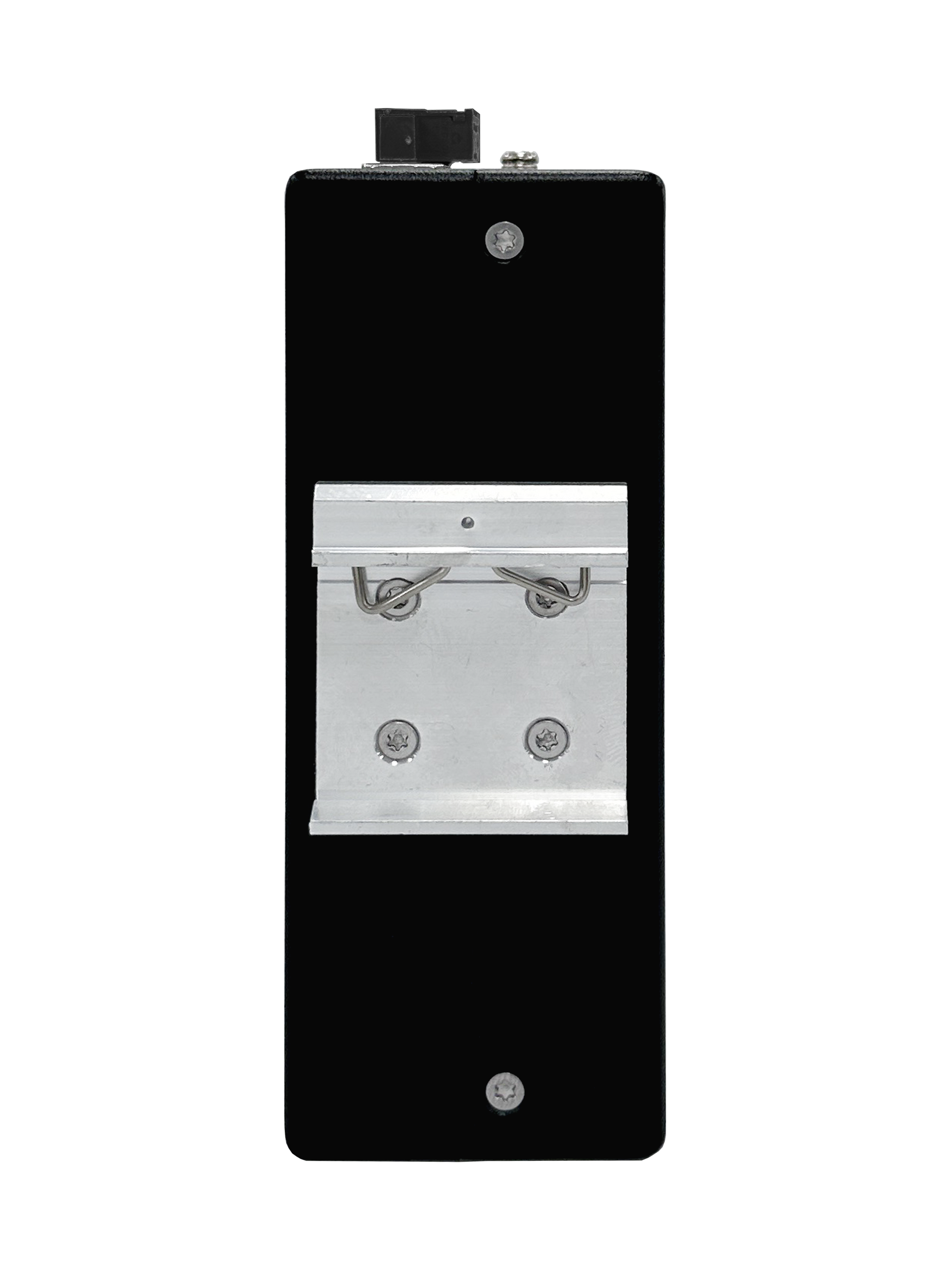

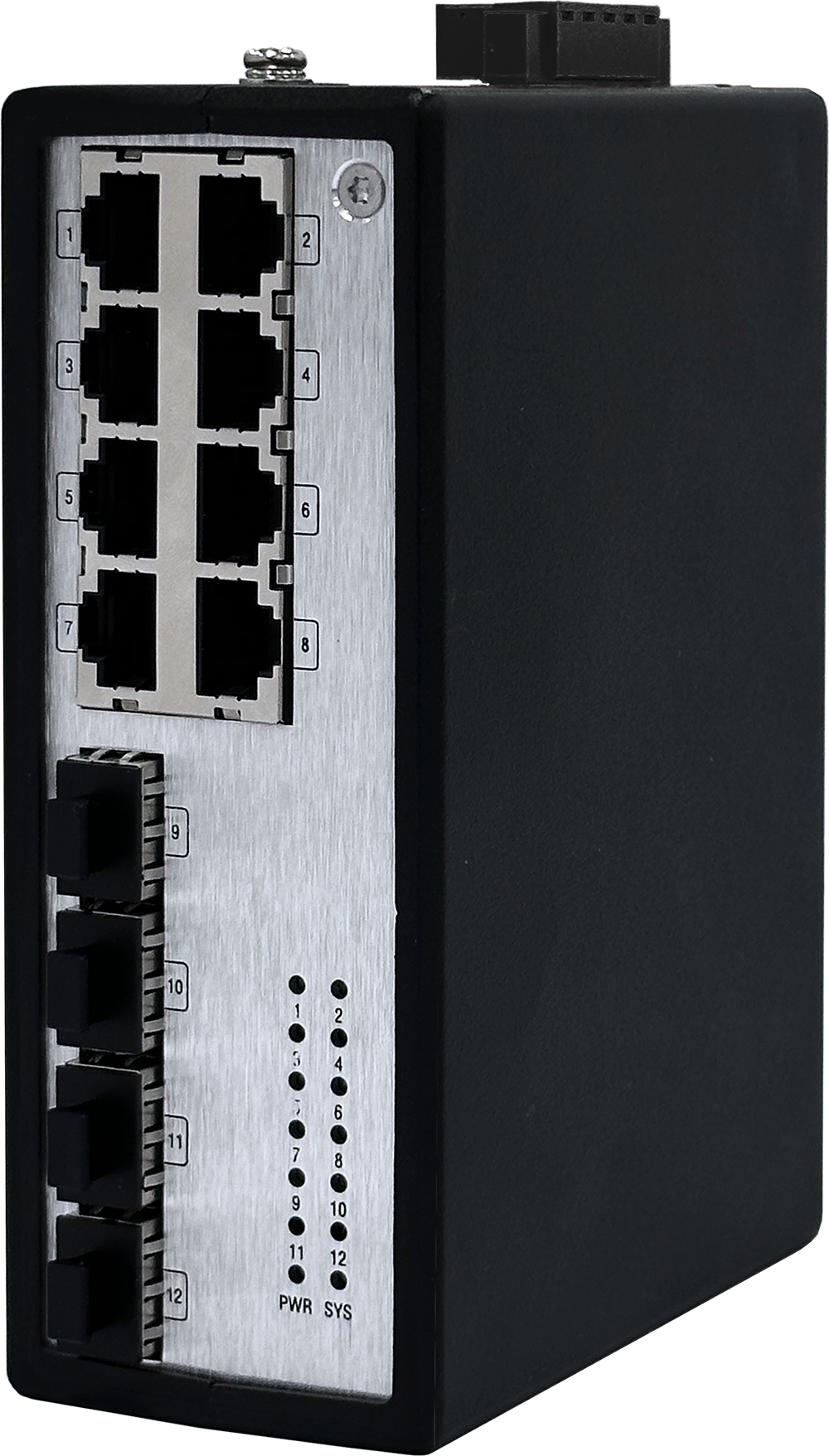

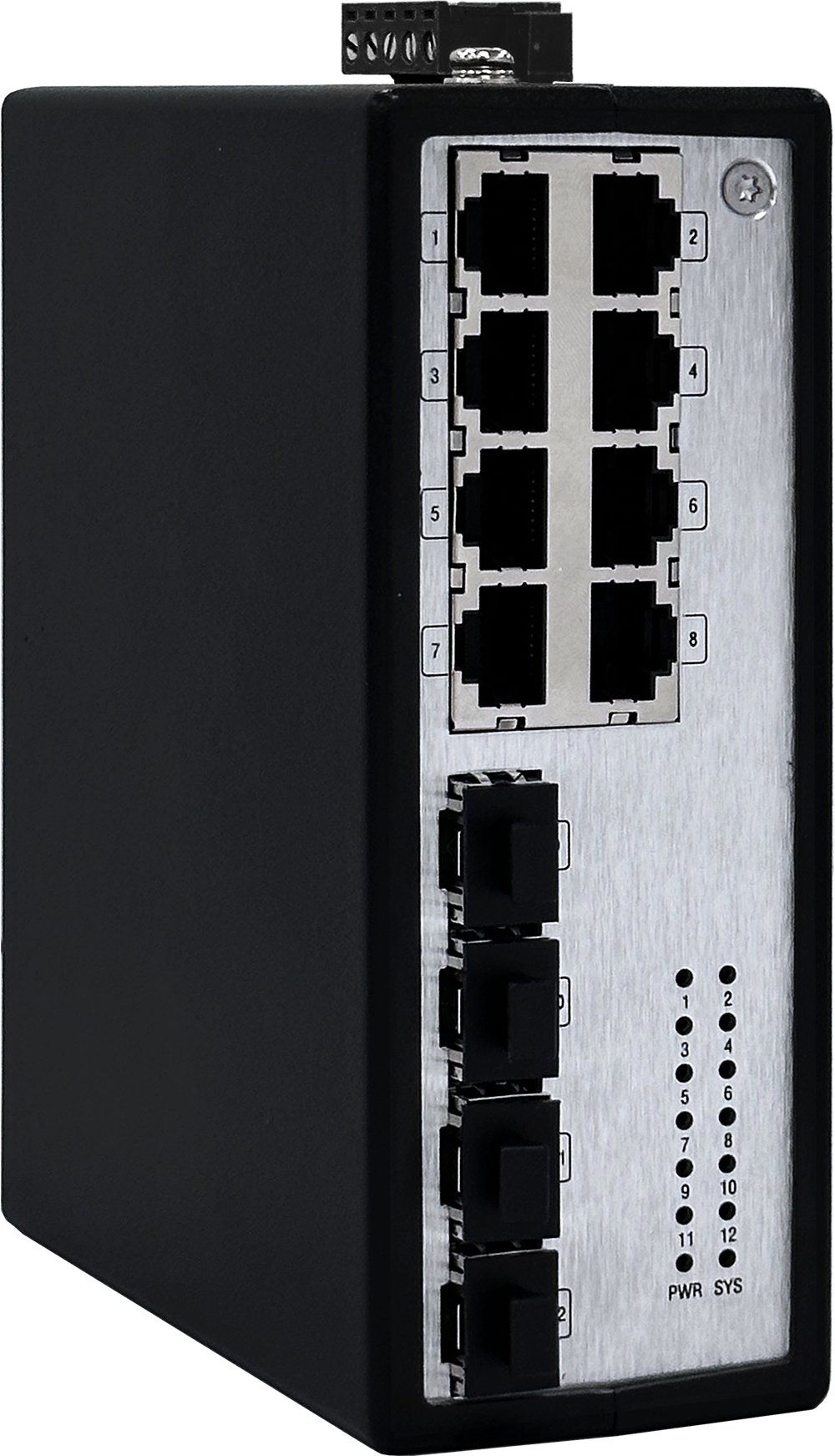

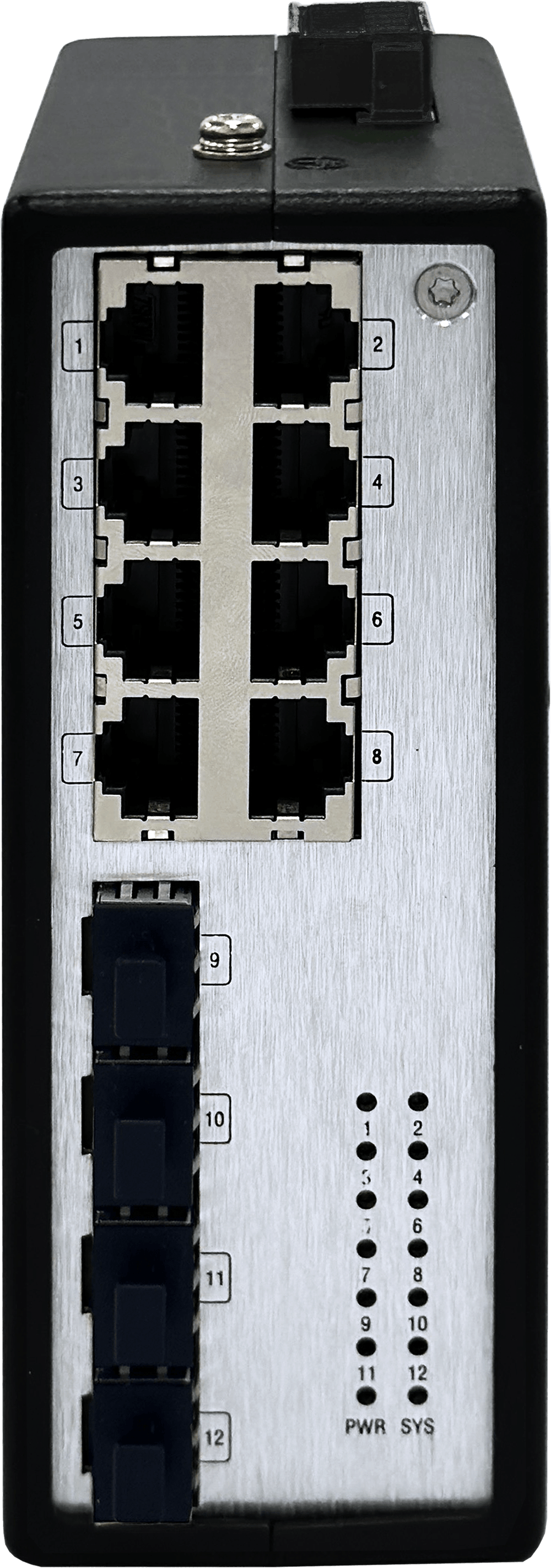

SDS300 系列卡轨式网管型工业交换机
SDS300 系列卡轨式网管型工业交换机最多可支持 4 个千兆百兆自适应 SFP 插槽+8 个 PoE 千兆电口 ，专为严酷的工业环境设计，可为工业以太网连接提供经济的解决方案。SDS300 系列卡轨式网管型工业交换机的工作温度范围为-40° C~ +75°C。
SDS300 系列卡轨式网管型工业交换机采用 9.6~60VDC/18~30VAC 和48~54VDC（PoE 机型）冗余双输入电源，卡轨式安装 ，PoE 机型可为每个 PoE 端口提供高达 30W 的功率。设备采用坚固的铝合金钣金外壳 ，IP40 防护等级 ，并通过 EMI/EMS 高等级测试 ，所有机型均通过严格的老化测试 ，满足各行业对网络设备稳定性与耐用性的高标准要求。
网线连接正常，但端口无法 UP、链路不通？
+PoE交换机供电规格？
+工业交换机支持哪些环网协议，自愈时间是多少？
+二层、三层工业交换机该如何选型？
+非原厂 SFP 光模块能否正常使用？
+忘记设备登录密码，如何恢复出厂设置？
+工业交换机电源规格有哪些要求？
+工业交换机的工作温度范围与防护等级是多少？
+全千兆端口 ，背板带宽最高 56Gbps
宽广多样的供电范围和种类
采用永不生锈的钣金外壳及内六角螺丝
支持网络管理
所有端口线速转发及自动翻转 ，可支持长距离传输
支持配置文件上传下载
支持 IEEE 802.3af/at PoE 供电
每个 PoE 端口支持 802.1af 和 802.1at 功能
防雷等级 ：电源±4KV ，网口±4KV
IP40 防护等级
体积小巧易于安装 ，即插即用无需配置
整机无风扇设计 ，宽温静音运行
工业以太网交换机
IEEE 802.3 CSMA/CD Method and Physical Layer Specifications 冲突探测载波多路侦听算法和物理层描述
IEEE 802.1p Priority Queuing 优先级控制
IEEE 802.1q VLAN Tagging 虚拟局域网标记
IEEE 802.1d Spanning Tree Algorithm 生成树协议
IEEE 802.1w Rapid Spanning Tree 快速生成树协议
IEEE 802.1s Multiple Spanning Tree 多路生成树协议
IEEE 802.1x Authentication 身份验证
IEEE 802.3ac VLAN Tagging 虚拟局域网标记
IEEE 802.3ad Link Aggregation 链路汇聚
IEEE 802.3af/at PoE 供电
IEEE 802.3x Flow Control 流量控制
IEEE 802.3 Ethernet 以太网
IEEE 802.3u Fast Ethernet 快速以太网
IEEE 802.3z Gigabit Ethernet 千兆位以太网
IEEE 802 Networks 网络技术
IEEE 1166 Internet Numbers 互联网数据
RFC 768 UDP 用户数据包协议
RFC 791 IP 互联网协议
RFC792 ICMP 互联网控制消息协议
RFC 793 TCP 传输控制协议
RFC 826 ARP 地址解析协议
RFC 854 Telnet Client & Server 远程登录客户机和服务器模式
RFC 862 Echo Protocol 应答协议
RFC 863 Discard Protocol 抛弃协议
RFC 1027 Using ARP to Implement Transparent Subnet Gateways 代理 ARP
RFC 1059,1119 NTPv1/2 网络时间协议 v1 和 v2
RFC 1112 IGMP IP 多点播送的主机扩展
RFC 1191 Path MTU Discovery 路径 MTU 发现
RFC 1542 Bootstrap Extensions & DHCP DHCP 接力代理
RFC 1851 The ESP Triple DES Transform ESP 三重 DES 加密
RFC 1866 HTML HTML 语言
RFC 1994 PPP Challenge Handshake Authentication Protocol (CHAP) 挑战握手认证协议
RFC 2068 HTTP 超文本传输协议
工业以太网交换机
RFC 213 DHCP Server DHCP 服务器
RFC 2138 RADIUS 远程用户拨号认证系统
RFC 2139 RADIUS Accounting 远程用户拨号计费系统
RFC 2236 IGMPv2 互联网组管理协议 v2
RFC 2474 DiffServ Precedence
RFC 2475 DiffServ Core and Edge Router Functions
RFC 2597 DiffServ Assured Forwarding
RFC 2598 DiffServ Expedited Forwarding
RFC 2644 Directed Broadcasts 直接广播
RFC 2865 Remote Authentication Dial User Service (RADIUS) 远程拨号认证服务
RFC 3046 DHCP Relay Agent Information Option DHCP 中续代理
RFC 3222 Forwarding Information Base (FIB) 转发信息库
GMRP GARP 组播注册协议
GVRP GARP 虚拟局域网注册协议
SSH2 Secure Shell 2
IGMP Snooping IGMP 监听
SNMPv3 简单网络管理协议 v3
工业以太网交换机
交换性能
背板带宽：
20Gbps（6 端口/10 端口机型）
56Gbps（12 端口机型）
交换技术：
平行存储转发
MAC 地址表：
8K
包缓存区大小：
4.1Mbit
交换速率：
148,800 pps/百兆口；1,488,000 pps/千兆口
| 管理方式 | 浏览器 ，串口 ，STD-17 MIB-II ，STD-58 SMIv2 ，STD-62 SNMPv3 ，SNMPv2c， SNMPv1 ，RFC3636 MAU ，RFC 2925 Ping MIB |
| 诊断方式 | 指示灯， 日志文件 ，端口镜像 ，TRAP |
| 冗余功能 | RSTP ，STP ，MSTP ，端口汇聚 |
| 时间同步 | NTP |
| 其他 | 4K VLANS ，IPv4/IPv6 Multicast ，风暴控制 ，支持 Jumbo Frame |

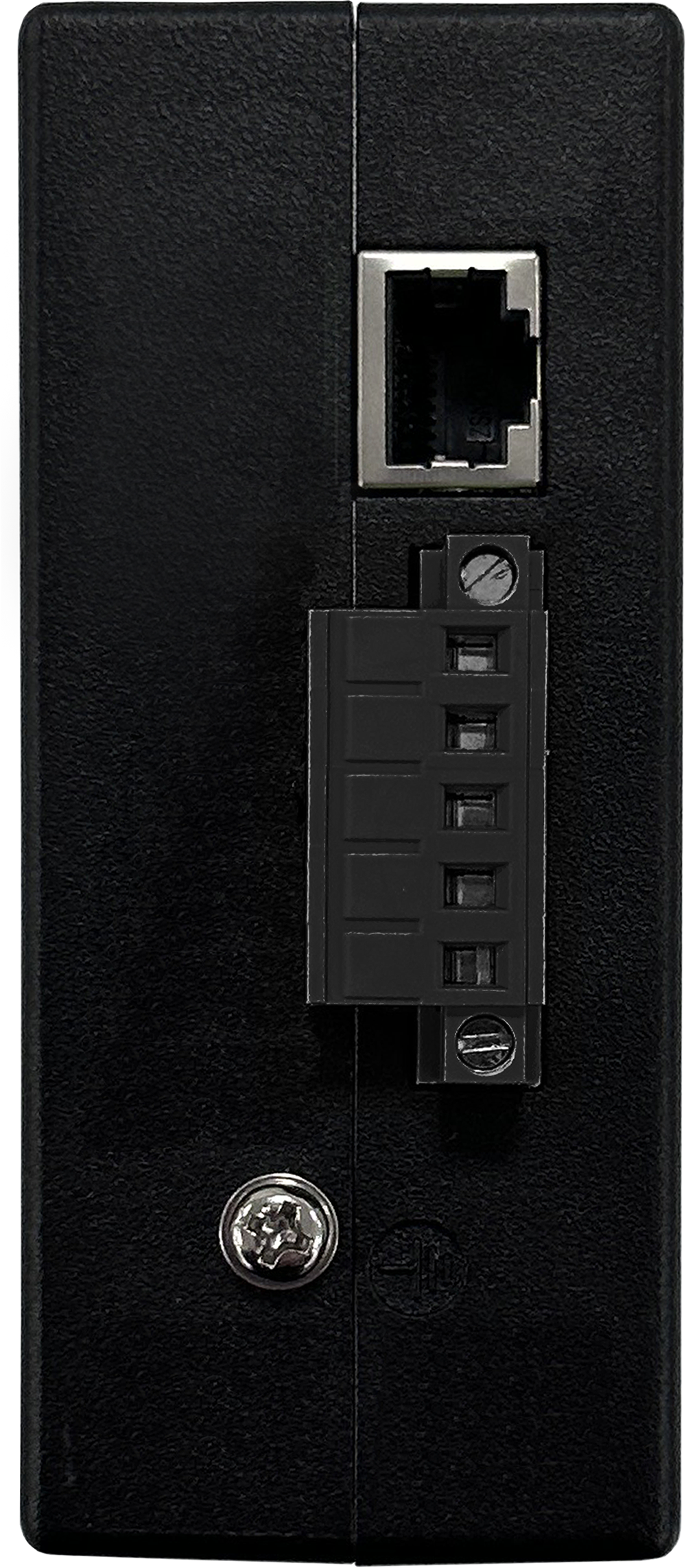

| 电源连接 | 1 个可拆卸的 5-PIN 端子 |
| 输入电压 | 9.6 ~ 60VDC / 18 ~ 30VAC 48 ~ 54VDC ，冗余双电输入（PoE 机型） |
| 过载电流保护 | 支持 |
| 反极性保护 | 支持 |
| 功耗 | ≤ 15W（不含 PD） |
| 安装方式 | 卡轨安装 |
| 外壳 | 铝合金钣金外壳 |
| 防护等级 | IP40 |

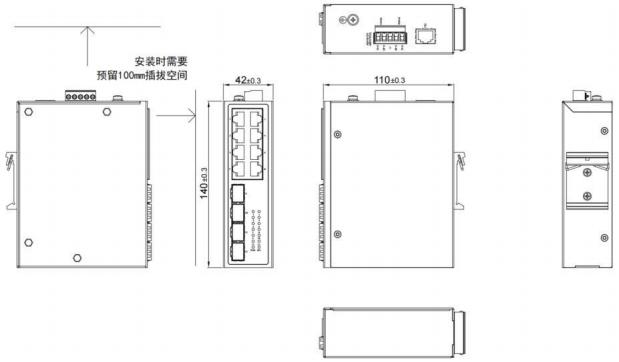

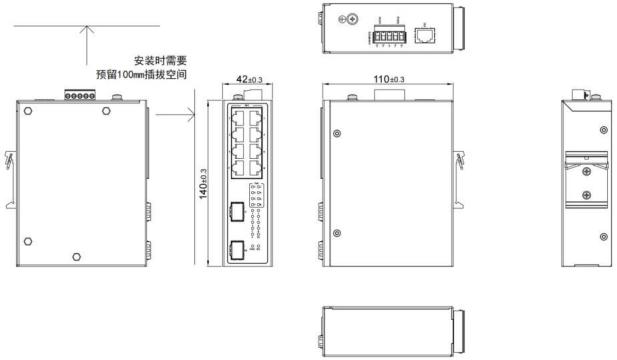

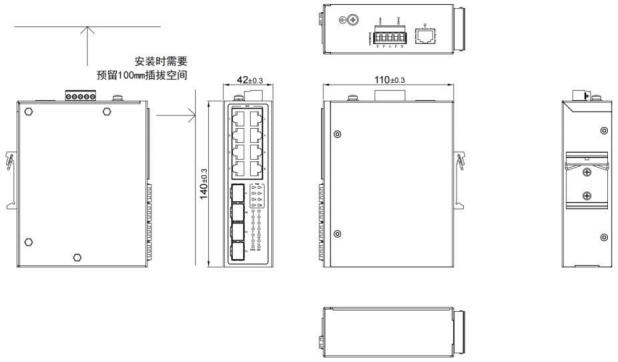

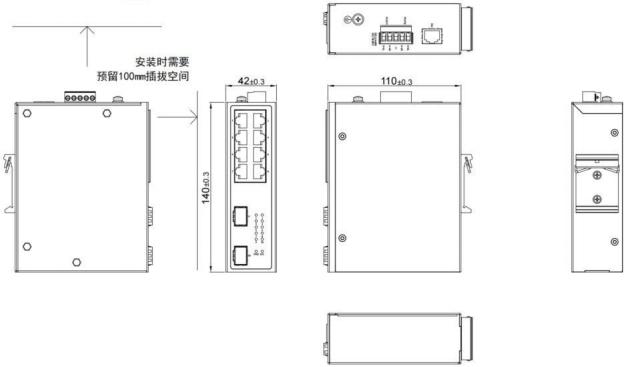

| 产品尺寸（W× H × D） | 110mm × 42mm × 105mm（6 端口机型） 140mm × 42mm × 110mm（10 端口/12 端口机型） |
| 重量 | <0.6kg 工业以太网交换机 |
| 振动 | IEC 60068-2-6 |
| 冲击 | IEC 60068-2-27 |
| 自由落体 | IEC 60068-2-31 |
| 电路板 | 符合 IPC 标准 温度特性 |
| 存储温度 | -40℃ ~ +85℃ |
| 运行温度 | -40℃ ~ +75℃ |
| 湿度 | 5% ~ 95% （无冷凝） |
| 电磁辐射 | FCC 47 CFR Part 15 Class A EN55032 Class A EN55035 Class A |
| 电磁兼容 | IEC(EN)61000-4-2 ，等级 4 IEC(EN)61000-4-4 ，等级 4 IEC(EN)61000-4-5 ，等级 4 IEC(EN)61000-4-6 ，等级 3 IEC(EN)61000-4-8 ，等级 5 |
| 产品安全 | EN62368-1 |
| EMC | EN 55032 EN 55035 EN I EC61000-3-2 EN61000-3-3 FCC Part 15 Subpart B C lass A |
| 其他 | 公安部检测报告、电信入网许可证、RoHS 工业以太网交换机 |
| 型号 | 产品规格 |
| SDS300-B6R2040T | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 6 口 网 管 型 工 业 交 换 机 ， 支 持 2 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 4 个 10/100/1000BaseT 电口，卡轨式安装。防护等级 IP40 ，工作温度-40°C ~ +75°C。采用 9.6 ~ 60VDC / 18 ~ 30VAC 冗余双输入电源。电源线需单独订购。 |
| SDS300-B10R2080T | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 10 口 网 管 型 工 业 交 换 机 ， 支 持 2 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 8 个 10/100/1000BaseT 电口，卡轨式安装 。 防护等级 IP40 ，工作温度-40 ° C ~ +75 ° C 。采用 9.6 ~ 60VDC / 18~30VAC 冗余双输入电源。电源线需单独订购。 |
| SDS300-B12R4080T | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 12 口 网 管 型 工 业 交 换 机 ， 支 持 4 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 8 个 10/100/1000BaseT 电口，卡轨式安装。防护等级 IP40 ，工作温度-40°C ~ +75°C。采用 9.6 ~ 60VDC / 18 ~ 30VAC 冗余双输入电源。电源线需单独订购。 |
| SDS300-B6P2040TP | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 6 口 网 管 型 工 业 交 换 机 ， 支 持 2 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 4 个 10/100/1000BaseT PoE电口，卡轨式安装。防护等级 IP40，工作温度-40°C ~ +75°C。采用48 ~ 54VDC 冗余双输入电源。电源线需单独订购。 |
| SDS300-B10P2080TP | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 10 口 网 管 型 工 业 交 换 机 ， 支 持 2 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 8 个 10/100/1000BaseT PoE电口，卡轨式安装。防护等级 IP40，工作温度-40°C ~ +75°C。采用48 ~ 54VDC 冗余双输入电源。电源线需单独订购。 |
| SDS300-B12P4080TP | 通 体 铝 合 金 打 造 搭 载 长 征 Centauri 软 件 12 口 网 管 型 工 业 交 换 机 ， 支 持 4 个100/1000BaseX SFP 插槽（不包含 SFP 光模块） + 8 个 10/100/1000BaseT PoE电口，卡轨式安装。防护等级 IP40，工作温度-40°C ~ +75°C。采用48 ~ 54VDC 冗余双输入电源。电源线需单独订购。生变化 ，恕不另行通知。 |
